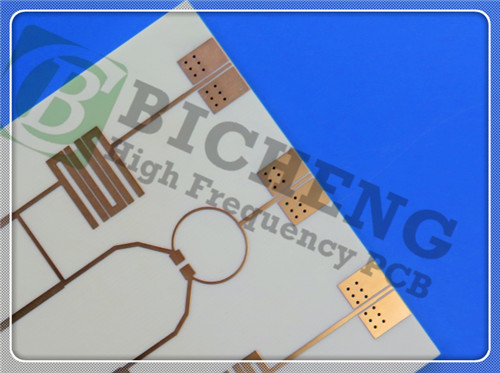

WL-CT338 PCB 30mil a doppio lato con argento immersivo

Nel panorama dell'elettronica in continua evoluzione, la domanda di affidabilità e prestazioni ad alta frequenza continua a crescere.specificamente progettato per soddisfare queste esigenzeQuesto articolo approfondisce i dettagli complessi del WL-CT338, evidenziando la sua composizione, le sue caratteristiche, le sue applicazioni e i suoi vantaggi rispetto ai materiali concorrenti.

1Introduzione al WL-CT338

Il PCB WL-CT338 è un prodotto sofisticato realizzato a partire da laminati rivestiti di rame rivestiti di tessuto di fibra di vetro in ceramica polimerica organica.La sua struttura a base di resina termoresistente è composta meticolosamente da resina di idrocarburi, ceramiche e tessuto in fibra di vetro, che lavorano insieme per ottenere prestazioni a bassa perdita essenziali per applicazioni ad alta frequenza.La progettazione di questo PCB facilita tecniche di lavorazione simili a quelle utilizzate con materiali FR4, offrendo un'alternativa facile da usare ai materiali tradizionali in PTFE.

Composizione e caratteristiche

Lo strato dielettrico del WL-CT338 combina resina di idrocarburi e ceramica composita, garantendo:

- Basse perdite: ideale per i progetti ad alta frequenza, riducendo il degrado del segnale.


- Resistenza alle alte temperature: con una temperatura di transizione del vetro (Tg) superiore a 280°C, è adatto ad ambienti in cui la stabilità termica è fondamentale.


- Stabilità a temperatura: presenta un coefficiente di temperatura stabile della costante dielettrica, garantendo prestazioni costanti a diverse temperature.

2. Caratteristiche chiave

Proprietà dielettriche

Il WL-CT338 vanta caratteristiche dielettriche impressionanti:

- Costante dielettrica: 3,38 a 10 GHz e 23°C, che fornisce un eccellente equilibrio tra velocità e perdita del segnale.


- Fattore di dissipazione: un basso fattore di dissipazione di 0,0029 a 10 GHz riduce al minimo la perdita di energia nelle applicazioni ad alta frequenza.

Gestione termica

La gestione efficace del calore è fondamentale nella progettazione elettronica.

- Conduttività termica: una conduttività termica di 0,7 W/MK garantisce un'efficiente dissipazione del calore, proteggendo i componenti sensibili.


- bassa espansione termica: il CTE (coefficiente di espansione termica) di rame abbinato nell'asse X (14 ppm/°C), nell'asse Y (16 ppm/°C) e nell'asse Z (50 ppm/°C) favorisce l'integrità strutturale e l'affidabilità.

Resistenza all'umidità

Con un tasso di assorbimento dell'umidità di solo lo 0,04%, il WL-CT338 è progettato per resistere a ambienti umidi, mantenendo prestazioni elettriche e longevità.

3Dettagli della costruzione del PCB

Dispone di un robusto PCB rigido a due strati:

- Strati di rame: due strati di rame di 35 μm che rivestono uno strato di materiale dielettrico WL-CT338 di 0,762 mm (30 mil).


- Dimensioni: il cartone misura 68,5 mm x 108,3 mm con uno spessore di 0,6 mm.


- Specificità delle tracce e dei fori: progettati con una traccia/spazio minima di 4/6 millimetri e una dimensione minima del foro di 0,3 mm, per accogliere vari tipi di componenti.

Finitura superficiale e garanzia della qualità

La finitura superficiale è ottenuta tramite placcatura d'argento per immersione, completata da maschere di saldatura verdi e serigrafie bianche per una maggiore visibilità.Ogni PCB subisce un rigoroso test elettrico al 100% prima della spedizione., garantendo che ogni unità soddisfi elevati standard qualitativi.

4Applicazioni

Il PCB WL-CT338 è versatile, con applicazioni che coprono vari settori:

- Telecomunicazioni: ideale per le antenne delle stazioni base e per i sistemi di comunicazione satellitare, dove l'integrità del segnale è di primaria importanza.


- Automotive: utilizzato in radar, sensori e sistemi di navigazione, contribuendo al progresso della tecnologia automobilistica.


- Tecnologia RF: supporta amplificatori di potenza e dispositivi RF, garantendo un funzionamento affidabile in scenari ad alta frequenza.


- WIMAX e antenne distribuite: adatte ai moderni sistemi di comunicazione wireless, migliorando la connettività e le prestazioni.

5Perché scegliere WL-CT338?

Il PCB WL-CT338 non è solo un prodotto; rappresenta un impegno per la qualità, le prestazioni e l'innovazione.

- Facilità di lavorazione: tecniche di lavorazione simili ai materiali FR4 semplificano la progettazione e la produzione.


- Prestazioni costanti: l'elevata stabilità delle proprietà dielettriche garantisce una funzionalità affidabile in applicazioni impegnative.


- Disponibilità globale: il WL-CT338 è disponibile in tutto il mondo, rendendolo accessibile per diversi progetti.

Conclusioni

In sintesi, il PCB WL-CT338 di Wangling è una soluzione all'avanguardia per i progetti ad alta frequenza, unendo materiali avanzati con una costruzione robusta.combinato con la sua versatilità nelle applicazioni, lo rendono una scelta eccellente per ingegneri e produttori che cercano di migliorare i loro progetti elettronici.Il WL-CT338 avrà senza dubbio un ruolo fondamentale nel plasmare il futuro dei circuiti ad alta frequenza.
