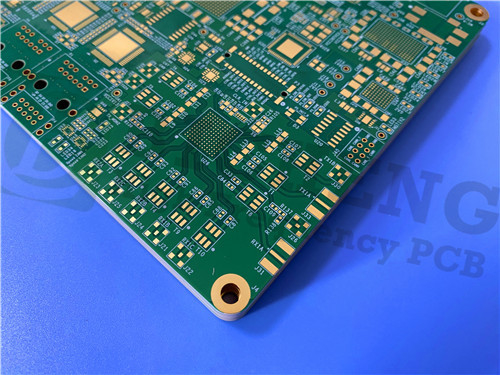

M6 High Speed PCB Low Loss Multilayer 2mm Impedanza Circuit Board

Siamo lieti di presentare un PCB ad alta velocità con laminati Megtron 6 (M6), che è specificamente progettato per applicazioni nella comunicazione 5G, radar a onde millimetriche, server ad alta velocità,e dell'informatica ad alte prestazioni. Con le sue eccezionali proprietà elettriche e termiche, il laminato M6 garantisce prestazioni superiori nella trasmissione del segnale ad alta frequenza, rendendolo una scelta ideale per dispositivi elettronici avanzati.

Caratteristiche principali del Megtron 6 (M6)
Il laminato M6 si distingue sul mercato per la sua combinazione unica di proprietà, che lo rendono un materiale preferito per applicazioni ad alta frequenza e ad alta velocità.Ecco alcune delle sue caratteristiche:

1. Basse perdite dielettriche (Df):

Fattore di dissipazione: 0,002 a 1 GHz/23°C, 0,0037 a 13 GHz

Garantisce una minima perdita di segnale, rendendolo ideale per applicazioni ad alta frequenza.

2Costante dielettrica stabile (Dk):

Dk: 3,4 a 1 GHz/23°C, 3,34 a 13 GHz

Fornisce una trasmissione del segnale coerente su un'ampia gamma di frequenze.

3Eccellente affidabilità termica:

Valore Tg elevato: > 185°C (metodo DSC), 210°C (metodo DMA)

Temperatura di decomposizione termica (Td): 410°C (metodo TGA)

Garantisce la stabilità in condizioni di alta temperatura, rendendolo adatto per ambienti difficili.

4. Basso CTE (coefficiente di espansione termica):

Asse X/Y: 16 ppm/°C, asse Z: 45 ppm/°C

Riduce il rischio di deformazione o delaminazione durante il ciclo termico.

5Compatibilità con FR-4

Non è necessaria alcuna attrezzatura speciale, riducendo i costi di produzione e semplificando la produzione.

6. RoHS e conformità senza alogeni:

Risponde agli standard ambientali globali per la produzione verde.

7. Indice di infiammabilità: UL 94V-0

Garantisce sicurezza e affidabilità in ambienti ad alta temperatura e stress.

Dettagli dell'accumulo di PCB rigidi a 16 strati
Il laminato M6 supporta disegni PCB multilivello da 4 a 30 strati, rendendolo adatto a requisiti di circuito complessi.

Strati di rame: 35 μm (strati esterni), 17 μm (strati interni)

Materiale di preparazione: R-5670 ((G)

Materiale di base: M6 R5775G ((HVLP)

Spessore della scheda: 2,0 mm

Finitura superficiale: oro immersivo in nichel senza elettro (ENIG)

Maschera di saldatura: verde (in alto e in basso)

Filtro di seta: bianco (in alto e in basso)

Via Spessore di rivestimento: 25 μm

Traccia minima/spazio: 3/4 mils

Dimensione minima del foro: 0,2 mm

Controllo dell'impedenza
Il laminato M6 garantisce un controllo preciso dell'impedenza per applicazioni ad alta frequenza:

Impedanza a una sola estremità:

75Ω (L1, 11,8 mils, livello di riferimento 4)

50Ω (L1/L16, 5,9 mils, strati di riferimento 2/15)

Impedanza differenziale:

100Ω (L1, 5,9 mils/7,87 mils, livello di riferimento 2)

100Ω (L10/L12, 3,94 mils/5,9 mils, strati di riferimento 9/11/13)

Dettagli della costruzione del PCB
Dimensioni della scheda: 110 mm x 110 mm (± 0,15 mm)

Peso del rame finito: 1 oz (strati esterni), 0,5 oz/1 oz (strati interni)

Via di riempimento: via di 0,2 mm riempita e con tappo

Prova elettrica: 100% testata prima della spedizione

Norma di qualità: IPC-Classe-2

Applicazioni tipiche
Il laminato Megtron 6 (M6) R-5775 è ampiamente utilizzato nei seguenti settori:

Comunicazione 5G: antenne a onde millimetriche, antenne RF per AAU (Active Antenna Unit).

Elettronica automobilistica: radar a onde millimetriche a 77 GHz, ADAS (Advanced Driver-Assistance Systems).

Centri dati: schede madre server ad alta velocità, PCB per moduli ottici 400G/800G.

Aerospaziale: circuiti ad alta frequenza per comunicazioni satellitari e sistemi radar.

elettronica di consumo: router Wi-Fi 6E/7, dispositivi AR/VR.

Perché scegliere Megtron 6 (M6) PCB?
Alte prestazioni: ottimizzate per applicazioni ad alta frequenza e ad alta velocità.

Risparmio economico: compatibile con la tecnologia di elaborazione FR-4 tradizionale.

Affidabilità: le eccellenti proprietà termiche ed elettriche garantiscono una stabilità a lungo termine.

Disponibilità globale: pronta per la spedizione in tutto il mondo

Contattaci per richieste
Se siete alla ricerca di PCB di alta qualità con laminato Megtron 6 (M6), siamo qui per aiutarvi.abbiamo l'esperienza per fornire soluzioni affidabili ed economiche.
