Breve introduzione
Questo tipo di circuito circolare in ceramica adotta un complesso design a 6 strati e seleziona come substrato il nitruro di alluminio (AlN).Il nitruro di alluminio ha eccellenti proprietà di conduttività termica e di isolamento elettrico, che consente un'efficiente dissipazione del calore. Lo spessore della scheda finita è di 1,5 mm, e sia gli strati interni che esterni sono di rame finito da 1 oz. Questo PCB è privo di maschera di saldatura e caratteri di silkscreen,e la finitura superficiale adotta un 2 micro-pollici (2u") oro immersioneSono fabbricati secondo lo standard IPC-Class-2.
Specificativi di base
Dimensioni del pannello: 51 mm x 52 mm = 1 PCS, +/- 0,15 mm
Traccia minima/spazio: 5/5 mils
Dimensione minima del foro: 0,4 mm
Niente vie cieche.
Spessore del cartone finito: 1,5 mm +/-10%
Peso di Cu finito: 1 oz (1,4 mil) strati esterni
Spessore di rivestimento: 20 μm
Finitura superficiale: oro immersionale in nichel senza elettro (ENIG)
Scaffalatura superiore: No
Fabbricazione a base di seta: No
Maschera di saldatura superiore: no
Maschera di saldatura inferiore: No
100% Prova elettrica utilizzata prima della spedizione
| DIMENSIONE del PCB |
51 x 52 mm = 1 PCS |
| Tipo di bordo |
|
| Numero di strati |
PCB in ceramica a doppio lato |
| Componenti montati in superficie |
- Sì. |
| Attraverso i componenti a buco |
- Sì. |
| STACKUP di strato |
rame ------- 35um ((1 oz) |
| AlN Ceramica -0,39 mm |
| rame ------- 35um ((1 oz) |
| - Prepreg. |
| rame ------- 35um ((1 oz) |
| AlN Ceramica -0,39 mm |
| rame ------- 35um ((1 oz) |
| - Prepreg. |
| rame ------- 35um ((1 oz) |
| AlN Ceramica -0,39 mm |
| rame ------- 35um ((1 oz) |
| Tecnologia |
|
| Traccia minima e spazio: |
5 ml / 5 ml |
| Fori minimi / massimi: |
0.4 mm / 1,0 mm |
| Numero di fori: |
8 |
| Numero di fori: |
31 |
| Numero di slot fresati: |
0 |
| Numero di tagli interni: |
1 |
| Controllo dell'impedenza |
- No, no. |
| Materiale per la tavola |
|
| Epoxi vetro: |
AIN Ceramica |
| Fogli finiti esterni: |
10,0 oz |
| Fogli interni finali: |
10,0 oz |
| Altezza finale del PCB: |
1.5 mm ± 0,15 mm |
| CLAVING E COATING |
|
| Finitura superficiale |
Olio di immersione in nichel senza elettro (ENIG) |
| Maschera di saldatura Applicabile a: |
- No |
| Maschera di saldatura colore: |
- No |
| Tipo di maschera di saldatura: |
N/A |
| Conto/taglio |
Routing |
| Marcatura |
|
| lato della leggenda del componente |
- No |
| Colore della leggenda del componente |
- No |
| Nome o logo del fabbricante: |
N/A |
| VIA |
Confezionato con una copertina per il rivestimento di un foro (PTH) |
| Classificazione di infiammabilità |
94 V-0 |
| Tolleranza di dimensioni |
|
| Dimensione del profilo: |
0.0059" (0,15mm) |
| Dispositivi per il rivestimento del cartone: |
0.0030" (0.076mm) |
| Tolleranza di trivellazione: |
0.002" (0,05 mm) |
| TESTO |
Test elettrico al 100% prima della spedizione |
| Tipo di opere d'arte da fornire |
file email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
In tutto il mondo. |

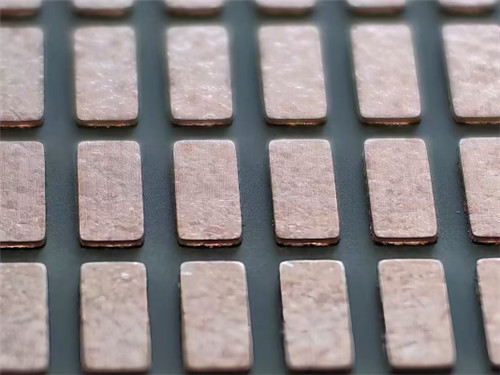

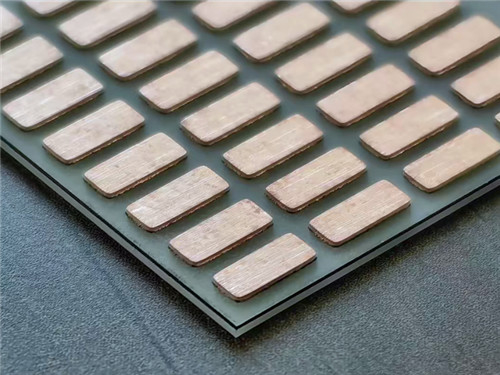

Introduzione dei substrati ceramici AlN
Aluminum Nitride Ceramic Copper Clad Laminate (AlN copper clad laminate for short) is a special electronic material with aluminum nitride (AlN) ceramic as the substrate and a high-purity copper layer on the surfaceCombina l'ultra elevata conduttività termica della ceramica di nitruro di alluminio, l'eccellente isolamento elettrico e la conduttività elettrica superiore del rame metallico,diventando uno dei materiali di base nei settori dei dispositivi elettronici ad alta potenza, comunicazioni ad alta frequenza, veicoli a nuova energia, ecc., ed è conosciuta come la "soluzione definitiva al problema della dissipazione del calore nell'industria elettronica".
Caratteristiche e vantaggi
1. Performance di conducibilità termica ultra elevata
La conduttività termica del nitruro di alluminio è di 170-200 W/m·K, pari a 8-10 volte quella della ceramica tradizionale di ossido di alluminio (Al2O3).Può condurre rapidamente il calore generato dai componenti elettronici al sistema di dissipazione del calore, riducendo significativamente la temperatura di giunzione del chip e migliorando l'affidabilità e la durata dell'apparecchiatura.
2Basso coefficiente di espansione termica, corrispondenza dei materiali semiconduttori
Il coefficiente di espansione termica del nitruro di alluminio (4,5×10−6/°C) è vicino a quello dei materiali semiconduttori come il silicio (Si) e il carburo di silicio (SiC),che può ridurre notevolmente il rischio di crepa da sollecitazione durante il ciclo termico ed è adatto a scenari ad alta temperatura e ad alta potenza.
3Eccellente isolamento elettrico e prestazioni ad alta frequenza
il nitruro di alluminio ha una bassa costante dielettrica (8,8-9,5) e una bassa perdita dielettrica (<0,001), che può ridurre efficacemente il ritardo del segnale e la perdita di energia durante la trasmissione del segnale ad alta frequenza,rendendolo una scelta ideale per dispositivi ad alta frequenza come stazioni base 5G e radar a onde millimetriche.
4. Alta resistenza meccanica e resistenza alla corrosione
La ceramica in nitruro di alluminio ha un'elevata durezza e una forte stabilità chimica.AMB) assicurano un legame stretto tra lo strato di rame e il substratoÈ resistente alle alte temperature e alla corrosione e può essere utilizzato per lungo tempo in ambienti difficili.
Fabbricazione
| Articolo 2 |
Unità |
Al2O3 |
- Sì.3N4 |
| Densità |
g/cm3 |
≥ 3.3 |
≥ 3.22 |
| Roverezza (Ra) |
μm |
≤ 0.6 |
≤ 0.7 |
| Resistenza alla piegatura |
MPa |
≥ 450 |
≥ 700 |
| Coefficiente di espansione termica |
10^-6/K |
4.6~5.2 (40-400)°C) |
2.5~3.1 (40-400)°C) |
| Conduttività termica |
W/(m*K) |
≥ 170 (25°C) |
80 (25°C) |
| Costante dielettrica |
1MHz |
9 |
9 |
| Perdite dielettriche |
1MHz |
2*10^-4 |
2*10^-4 |
| Resistenza al volume |
Ω*cm |
> 10^14(25°C) |
> 10^14(25°C) |
| Resistenza dielettrica |
kV/mm |
> 20 |
>15 |
Spessore del materiale
| |
Spessore del rame |
| 0.15 mm |
0.25 mm |
0.30 mm |
0.50 mm |
0.8 mm |
| Spessore della ceramica |
0.25 mm |
- Sì.3N4 |
- Sì.3N4 |
- Sì.3N4 |
- Sì.3N4 |
- |
| 0.32 mm |
- Sì.3N4 |
- Sì.3N4 |
- Sì.3N4 |
- Sì.3N4 |
- Sì.3N4 |
| 0.38mm |
AlN |
AlN |
AlN |
- |
- |
| 0.50 mm |
AlN |
AlN |
AlN |
- |
- |
| 0.63 mm |
AlN |
AlN |
AlN |
- |
- |
| 10,00 mm |
AlN |
AlN |
AlN |
- |
- |
Applicazioni tipiche
Invertitori per veicoli elettrici:
L'utilizzo di un substrato di nitruro di alluminio da 1 mm come vettore di dissipazione del calore per l'IGBT riduce la temperatura di funzionamento del modulo di 20-30 °C, migliorando l'efficienza energetica e la durata.
Moduli amplificatori di potenza GaN nelle stazioni base 5G:
Il substrato di nitruro di alluminio risolve il problema della generazione di calore ad alta frequenza e garantisce la stabilità del segnale.
Macchine di taglio laser industriali:
È utilizzato per la dissipazione del calore del circuito laser CO2, evitando la deriva del fascio causata da alte temperature.
Tendenze future
Con la diffusione dei semiconduttori di terza generazione (SiC, GaN), la domanda di dissipazione del calore nei dispositivi ad alta densità di potenza è aumentata.Le schede di circuiti ceramici a nitruro di alluminio continueranno ad espandersi nei seguenti settori::
• Nuove energie: inverter fotovoltaici, sistemi di stoccaggio dell'energia.
• Intelligenza artificiale: schede portanti di dissipazione del calore per i chip AI.
• Comunicazione 6G: materiali di substrato per circuiti a banda di frequenza terahertz.
