AMB Si3N4 PCB ceramico 96% Substrato 80 W/MK Conduttività termica 100um Rame placcato oro

Breve introduzione

Si tratta di un PCB in ceramica a una sola faccia costruito con substrati ceramici al 96% di nitruro di silicio (Si3N4), utilizzando la tecnologia Active Metal Brazing (AMB).La scheda di circuito ceramico AMB-Si3N4 ha caratteristiche di elevata conduttività termicaQuesta scheda adotta un rame pesante di 100um (2.85oz) per garantire un flusso di corrente efficiente.E' anche ricco di oro., che fornisce una superficie di collegamento affidabile per i componenti e protegge dall'ossidazione e dall'usura, prolungando la durata di vita del PCB.offrendo la massima flessibilità per i clienti con esigenze specifiche di saldatura o personalizzazioneE' fabbricato secondo gli standard IPC classe 2.

Specificativi di base

Dimensione del PCB: 42 mm x 41 mm = 1 PCS

Numero di strati: PCB in ceramica unilaterale

Spessore:0.25 mm

Materiale di base: 96% Si3N4 Substrati ceramici

Finitura superficiale: placcata in oro

Conduttività termica del dielettrico: 80 W/MK

Peso di rame: 100 mm (2.85 oz)

Spessore dell'oro: >= 1 mm (39,37 micro-pollici)

Nessuna maschera di saldatura o pellicola di seta

Tecnologia: brasatura attiva dei metalli (AMB)

Tecnologia di brasatura attiva dei metalli (AMB)

Il processo AMB (Active Metal Brazing) è un metodo che utilizza una piccola quantità di elementi attivi contenuti nel metallo di riempimento di brasatura (ad esempio, titanio Ti) per reagire con la ceramica,generando uno strato di reazione che può essere saldato dal metallo di riempimento per brasatura liquida, ottenendo così il legame tra la ceramica e il metallo.

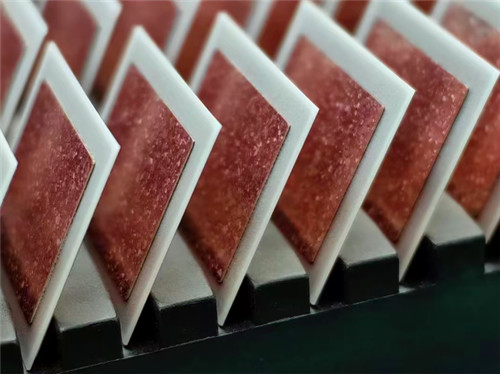

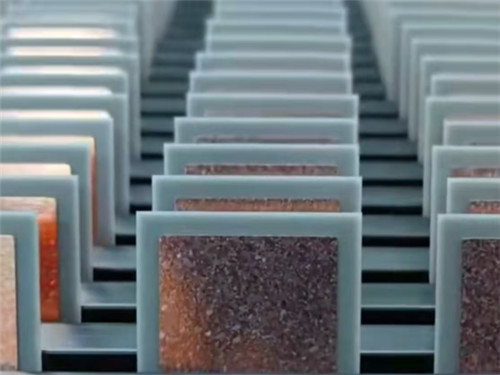

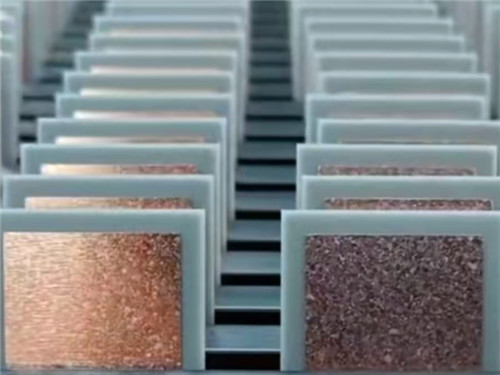

Substrati ceramici di Si3N4 (nitruro di silicio)

I substrati ceramici Si3N4 sono materiali avanzati rinomati per le loro eccezionali proprietà meccaniche, termiche ed elettriche, che li rendono ideali per applicazioni ad alte prestazioni.

I substrati ceramici sono completamente personalizzabili per soddisfare le specifiche esigenze del cliente, tra cui spessore ceramico su misura, spessore dello strato di rame e opzioni di trattamento superficiale.

Il loro basso coefficiente di espansione termica (CTE) varia da 2,5 a 3,1 ppm/K (40-400 °C), in stretta corrispondenza del silicio e di altri materiali semiconduttori,riducendo al minimo lo stress termico nei dispositivi elettroniciLa conduttività termica di 80 W/m·K a 25°C garantisce un'efficiente dissipazione del calore, rendendoli adatti ad ambienti ad alta potenza e ad alta temperatura.

Le ceramiche Si3N4 vantano un'impressionante resistenza alla piegatura di ≥ 700 MPa, fornendo eccezionale resistenza meccanica e durata per applicazioni esigenti.Supporta la brasatura di strati di rame più spessi di 0.8 mm, riducendo la resistenza termica e consentendo carichi di corrente elevati.perfettamente compatibile con i chip SiC per prestazioni ottimali.

La nostra capacità di elaborazione dei PCB

Possiamo elaborare circuiti di precisione con una larghezza di linea/spazio di 3mil/3mil e uno spessore di conduttore di 0,5oz-14oz.il processo della diga inorganica, e la fabbricazione di circuiti 3D.

Possiamo gestire diversi spessori di lavorazione, come 0,25 mm, 0,38 mm, 0,5 mm, 0,635 mm, 1,0 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm, ecc.

Offriamo diversi trattamenti superficiali, tra cui il processo di oro elettroplata (1-30um"), il processo di oro immersione in nichel palladio senza elettro (1-5um"), il processo di argento elettroplata (3-30um),Processo di nickel elettroplata (3 - 10um), processo di immersione di stagno (1-3um), ecc.
