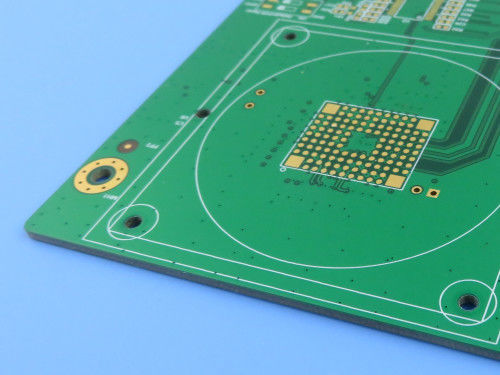

HDI PCB a 10 strati High TG FR4 1,6 mm con circuiti RF a via cieca

Il nostro PCB HDI a 10 strati N+4+N è progettato per applicazioni ad alta affidabilità, velocità e potenza, rendendolo ideale per l'automotive, la rete, le telecomunicazioni,e sistemi di serverCostruito con il materiale ITEQ IT-180A FR-4, questo PCB offre eccezionale stabilità termica, resistenza CAF e integrità del segnale, garantendo prestazioni robuste in ambienti esigenti.

Specificità principali:
Strati: 10 (struttura HDI N+4+N)

Materiale: ITEQ IT-180A FR-4 (Tg elevato a 175°C, resistente ai CAF)

Spessore della scheda: 1,6 mm ± 10%

Dimensione del pannello: 269 mm x 213 mm (1 pannello di pezzo)

Finitura superficiale: oro immersivo in nichel senza elettro (ENIG)

Maschera di saldatura: verde (da entrambi i lati)

Filtro di seta: bianco (da entrambi i lati)

Impianto avanzato e costruzione:


Vias ciechi: L1-L2, L7-L10

Vias sepolti: L2-L8

Via di riempimento: tipo VII (riempito e con tappo)

Dimensione del foro: 0,2 mm

Min. larghezza/distanza tra le tracce: 110 μm

Spessore dielettrico minimo: 100 μm

Peso di rame: 1/2 oz (18 μm) base + rivestimento (fino a 45 μm sugli strati esterni)

Benefici materiali dell'IT-180A ad alte prestazioni

Con elevata affidabilità termica, resiste a temperature elevate per lunghi periodi, raggiungendo T288 > 20 minuti e T266 > 60 minuti,assicurare la stabilità durante il riflusso privo di piombo e in condizioni operative difficili.

Il basso coefficiente di espansione termica del materiale (CTE) 11-15 ppm/°C sugli assi X/Y – riduce al minimo la deformazione e migliora la stabilità dimensionale,Critico per i PCB multicapa in ambienti ad alta temperatura.

Per i progetti ad alta velocità, IT-180A fornisce un'eccellente integrità del segnale, con una costante dielettrica (Dk) di 4,4 e un fattore di dissipazione (Df) di 0,015 a 10 GHz,ridurre le perdite di segnale e mantenere prestazioni costanti nelle applicazioni RF e ad alta frequenza.

Inoltre, il materiale offre una resistenza anti-CAF (filamento anodico conduttivo) superiore,prevenzione di guasti elettrici e garanzia di un'elevata affidabilità del foro in condizioni umide o ad alta tensione.

Conforme ai moderni standard ambientali, IT-180A è privo di piombo e UL 94 V0 ignifuge, soddisfa i severi requisiti di sicurezza per applicazioni automobilistiche, industriali e di telecomunicazione.

Qualità e conformità:
La grafica Gerber RS-274-X garantisce una produzione precisa, mentre gli standard IPC Classe 2 garantiscono una qualità costante.

Disponibilità globale
Disponibile in tutto il mondo, questo PCB HDI a 10 strati è ideale per:

ECU per autoveicoli (unità di controllo del motore)

Server di data center e hardware di rete

Stazioni base di telecomunicazione e moduli RF

Elettronica di potenza industriale

Questo PCB HDI a 10 strati di alta affidabilità garantisce una gestione termica, integrità del segnale e durata superiori, rendendolo la scelta perfetta per l'elettronica mission-critical.
