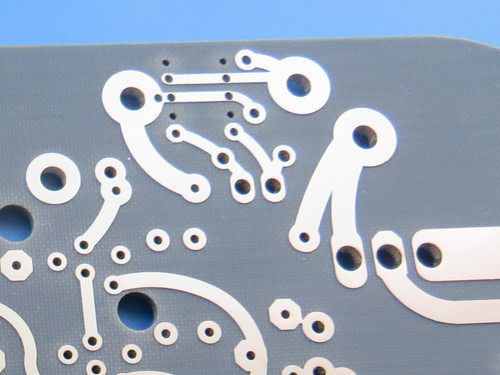

TMM4 PCB 50 Mil 2 strati Circuiti RF Immersione Oro Finito

Siamo entusiasti di presentare il nostro nuovo PCB a due strati costruito con materiale Rogers TMM4, progettato appositamente per applicazioni ad alte prestazioni nella tecnologia RF e microonde.

Dettagli della costruzione del PCB

I nostri PCB a due strati sono elaborati meticolosamente con le seguenti specifiche:

- Materiale di base: TMM4, un composto polimerico termoassorbente di idrocarburi in ceramica, noto per la sua affidabilità e prestazioni superiori.


- Numero di strati: 2 strati, che consentono progetti compatti senza compromettere la funzionalità.


- Dimensioni della scheda: 45 mm x 54 mm, con una tolleranza di +/- 0,15 mm, garantendo la precisione nella fabbricazione.


- Traccia/spazio minimo: 4/6 mil, che consente la progettazione di circuiti complessi.


- Dimensione minima del foro: 0,3 mm, per l'integrazione di piccoli componenti.


- Spessore della tavola finita: 1,3 mm, fornendo un profilo robusto ma leggero.


- Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni, garantendo una forte connettività elettrica.


- Via spessore di rivestimento: 20 μm, migliorando la durata e l'affidabilità dei collegamenti.


- Finitura superficiale: oro immersivo, che offre un'eccellente solderabilità e protezione contro l'ossidazione.


- Silkscreen: bianco in alto per una chiara identificazione dei componenti; senza silkscreen in basso.


- Maschera di saldatura: blu in alto; nessuna in basso, che facilita l'ispezione e l'assemblaggio.


- Prova elettrica: ogni tavola viene sottoposta al 100% di prova elettrica prima della spedizione, garantendo un'elevata affidabilità.

Configurazione dello stackup

L'accoppiamento di questo PCB è progettato per una prestazione elettrica ottimale:

- Strato di rame 1: 35 μm
- Rogers TMM4 Core: 1,27 mm (50 mil)
- Strato di rame 2: 35 μm

Questa configurazione ottimizza l'integrità del segnale e riduce al minimo le perdite, rendendolo adatto per applicazioni ad alta frequenza.

Informazioni sul materiale: TMM4

Visualizzazione della TMM4

Rogers TMM4 è un materiale a microonde termo-resistente che combina le migliori proprietà sia dei laminati ceramici che dei tradizionali PTFE.Questo materiale è progettato per un'elevata affidabilità nelle applicazioni di rivestimento attraverso buchiLa composizione della resina termo-resistente garantisce che il PCB possa resistere a processi di produzione rigorosi senza compromettere le prestazioni.

Caratteristiche chiave

- Costante dielettrica (Dk): 4,50 +/- 0.045, garantendo una perdita minima di segnale e un'alta fedeltà.


- Fattore di dissipazione: 0,0020 a 10 GHz, che contribuisce ad un uso efficiente dell'energia.


- Coefficiente termico di Dk: 15 ppm/°K, che garantisce stabilità nelle variazioni di temperatura.


- Coefficiente di espansione termica (CTE): abbinato al rame, garantendo la stabilità dimensionale durante i cicli termici:
- X: 16 ppm/°K
- Y: 16 ppm/°K
- Z: 21 ppm/°K


- Temperatura di decomposizione (Td): 425 °C, consentendo applicazioni ad alta temperatura.


- Conduttività termica: 0,7 W/mK, migliorando la dissipazione del calore.


- Assorbimento dell'umidità: 0,07%-0,18%, garantendo l'affidabilità in ambienti umidi.

Vantaggi del TMM4

1- Durabilità meccanica: le proprietà del materiale resistono al sollevamento e al flusso di freddo, garantendo la durata in ambienti ad elevato stress.


2. Resistenza chimica: TMM4 è resistente ai prodotti chimici di processo, riducendo i danni durante la fabbricazione.


3. Affidabile legame con il filo: la resina termoassorbente consente un legame efficace senza sollevamento di pad o deformazione del substrato.


4. Alta affidabilità dei fori rivestiti: garantisce connessioni elettriche robuste in varie applicazioni.


5Compatibilità con i processi di PCB comuni: i materiali TMM4 possono essere utilizzati con tecniche di fabbricazione standard, semplificando la produzione.

Applicazioni tipiche

Questo PCB a due strati è perfettamente adatto per una varietà di applicazioni, tra cui:

- Circuiti RF e microonde: ideali per i sistemi di comunicazione in cui l'integrità del segnale è cruciale.


- Amplificatori e combinatori di potenza: progettati per gestire efficacemente alti livelli di potenza.


- Filtri e accoppiatori: fornire funzionalità essenziali nell'elaborazione del segnale.


- sistemi di comunicazione satellitare: consentire connessioni affidabili in ambienti difficili.


- Antenne per sistemi di posizionamento globale (GPS): assicurano un posizionamento e una navigazione accurati.


- Antenne patch: adatte a varie applicazioni di comunicazione wireless.


- Polarizzatori dielettrici e lenti: supporto di sistemi ottici avanzati.


- Testatori di chip: facilitazione dei test e della convalida dei dispositivi semiconduttori.

Conclusioni

In conclusione, il nostro nuovo PCB a due strati con materiale Rogers TMM4 rappresenta un significativo progresso nella tecnologia dei PCB.e versatilità in varie applicazioni, questo PCB è progettato per soddisfare le esigenze dei moderni sistemi elettronici.

Scegliendo questo PCB TMM4, stai investendo in un prodotto che enfatizza affidabilità, prestazioni e innovazione.

Per richieste di informazioni o per effettuare un ordine, contattate il nostro team di vendita oggi!
