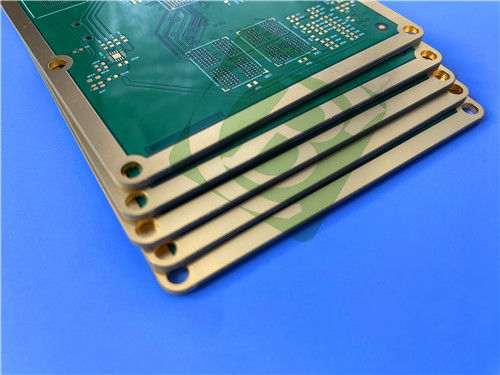

Nel panorama competitivo dell'elettronica, la domanda di schede di circuiti stampati avanzate (PCB) non è mai stata così alta.è progettato per fornire prestazioni termiche superiori, affidabilità e versatilità.
| Specificità |
Dettagli |
| Materiale di base |
370HR |
| Numero di strati |
12 strati |
| Dimensioni della scheda |
120 mm x 88 mm (1 mm verso l'alto, +/- 0,15 mm) |
| Traccia/spazio minimo |
4/6 milligrammi |
| Dimensione minima del foro |
8 ml |
| Via cieca |
L1-L4, L1-L10 |
| Peso di Cu finito |
1 oz (strati di segnale e di piano) |
| Top Silkscreen |
Bianco |
| Fusoliera di fondo |
Bianco |
| Top Solder Mask |
Verde |
| Maschera di saldatura inferiore |
Verde |
| Spessore della scheda |
10,58 mm (+/- 10%) |
| Marchio UL |
Requisito per il PCB |
| Prova elettrica |
Necessario |
| Silkscreen su pad di saldatura |
Nessuna pellicola di seta sui pad di saldatura |
| Finitura superficiale |
ENIG, con 0,1um (0,004 mils) d'oro, per -40°C a +85°C |
Test e garanzia della qualità
Prima della spedizione viene eseguito un test elettrico al 100%, che garantisce che ogni PCB soddisfi gli standard IPC-Class-2.
Corrispondenza di impedenza
La corrispondenza di impedenza è fondamentale per le applicazioni ad alta frequenza.
- Strato 1: 7mil a singola estremità, 100 ohm, riferito allo strato 2
- Strato 3: 9mil, 100 ohm, riferito allo strato 2
- Strato 4: 10mil mono-finito, 100 ohm, riferito allo strato 5
- Strato 6: 7mil, 100 ohm, riferito allo strato 5
Il materiale 370HR
Il 370HR di Isola è stato progettato per applicazioni PCB multilivello, con una temperatura di transizione vetrosa (Tg) di 180°C.e resistenza chimica, superando i materiali FR-4 tradizionali.
Caratteristiche chiave
- Alte prestazioni termiche: Tg a 180°C e Td a 340°C.
- Basso coefficiente di espansione termica (CTE): 13/14 ppm/°C, garantendo l'affidabilità.
- RoHS Compliant: privo di sostanze nocive.
- CAF resistente: riduce il rischio di problemi con i filamenti anodici conduttivi.
- Blocco UV e fluorescenza AOI: migliora la compatibilità con i sistemi di ispezione automatizzati.
Applicazioni tipiche
La versatilità di questo PCB a 12 strati lo rende adatto a una varietà di applicazioni, tra cui:
- Informatica, archiviazione e periferiche
- Rete e comunicazioni
- Automotive e trasporti
- Elettronica di consumo
- Aerospaziale e Difesa
- Medicina, industria e strumentazione
Queste industrie beneficiano della superiorità della stabilità termica e dell'affidabilità del 370HR, che lo rende ideale per dispositivi ad alte prestazioni.
Conclusioni
Questo PCB a 12 strati costruito con il materiale 370HR di Isola rappresenta l'avanguardia della tecnologia PCB.lo rende un componente vitale nell' elettronica modernaCon una disponibilità mondiale, questo PCB è pronto a soddisfare le crescenti richieste di varie industrie ad alta tecnologia, garantendo affidabilità e prestazioni in diverse applicazioni.
