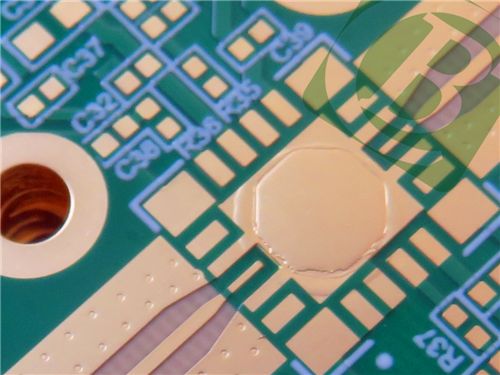

PCB ibrido a 6 strati M6 ad alta velocità IS370HR con moneta di rame

Con l'evoluzione dell'industria elettronica, la domanda di circuiti stampati (PCB) ad alte prestazioni continua ad aumentare.è progettato per soddisfare gli standard rigorosi della tecnologia moderna.

Selezione del materiale

La scelta dei materiali è fondamentale nella progettazione dei PCB e la nostra scheda a 6 strati utilizza il materiale M6 High Speed in combinazione con High Tg FR-4.Questa combinazione offre prestazioni termiche ed elettriche eccezionali, che lo rende ideale per applicazioni complesse e impegnative.

M6 Materiale ad alta velocità

- Costante dielettrica (DK): 3,4 a 1 GHz e 3,34 a 13 GHz, che riduce al minimo la perdita di segnale e migliora l'integrità del segnale.

- Fattore di dissipazione: 0,002 a 1 GHz, garantendo prestazioni efficienti nelle applicazioni ad alta frequenza.

- Valore Tg elevato: superiore a 185°C, consentendo un funzionamento affidabile in ambienti ad alta temperatura.

- Temperatura di decomposizione termica (Td): 410°C, garantendo la durata in condizioni estreme.

- Rispetto ambientale: RoHS e senza alogeni, in linea con le pratiche di produzione sostenibili.

IS370HR Materiale

- Performance termica: Tg di 180°C, che lo rende adatto ad applicazioni molto impegnative.

- Basso coefficiente di espansione termica (CTE): 13/14 ppm/°C, che migliora la stabilità dimensionale.

- Resistenza CAF: riduce il rischio di problemi con i filamenti anodici conduttivi, garantendo un'affidabilità a lungo termine.

L'accoppiamento del PCB è costituito da:

- Strato di rame 1: 35 μm

- M6 Core: 0,25 mm, DK 3.61

- Strato di rame 2: 18 μm

- IS370HR Core: 0,1 mm, DK 4.17

- Strati di rame 3, 4, 5 e 6: spessore variabile ottimizzato per le prestazioni

Questa configurazione a strati non solo migliora le prestazioni elettriche, ma garantisce anche un'efficace gestione termica.

Assicurazione della qualità

Per garantire l'affidabilità, ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo la conformità alle norme IPC-Classe-2.Questo rigoroso processo di test è fondamentale per fornire un prodotto che soddisfi le aspettative di elevate prestazioni.

Caratteristiche e benefici principali

1. Alta stabilità termica: la combinazione di materiali M6 e IS370HR garantisce che il PCB possa resistere ad alte temperature, rendendolo ideale per applicazioni in ambienti difficili.

2. Integrità del segnale: la bassa costante dielettrica e i fattori di dissipazione contribuiscono a una perdita minima del segnale, rendendo questo PCB adatto alle applicazioni ad alta frequenza.

3. Conformità ambientale: essendo RoHS e senza alogene, questo PCB soddisfa i severi requisiti dell'elettronica moderna promuovendo al contempo pratiche sostenibili.

Applicazioni tipiche

La versatilità di questo PCB a 6 strati consente di utilizzarlo in una varietà di applicazioni, tra cui:

- Stazioni base di comunicazione 5G: supportano le antenne a onde millimetriche e i front-end a radiofrequenza delle unità di antenna attiva (AAU).

-Elettronica automobilistica: applicazioni quali il radar a onde millimetriche a 77 GHz e i sistemi avanzati di assistenza alla guida (ADAS).

- Rete e comunicazioni

-Aerospaziale e Difesa

Conclusioni

Con il suo design robusto, le sue eccezionali prestazioni termiche e la sua vasta gamma di applicazioni, questo PCB è pronto a migliorare significativamente i vostri progetti elettronici.Investire in questa soluzione avanzata di PCB non solo garantisce affidabilità e prestazioni ma posiziona anche i vostri prodotti per il successo in un contesto sempre più competitivo.

Per richieste di informazioni o per effettuare un ordine, contattateci oggi!
