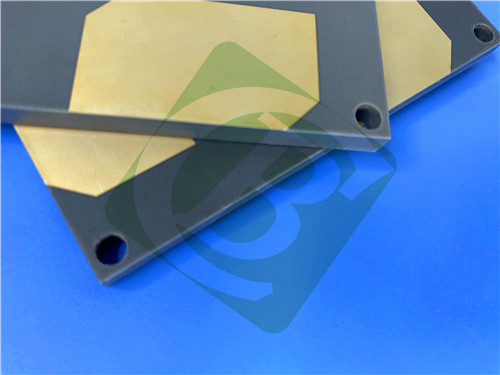

Nel panorama elettronico odierno, in rapida evoluzione, la domanda di circuiti stampati (PCB) ad alte prestazioni è ai massimi storici. Il nostro PCB a doppia faccia, costruito con materiale F4BM220, si distingue come una scelta premium per una varietà di applicazioni, offrendo notevoli proprietà termiche ed elettriche.
Selezione del materiale: F4BM220
Al centro di questo PCB a doppia faccia c'è l'F4BM220, un laminato ad alte prestazioni noto per le sue caratteristiche elettriche superiori. Questo materiale è progettato attraverso un processo meticoloso che combina tessuto di fibra di vetro con resina politetrafluoroetilene (PTFE), ottenendo un prodotto che supera i materiali FR-4 tradizionali.
Caratteristiche principali di F4BM220:
- Costante dielettrica (Dk): 2,2±0,04 a 10 GHz, garantendo una perdita di segnale minima, fondamentale per le applicazioni ad alta frequenza.
- Fattore di dissipazione: 0,001 a 10 GHz, contribuendo a una maggiore efficienza e una migliore integrità del segnale.
- Prestazioni termiche: Con un CTE di 25 ppm/°C sull'asse X e 34 ppm/°C sull'asse Y, l'F4BM220 mantiene la stabilità dimensionale a temperature variabili.
- Assorbimento di umidità: Meno dello 0,08%, il che migliora l'affidabilità in condizioni di umidità.
- Classificazione di infiammabilità: UL-94 V0, garantendo la conformità agli standard di sicurezza.
| Parametro |
Specifiche |
| Materiale di base |
F4BM220 |
| Numero di strati |
Doppia faccia |
| Dimensioni della scheda |
90 mm x 90 mm ± 0,15 mm |
| Traccia/Spazio minimo |
10/10 mils |
| Dimensione minima del foro |
0,7 mm |
| Via ciechi |
No |
| Spessore della scheda finita |
6,1 mm |
| Peso Cu finito |
1oz (1,4 mils) strati esterni |
| Spessore placcatura via |
20 μm |
| Finitura superficiale |
Oro a immersione |
| Serigrafia superiore |
No |
| Serigrafia inferiore |
No |
| Maschera di saldatura superiore |
No |
| Maschera di saldatura inferiore |
No |
Configurazione stackup
Lo stackup del nostro PCB è progettato per ottimizzare le prestazioni:
- Strato di rame 1: 35 μm
- Nucleo F4BM220: 6,0 mm
- Strato di rame 2: 35 μm
Questa configurazione garantisce connessioni elettriche robuste e gestione termica, essenziali per i moderni dispositivi elettronici.
Controllo qualità
Ogni PCB viene sottoposto a un test elettrico al 100% prima della spedizione, garantendo che soddisfi i rigorosi standard di IPC-Class-2. Questo impegno per la qualità garantisce che ogni scheda funzioni in modo affidabile in applicazioni esigenti.
Applicazioni tipiche
La versatilità di questo PCB a doppia faccia lo rende ideale per varie applicazioni ad alta frequenza, tra cui:
- Sistemi a microonde e RF: Perfetto per applicazioni che richiedono precisione e affidabilità.
- Sfasatori: Essenziali per controllare la fase del segnale in sistemi di comunicazione avanzati.
- Divisori e accoppiatori di potenza: Utilizzati nella distribuzione del segnale RF, garantendo prestazioni costanti.
- Reti di alimentazione: Fondamentali per la distribuzione dei segnali in sistemi di antenne e radar.
- Comunicazioni satellitari: Progettato per resistere ai rigori degli ambienti spaziali.
- Antenne per stazioni base: Supportano la spina dorsale delle moderne telecomunicazioni.
Conclusione
Investire in questa soluzione PCB avanzata garantisce che i tuoi prodotti non solo soddisfino, ma superino le esigenze del panorama tecnologico odierno. Che tu sia coinvolto nelle telecomunicazioni, nell'aerospaziale o nell'elettronica di consumo, questo PCB è progettato per fornire le prestazioni di cui hai bisogno.
Per richieste o per effettuare un ordine, contattaci: eleva insieme le tue soluzioni elettroniche!
