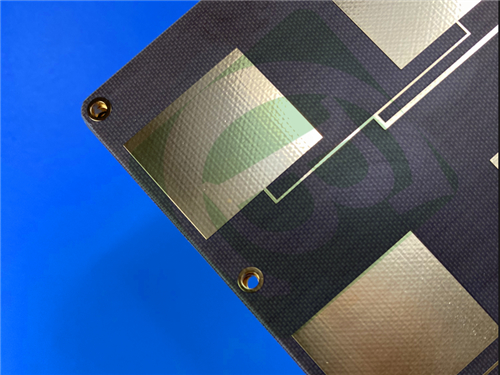

TLX-8 PCB a due strati 10 mil Substrato ENIG Finish per applicazioni RF

Introduzione al materiale TLX-8

TLX-8 è un materiale per antenne ad alto volume composto da laminati in fibra di vetro PTFE, specificamente progettato per prestazioni affidabili in una vasta gamma di applicazioni RF.La sua versatilità deriva da varie opzioni di spessore e tipi di rivestimento in rameTLX-8 dimostra un rinforzo meccanico in ambienti difficili, tra cui:

- Vibrazioni elevate durante i lanci spaziali

- Esposizione ad alte temperature nei moduli del motore

- Resistenza alle radiazioni per applicazioni spaziali

- Condizioni estreme in mare per le antenne navali

- Ampi intervalli di temperatura per i substrati dell'altimetro durante il volo

Accumulo di PCB

L'accoppiamento del PCB consiste di:

- Strato di rame 1: 35 μm

- Taconic TLX-8 Core: 0,254 mm (10 mil)

- Strato di rame 2: 35 μm

Dettagli dei PCB

Norme di qualità e disponibilità

Questo PCB rispetta gli standard di qualità IPC-Class-2 ed è disponibile per l'acquisto in tutto il mondo.

Vantaggi dei PCB TLX-8

- Valori PIM eccellenti: misurati al di sotto di -160 dBc

- Proprietà meccaniche e termiche: prestazioni eccezionali in ambienti difficili

- Costante dielettrica bassa e stabile (Dk): fornisce prestazioni elettriche costanti

- Stabilità dimensionale: mantiene il fattore di forma in varie condizioni

- Basso assorbimento dell'umidità: migliora la durata e l'affidabilità

- Dk strettamente controllato: assicura prestazioni prevedibili

- Basso fattore di dissipazione (DF): riduce al minimo la perdita di segnale

- UL 94 V0: Alta resistenza all'infiammabilità

- Ideale per i disegni a basso numero di strati a microonde: Perfetto per applicazioni RF avanzate

Proprietà elettriche

- Costante dielettrica @ 10 GHz: 2,55 ± 0.04

- Fattore di dissipazione @ 10 GHz: 0.0018

- Resistenza superficiale (temperatura elevata): 6,605 x 10^8 Mohm

- Resistenza superficiale (condizioni di umidità): 3,550 x 10^6 Mohm

- Resistenza al volume (temperatura elevata): 1,110 x 10^10 Mohm/cm

- Resistenza al volume (in condizioni di umidità): 1,046 x 10^10 Mohm/cm

Stabilità dimensionale

- MD dopo cottura: 0,06 mm/M

- CD dopo cottura: 0,08 mm/M

- MD Stress termico: 0,09 mm/M

- CD Stress termico: 0,10 mm/M

Coefficiente di espansione termica (CTE)

- X: 21 ppm/°C

- Y: 23 ppm/°C

- Z: 215 ppm/°C

Proprietà termiche

- 2% di perdita di peso: 535 °C

- 5% perdita di peso: 553 °C

Proprietà chimiche e fisiche

- Assorbimento di umidità: 0,02%

- Rottura dielettrica: > 45 kV

- Indice di infiammabilità: V-0

Applicazioni tipiche

I PCB TLX-8 sono adatti a varie applicazioni, tra cui:

- Sistemi radar

- Comunicazioni mobili

- attrezzature di prova a microonde

- apparecchi di trasmissione a microonde

- accoppiatori, splitter, combinatori, amplificatori e antenne

Con la sua costruzione robusta e le sue proprietà eccezionali, TLX-8 è il materiale preferito per PCB ad alte prestazioni in ambienti RF esigenti.
