2-layer Rogers RT duroid 6010.2LM PCB 75mil spessore

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Materiale di base:

Rogers RT/duroid 6010.2LM

Conta dei strati:

2 strati

Spessore del PCB:

2,0 mm

Dimensioni del circuito stampato:

45,4 mm x 31,8 mm (1 pezzo)±0,15 mm

Silkscreen:

Bianco

Maschera di saldatura:

Peso di rame:

1 oncia (1,4 mil/35μm)

Finitura superficiale:

Argento immersione

Evidenziare:

Rogers RT duroid 6010.2LM PCB

Tavola PCB Rogers a due strati

PCB Rogers di 75 millimetri di spessore.

Descrizione del prodotto

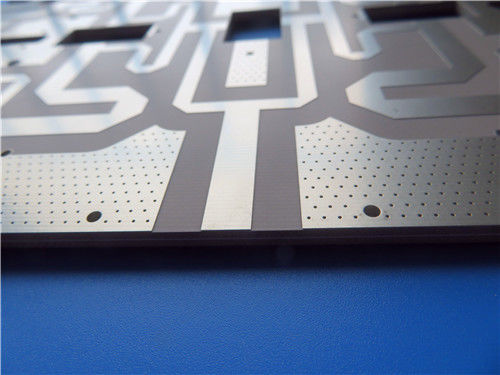

2-layer Rogers RT duroid 6010.2LM PCB 75mil spessore

Questo PCB a due strati di alta affidabilità è costruito con Rogers RT/duroid 6010.2LM - un composito ceramico-PTFE di alta qualità ottimizzato per circuiti elettronici e a microonde che richiedono una costante dielettrica elevata (Dk) e perdite minime. Progettato per consentire un design compatto garantendo prestazioni costanti,soddisfa gli standard di qualità IPC-Class-2 ed è ideale per applicazioni a banda X e sotto, dove l'efficienza spaziale e l'integrità del segnale sono fondamentali..

Specifica dei PCB

Parametro	Dettagli
Materiale di base	Rogers RT/duroid 6010.2LM (nucleo composito in ceramica-PTFE)
Numero di strati	PCB rigidi a due strati
Dimensioni della scheda	450,4 mm x 31,8 mm (1 pezzo) ± 0,15 mm
Traccia/spazio minimo	4/5 milligrammi
Dimensione minima del foro	0.3 mm
Per tipo	Nessuna via cieca (solo via a fori)
Spessore della tavola finita	2.0 mm
Peso del rame finito (strati esterni)	1 oz (equivalente a 1,4 mil / 35 μm per strato)
Via spessore del rivestimento	20 μm
Finitura superficiale	Argento immersivo (migliora la conduttività, garantisce una saldatura affidabile)
Fabbricazione a partire da fibre sintetiche	In alto: Bianco; in basso: No
Maschera di saldatura	In alto: No; in basso: No
Assicurazione della qualità	100% Prova elettrica prima della spedizione

Dettagli dell'accumulo di PCB

Tipo di strato	Materiale/Descrizione	Spessore
Strato di rame 1 (esterno)	Copper conduttivo (finito)	35 μm (1 oz)
Core dielettrico	Rogers RT/duroide 6010.2LM	10,905 mm (75 mils)
Strato di rame 2 (esterno)	Copper conduttivo (finito)	35 μm (1 oz)

Riassunto del materiale: Rogers RT/duroid 6010.2LM

Rogers RT/duroid 6010.2LM è un laminato composito ceramico-PTFE specializzato progettato per circuiti ad alta frequenza che richiedono sia una costante dielettrica elevata che una bassa perdita. Its formulation enables significant circuit size reduction (critical for space-constrained systems) while maintaining tight control over Dk and thickness--ensuring repeatable performance across production runsIl materiale è inoltre caratterizzato da una eccezionale stabilità termica e meccanica, compresa una bassa espansione dell'asse Z.rendendolo compatibile con i disegni affidabili di fori perforati placcati (anche per la scalabilità a più strati).

Caratteristiche chiave del materiale

Specificità	Valore
Tipo di materiale	Fabbricazione a partire da materiali di cui all'allegato II
Costante dielettrica (Dk)	10.2 ± 0,25 a 10 GHz
Fattore di dissipazione (tanδ)	0.0023 a 10 GHz
Temperatura di decomposizione (Td, TGA)	500 °C
Assorbimento di umidità	0.01%
Coefficiente di espansione termica (CTE)	Asse X: 24 ppm/°C; asse Y: 24 ppm/°C; asse Z: 47 ppm/°C
Conduttività termica	00,86 W/mK
Indice di infiammabilità	UL 94 V-0

Vantaggi principali

Consente la progettazione di circuiti compatti:Con un alto Dk di 10.2, il materiale riduce significativamente l'impronta di PCB - ideale per microonde e sistemi elettronici con spazio limitato.
Ottimizzato per l'integrità del segnale a bassa frequenza:Il fattore di dissipazione ultra basso (0,0023) garantisce un'attenuazione minima del segnale, rendendolo perfetto per applicazioni che operano a banda X e sotto.
Compatibilità multilivello affidabile:Il basso CTE dell'asse Z (47 ppm/°C) previene lo stress termico sui fori di rivestimento, garantendo l'affidabilità a lungo termine anche quando si scala a progetti a più strati.
Performance immunitaria all'umidità:L'assorbimento di umidità quasi zero (0,01%) elimina la perdita o il degrado del segnale correlato all'umidità, anche in ambienti duri o umidi.
Qualità della produzione costante:Un controllo rigoroso di Dk (± 0,25) e spessore garantisce prestazioni uniformi su ogni PCB, riducendo la variabilità di produzione e migliorando l'affidabilità del sistema finale.

Applicazioni tipiche

Questo PCB è progettato per sistemi ad alte prestazioni e con un'efficienza spaziale elevata, tra cui:

Antenne a patch
Sistemi di comunicazione satellitare
Amplificatori di potenza
Sistemi di prevenzione delle collisioni degli aeromobili
Sistemi di avviso radar a terra
