RO4360G2 PCB 2L 32mil Substrato Immersione Finitura oro

prodotti

L'impedenza ha controllato il PWB

Laminati rivestiti di rame

Contattaci

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contattaci ora

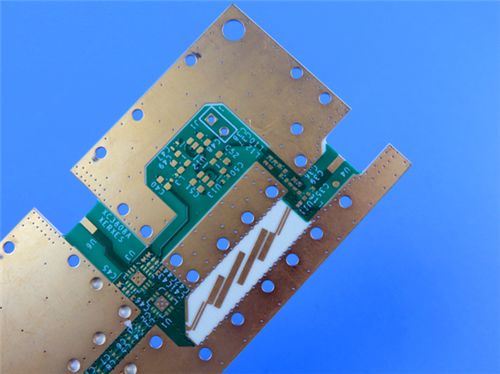

RO4360G2 PCB 2L 32mil Substrato Immersione Finitura oro

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Materiale di base:

Rogers RO4360G2

Conta dei strati:

2 strati

Spessore del PCB:

0,9 mm

Dimensioni del circuito stampato:

73,12 mm x 44,71 mm per pezzo (1 pezzo),

Silkscreen:

Bianco

Maschera di saldatura:

Verde

Peso di rame:

1 oncia (1,4 mil) per gli strati esterni

Finitura superficiale:

oro di immersione

Evidenziare:

RO4360G2 PCB 2 strato

Finitura in oro con immersione in PCB Rogers

Tavola PCB a 32 millimetri di substrato

Descrizione del prodotto

RO4360G2 PCB 2L 32mil Substrato Immersione Finitura oro

Sfruttando la Rogers RO4360G2, un materiale termosettante ceramico ad idrocarburi rinforzato con vetro, a basse perdite,Questo PCB rigido a due strati è appositamente progettato per applicazioni di telecomunicazioni ad alta frequenza, in particolare amplificatori di potenza per stazioni base e trasmettitori a piccole celle..

Specifica dei PCB

Parametro	Dettagli
Materiale di base	Rogers RO4360G2 - Termosetto ceramico ad idrocarburi rinforzato con vetro a basse perdite; primo laminato termosetto ad alta Dk lavorabile come FR-4
Numero di strati	2 strati (struttura rigida)
Dimensioni della scheda	73.12 mm x 44,71 mm per pezzo (1 PCS)
Traccia/spazio minimo	5 mils (traccia) / 6 mils (spazio)
Dimensione minima del foro	0.30 mm
Vias	Nessun vias cieco; via spessore di rivestimento = 20 μm
Spessore della tavola finita	0.9 mm
Peso del rame finito	1 oz (1,4 ml) per gli strati esterni
Finitura superficiale	Oro per immersione
Fabbricazione a partire da fibre sintetiche	Filtro di seta bianco sullo strato superiore; non sullo strato inferiore
Maschera di saldatura	Maschera di saldatura verde sul livello superiore; nessuna maschera di saldatura sul livello inferiore
Assicurazione della qualità	Test elettrico al 100% prima della spedizione

Accumulo di PCB

Lo stack-up è progettato per massimizzare le prestazioni RF e l'affidabilità termica, sfruttando l'elevata espansione termica di Dk e di rame di RO4360G2:

Nome dello strato	Materiale	Spessore
Strato superiore (copper_layer_1)	rame di spessore di 35 μm	35 μm (1 oz)
Strato di substrato	Rogers RO4360G2	0.813mm (32mil)
Strato inferiore (Copper_layer_2)	rame di spessore di 35 μm	35 μm (1 oz)

Rogers RO4360G2 Materiale Introduzione

Rogers RO4360G2 ridefinisce la progettazione di materiali per telecomunicazioni ad alta Dk risolvendo una sfida chiave del settore: elevate prestazioni senza lavorazione specializzata.Come il primo laminato termoassorbente ad alto Dk lavorabile come lo standard FR-4, elimina la necessità di costose fasi di fabbricazione che richiedono molto tempo (ad esempio, l'incisione di sodio per i materiali PTFE) fornendo le proprietà RF richieste per amplificatori e trasmettitori di potenza.

Armatura in vetro:Aggiunge rigidità per una maneggevolezza più agevole nelle costruzioni a più strati (e compatibile con i laminati prepreg/RO4000 della serie RO440 a basso Dk per progetti complessi)
Compatibilità senza piombo:Si allinea con le normative ambientali globali (ad esempio RoHS) per le apparecchiature di telecomunicazione
Efficienza dei costi:Brevi tempi di consegna e efficienti catene di approvvigionamento riducono i costi di materiale e di produzione, fondamentali per l'introduzione su larga scala di stazioni base

Caratteristiche chiave del materiale

Caratteristica	Specificità
Costante dielettrica (Dk)	60,15 ± 0,15 a 10 GHz/23°C
Fattore di dissipazione (DF)	0.0038 a 10 GHz/23°C
Performance termica	- Temperatura di decomposizione (Td): > 407°C - Temperatura di transizione del vetro (Tg): > 280°C (TMA)
Conduttività termica	00,75 W/mK
Coefficiente di espansione termica (CTE)	- Asse X: 13 ppm/°C - Asse Y: 14 ppm/°C - Asse Z: 28 ppm/°C (-55 a 288°C)
Indice di infiammabilità	UL 94 V-0
Compatibilità dei processi	Compattibile con processi privi di piombo; fabbricazione simile al FR-4

Vantaggi principali

Alta efficienza RF:L'elevato Dk (6.15) consente di progettare circuiti RF compatti (critico per i ricevitori a piccole celle), mentre il basso DF (0.0038) riduce al minimo la perdita di segnale negli amplificatori di potenza
Fiduciabilità del forino placcato (PTH):La bassa CTE dell'asse Z (28 ppm/°C) e la CTE X/Y abbinata al rame impediscono la crepazione del PTH durante il ciclo termico.
Compatibilità dell'assemblaggio automatico:La lavorazione del tipo FR-4 funziona con le linee di assemblaggio SMT standard e attraverso buchi, riducendo i tempi di produzione per gli ordini di telecomunicazioni di grande volume.
Resilienza termica:L'elevato Tg (> 280 °C) e Td (> 407 °C) resistono alla saldatura senza piombo e al calore generato dagli amplificatori di potenza, evitando il guasto dei componenti.
Rispetto ambientale:Senza piombo e con certificazione UL 94 V-0, che soddisfa gli standard globali di sicurezza e sostenibilità delle telecomunicazioni.

Alcune applicazioni tipiche

Amplificatori di potenza della stazione base
Trasmettitori a piccole celle

Il PCB a 2 strati con materiale Rogers RO4360G2 è una soluzione ottimizzata per le telecomunicazioni che unisce alte prestazioni e praticità.
