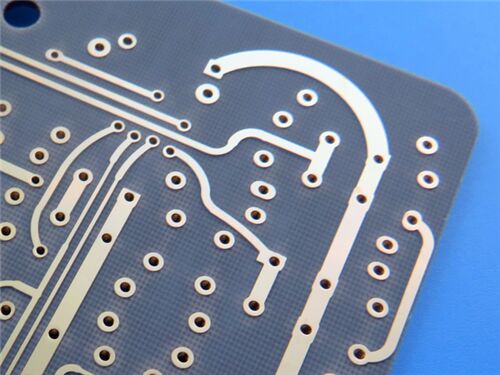

PCB F4BM220 a 2 strati, spessore rame 35um, oro a immersione

Questo PCB rigido a due strati, a doppia faccia, è specificamente progettato per sistemi a microonde, RF e radar ad alte prestazioni, utilizzando il laminato Wangling F4BM220. Sfrutta le proprietà elettriche superiori del materiale — bassa perdita dielettrica, elevata resistenza di isolamento ed eccellente stabilità delle prestazioni — per soddisfare i severi requisiti della trasmissione di segnali ad alta frequenza.

Specifiche PCB

Stack-up PCB

F4BM220 Introduzione del materiale

I laminati F4BM220 di Wangling sono realizzati formulando scientificamente e pressando rigorosamente una combinazione di tessuto in fibra di vetro, resina politetrafluoroetilene e film politetrafluoroetilene. Le sue prestazioni elettriche sono migliorate rispetto a F4B220, principalmente grazie alla minore perdita dielettrica, alla maggiore resistenza di isolamento e alla migliore stabilità. Può sostituire prodotti stranieri simili.

F4BM220 e F4BME220 hanno lo stesso strato dielettrico ma diverse combinazioni di lamina di rame: F4BM220 è abbinato alla lamina di rame ED, adatta per applicazioni senza requisiti PIM; F4BME220 è abbinato alla lamina di rame trattata al contrario (RTF), che offre eccellenti prestazioni PIM, un controllo più preciso delle linee e una minore perdita del conduttore. Regolando il rapporto tra politetrafluoroetilene e tessuto in fibra di vetro, F4BM220 e F4BME220 raggiungono un controllo preciso della costante dielettrica, fornendo basse perdite e una maggiore stabilità dimensionale. Una costante dielettrica più elevata corrisponde a una proporzione maggiore di fibra di vetro, con conseguente migliore stabilità dimensionale, minore coefficiente di espansione termica, migliore deriva termica e un leggero aumento della perdita dielettrica.

Caratteristiche principali del materiale

Vantaggi principali

Controllo preciso della costante dielettrica: ottenuto regolando il rapporto tra politetrafluoroetilene e tessuto in fibra di vetro, bilanciando basse perdite e stabilità dimensionale.

Maggiore stabilità: migliore resistenza di isolamento e prestazioni stabili rispetto a F4B220, con funzionamento affidabile in vari ambienti.

Bassa sensibilità ambientale: assorbimento di umidità ≤0,08%, riducendo al minimo il degrado delle prestazioni in condizioni di umidità.

Alternativa conveniente: può sostituire prodotti stranieri simili, offrendo prestazioni eccellenti a un costo competitivo.

Sicuro e affidabile: la classificazione di infiammabilità UL-94 V0 soddisfa i severi standard di sicurezza per le applicazioni elettroniche.

Standard di qualità e disponibilità

Standard di qualità: conforme a IPC-Class-2, garantendo prestazioni coerenti e affidabili tramite rigorosi requisiti di produzione.

Disponibilità: fornito a livello globale con consegna puntuale ed efficiente supporto post-vendita.

Applicazioni tipiche

-Sistemi a microonde, RF e radar

-Sfasatori

-Divisori di potenza, accoppiatori, combinatori

-Reti di alimentazione

-Antenne sensibili alla fase, antenne phased array

-Comunicazioni satellitari

-Antenne per stazioni base

Riepilogo

Il PCB rigido a 2 strati con materiale Wangling F4BM220 è una soluzione ad alte prestazioni su misura per applicazioni a microonde, RF e radar. Combinando le prestazioni elettriche superiori (bassa perdita dielettrica, elevata resistenza di isolamento) di F4BM220 con la finitura superficiale in oro a immersione e la conformità agli standard IPC-Class-2, garantisce efficacemente una stabile trasmissione di segnali ad alta frequenza e un funzionamento affidabile. La sua disponibilità globale e la capacità di sostituire prodotti stranieri simili lo rendono una scelta affidabile ed economica per le comunicazioni satellitari, le antenne per stazioni base e vari sistemi RF di precisione.
