| MOQ: | 1 pz |
| prezzo: | USD9.99-99.99 |
| Imballaggio standard: | Sacchi a vuoto+cartoni |
| Periodo di consegna: | 8-9 giorni lavorativi |
| Metodo di pagamento: | T/T |
| Capacità di approvvigionamento: | 5000 pezzi al mese |

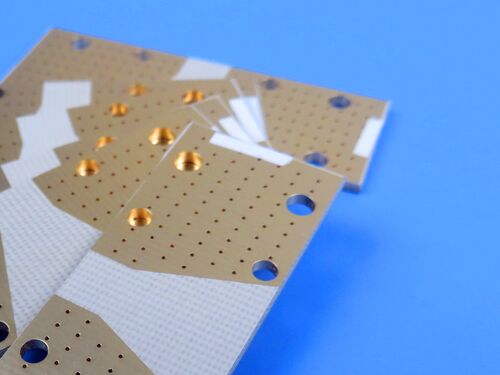

Utilizzando il laminato placcato in rame RF-10 come materiale di base, questo PCB rigido a 2 strati è progettato per applicazioni RF ad alte prestazioni. RF-10 integra PTFE riempito di ceramica e fibra di vetro intrecciata, conferendo al PCB un'elevata costante dielettrica, un basso fattore di dissipazione e un'eccellente stabilità dimensionale. Soddisfa in modo affidabile i severi requisiti per la trasmissione di segnali ad alta frequenza in scenari RF di precisione, tra cui antenne patch a microstriscia e sistemi di antenne GPS.
Specifiche del PCB
| Parametro | Dettagli |
| Numero di strati | 2 strati (struttura rigida) |
| Materiale di base | RF-10 (laminato placcato in rame con PTFE riempito di ceramica + fibra di vetro intrecciata) |
| Dimensioni della scheda | 90 mm × 70 mm per pezzo (1PCS), tolleranza ±0,15 mm |
| Traccia/Spazio minimo | 6 mils (traccia) / 6 mils (spazio) |
| Dimensione minima del foro | 0,3 mm |
| Via | Nessun via cieco; Via totali: 44; Spessore placcatura via: 20 μm |
| Spessore scheda finita | 0,75 mm |
| Peso rame finito | 1oz (1,4 mils) |
| Finitura superficiale | Oro a immersione |
| Serigrafia | Nessuna serigrafia sullo strato superiore; Nessuna serigrafia sullo strato inferiore |
| Maschera di saldatura | Nessuna maschera di saldatura sullo strato superiore; Nessuna maschera di saldatura sullo strato inferiore |
| Controllo qualità | Test elettrico al 100% condotto prima della spedizione |
Stack-up del PCB
| Nome strato | Materiale | Spessore |
| Strato di rame superiore (Copper_layer_1) | Rame | 35 μm (1oz) |
| Nucleo del substrato | Nucleo RF-10 | 0,635 mm (25 mil) |
| Strato di rame inferiore (Copper_layer_2) | Rame | 35 μm (1oz) |
RF-10 Introduzione al materiale
I laminati placcati in rame RF-10 sono compositi di PTFE riempito di ceramica e fibra di vetro intrecciata. RF-10 ha il vantaggio di un'elevata costante dielettrica e di un basso fattore di dissipazione. Il rinforzo in fibra di vetro intrecciata sottile viene utilizzato per offrire sia basse perdite dielettriche che una maggiore rigidità per facilitare la manipolazione e una migliore stabilità dimensionale per i circuiti multistrato.
I laminati RF-10 sono progettati per fornire un substrato conveniente con tempi di consegna accettabili per il settore. RF-10 risponde a un'esigenza nelle applicazioni RF per la riduzione delle dimensioni. RF-10 si lega bene al rame a basso profilo liscio. La bassa dissipazione di RF-10 combinata con l'uso di rame molto liscio si traduce in perdite di inserzione ottimali alle frequenze più elevate in cui le perdite dovute all'effetto pelle svolgono un ruolo sostanziale.
![]()
Caratteristiche principali del materiale
| Caratteristica | Specifica/Descrizione |
| Costante dielettrica (Dk) | 10,2 ± 0,3 a 10 GHz |
| Fattore di dissipazione | 0,0025 a 10 GHz |
| Conducibilità termica | 0,85 W/mk (Non placcato) |
| Coefficiente di espansione termica (CTE) | Asse X: 16 ppm/°C; Asse Y: 20 ppm/°C; Asse Z: 25 ppm/°C |
| Assorbimento di umidità | ≤0,08% |
| Valutazione di infiammabilità | V-0 |
| Vantaggio della finitura superficiale | L'oro a immersione garantisce un'eccellente saldabilità e resistenza alla corrosione |
Vantaggi principali
Elevato Dk per la riduzione delle dimensioni dei circuiti RF: la costante dielettrica di 10,2 ± 0,3 consente un'efficace miniaturizzazione dei circuiti RF.
Eccellente stabilità dimensionale: il rinforzo in fibra di vetro intrecciata sottile migliora la rigidità e la stabilità dimensionale, facilitando la manipolazione e le applicazioni di circuiti multistrato.
Tolleranza Dk stretta: lo stretto controllo della costante dielettrica (±0,3) garantisce prestazioni costanti su tutti i circuiti.
Gestione termica superiore: l'elevata conducibilità termica (0,85 W/mk) migliora l'efficienza della dissipazione del calore.
Eccellente adesione del rame: si lega bene al rame a basso profilo liscio, ottimizzando le perdite di inserzione alle frequenze più elevate.
Bassa espansione termica: il basso CTE degli assi X, Y, Z garantisce prestazioni stabili durante i cicli termici.
Eccellente rapporto prezzo/prestazioni: substrato conveniente con tempi di consegna accettabili per il settore.
Standard di qualità e disponibilità
Standard di qualità: conforme a IPC-Class-2, garantendo una qualità del prodotto costante attraverso un rigoroso controllo del processo di produzione e test elettrici al 100% prima della spedizione.
Disponibilità: supporta la fornitura globale, consentendo consegne puntuali e un'efficiente assistenza post-vendita per i clienti di tutto il mondo.
Applicazioni tipiche
Antenne patch a microstriscia
Antenne GPS
Componenti passivi (filtri, accoppiatori, divisori di potenza)
Sistemi anticollisione per aeromobili
Componenti satellitari
![]()
