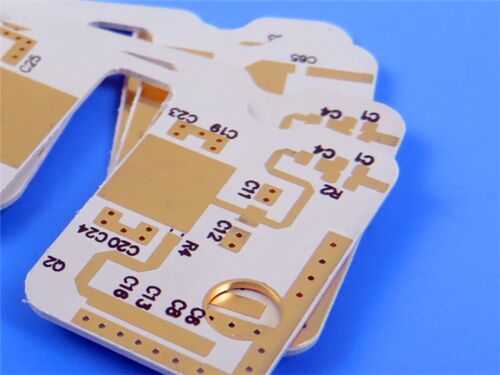

Utilizzando il laminato ad alta frequenza Rogers RO3003 come materiale di base, questo PCB è progettato per applicazioni commerciali a microonde e RF. RO3003 è un composito PTFE caricato con ceramica che conferisce al PCB un'eccellente stabilità della costante dielettrica su un'ampia gamma di temperature e frequenze, oltre a una bassa perdita dielettrica. Soddisfa in modo affidabile i severi requisiti per la trasmissione di segnali ad alta frequenza in scenari RF di precisione, tra cui radar automobilistici, infrastrutture 5G mmWave e sistemi avanzati di assistenza alla guida (ADAS).
Specifiche del PCB
| Parametro |
Dettagli |
| Numero di strati |
2 strati (struttura rigida) |
| Materiale di base |
Rogers RO3003 (laminato ad alta frequenza composito PTFE caricato con ceramica) |
| Dimensioni della scheda |
254 mm × 142 mm, 50 pezzi per set, tolleranza ±0,15 mm |
| Traccia/Spazio minimo |
5 mils (traccia) / 4 mils (spazio) |
| Dimensione minima del foro |
0,2 mm |
| Via |
Nessun via cieco; Via totali: 250; Spessore placcatura via: 20 μm |
| Spessore scheda finita |
0,3 mm |
| Peso del rame finito |
1oz (1,4 mils) per gli strati esterni |
| Finitura superficiale |
Placcatura argento / Placcatura oro |
| Serigrafia |
Nessuna serigrafia sullo strato superiore; Serigrafia bianca sullo strato inferiore |
| Maschera di saldatura |
Nessuna maschera di saldatura sullo strato superiore; Maschera di saldatura verde sullo strato inferiore |
| Controllo qualità |
Test elettrico al 100% condotto prima della spedizione |
Stack-up del PCB
| Nome strato |
Materiale |
Spessore |
| Strato di rame superiore (Copper_layer_1) |
Rame |
35 μm |
| Nucleo del substrato |
Nucleo Rogers RO3003 |
0,254 mm (10 mil) |
| Strato di rame inferiore (Copper_layer_2) |
Rame |
35 μm |
Rogers RO3003 Introduzione al materiale
I laminati ad alta frequenza Rogers RO3003 sono compositi PTFE caricati con ceramica progettati per applicazioni commerciali a microonde e RF. I laminati RO3003 offrono un'eccellente stabilità della costante dielettrica (Dk) su varie temperature e frequenze. Questa stabilità include anche l'eliminazione del cambiamento a gradino in Dk che si verifica tipicamente vicino alla temperatura ambiente con i materiali PTFE glass.
RO3003 è ideale per applicazioni ad alta frequenza tra cui radar automobilistici (77 GHz), sistemi avanzati di assistenza alla guida (ADAS) e infrastrutture wireless 5G (mmWave), fornendo prestazioni affidabili in ambienti operativi esigenti.
Caratteristiche principali del materiale
| Caratteristica |
Specifiche/Descrizione |
| Composizione del materiale |
Compositi PTFE caricati con ceramica Rogers RO3003 |
| Costante dielettrica (Dk) |
3 ± 0,04 a 10 GHz/23°C |
| Fattore di dissipazione |
0,001 a 10 GHz/23°C |
| Temperatura di decomposizione (Td) |
> 500°C |
| Conducibilità termica |
0,5 W/mK |
| Assorbimento di umidità |
0,04% |
| Coefficiente di espansione termica (CTE) |
Asse X: 17 ppm/°C; Asse Y: 16 ppm/°C; Asse Z: 25 ppm/°C (-55°C a 288°C) |
| Vantaggio della finitura superficiale |
Le opzioni di placcatura argento/oro garantiscono un'eccellente saldabilità e resistenza alla corrosione |
Vantaggi principali
Bassa perdita dielettrica per il funzionamento ad alta frequenza: il fattore di dissipazione di 0,001 consente un utilizzo affidabile in applicazioni fino a 77 GHz.
Eccellente stabilità Dk: stabilità superiore della costante dielettrica su temperatura e frequenza, eliminando il cambiamento a gradino Dk a temperatura ambiente comune nei materiali PTFE glass.
Prestazioni meccaniche affidabili: eccellenti proprietà meccaniche rispetto alla temperatura, adatte per costruzioni affidabili di stripline e schede multistrato.
Proprietà meccaniche uniformi: prestazioni costanti su una gamma di costanti dielettriche, ideali per progetti multistrato e costruzioni ibride epossidiche.
Bassa espansione nel piano: CTE abbinato al rame, che consente assemblaggi montati in superficie più affidabili ed eccellente stabilità dimensionale per applicazioni sensibili alla temperatura.
Produzione in volume conveniente: prezzi economici dei laminati con processi di produzione in volume maturi.
Bassa sensibilità ambientale: l'assorbimento di umidità dello 0,04% riduce al minimo il degrado delle prestazioni in condizioni di umidità.
QualitàStandard e disponibilità
Standard accettato: conforme a IPC-Class-2, garantendo una qualità costante del prodotto attraverso un rigoroso controllo del processo di produzione e test elettrici al 100% prima della spedizione.
Disponibilità: supporta la fornitura globale, consentendo consegne puntuali e un efficiente supporto post-vendita per i clienti in tutto il mondo.
Applicazioni tipiche
-Applicazioni radar automobilistiche
-Antenne satellitari di posizionamento globale
-Sistemi di telecomunicazioni cellulari - amplificatori di potenza e antenne
-Antenna patch per comunicazioni wireless
-Satelliti a trasmissione diretta
-Datalink su sistemi via cavo
-Lettori di contatori remoti
-Backplane di alimentazione
