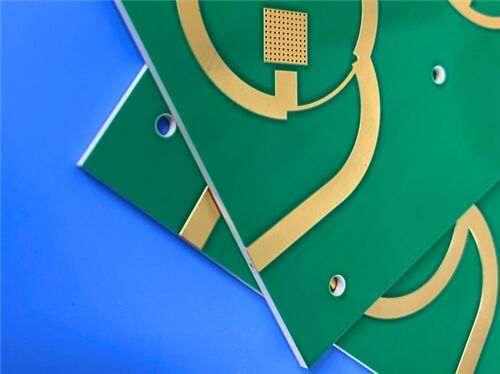

Questo PCB, che utilizza Rogers RO3206, un laminato riempito di ceramica rinforzato con fibra di vetro intrecciata, è progettato per offrire prestazioni elettriche eccezionali e una maggiore stabilità meccanica. Come struttura rigida a 2 strati, soddisfa in modo affidabile i severi requisiti per la trasmissione di segnali ad alta frequenza in applicazioni RF di precisione, inclusi sistemi di prevenzione delle collisioni automobilistiche, infrastrutture di telecomunicazioni wireless e assemblaggi di antenne patch a microstrip.
Specifiche PCB
| Parametro |
Dettagli |
| Numero di strati |
2 strati (struttura rigida) |
| Materiale di base |
Rogers RO3206 |
| Dimensioni della scheda |
90,92 mm × 53,03 mm per pezzo (1PCS), tolleranza ±0,15 mm |
| Traccia/Spazio minimo |
5 mils (traccia) / 5 mils (spazio) |
| Dimensione minima del foro |
0,3 mm |
| Via |
Nessun via cieco; Via totali: 33; Spessore placcatura via: 20 μm |
| Spessore scheda finita |
1,4 mm |
| Peso rame finito |
1oz (1,4 mils) per strati esterni |
| Finitura superficiale |
Oro a immersione |
| Serigrafia |
Serigrafia bianca sullo strato superiore; Nessuna serigrafia sullo strato inferiore |
| Maschera di saldatura |
Maschera di saldatura verde sullo strato superiore; Nessuna maschera di saldatura sullo strato inferiore |
| Controllo qualità |
Test elettrico al 100% condotto prima della spedizione |
Stack-up PCB
| Nome strato |
Materiale |
Spessore |
| Strato di rame superiore (Copper_layer_1) |
Rame |
35 μm |
| Nucleo del substrato |
Nucleo Rogers RO3206 |
1,27 mm (50 mil) |
| Strato di rame inferiore (Copper_layer_2) |
Rame |
35 μm |
Rogers RO3206 Introduzione del materiale
I materiali per circuiti ad alta frequenza Rogers RO3206 sono laminati riempiti di ceramica rinforzati con fibra di vetro intrecciata, progettati specificamente per bilanciare prestazioni elettriche eccezionali, maggiore stabilità meccanica e prezzi competitivi. Come estensione della serie RO3000, RO3206 si distingue per la sua migliore stabilità meccanica, rispondendo ai requisiti critici dei progetti di circuiti ad alta frequenza complessi.
Le sue proprietà elettriche e meccaniche ben bilanciate rendono RO3206 altamente adatto per un'ampia gamma di applicazioni ad alta frequenza. Garantisce prestazioni affidabili in ambienti operativi esigenti, consentendo al contempo una produzione di volume conveniente, soddisfacendo le esigenze di produzione di massa dei sistemi RF industriali e automobilistici.
Materiale chiave Caratteristiche
| Caratteristica |
Specifiche/Descrizione |
| Composizione del materiale |
Laminato riempito di ceramica Rogers RO3206 rinforzato con fibra di vetro intrecciata |
| Costante dielettrica (Dk) |
6,15 ± 0,15 a 10 GHz/23°C |
| Fattore di dissipazione |
0,0027 a 10 GHz |
| Conducibilità termica |
0,67 W/mK |
| Assorbimento di umidità |
≤0,1% |
| Coefficiente di espansione termica (CTE) |
Asse X: 13 ppm/°C; Asse Y: 13 ppm/°C; Asse Z: 34 ppm/°C |
| Resistenza alla pelatura del rame |
10,7 libbre/in |
| Vantaggio della finitura superficiale |
L'oro a immersione garantisce un'eccellente saldabilità e resistenza alla corrosione |
Vantaggi principali
Maggiore rigidità meccanica: il rinforzo in vetro intrecciato aumenta la rigidità strutturale, facilitando la manipolazione durante la produzione e l'assemblaggio e migliorando la lavorabilità.
Prestazioni elettriche e meccaniche uniformi: distribuzione coerente delle proprietà su tutto il substrato, ideale per la fabbricazione di strutture ad alta frequenza multistrato complesse con prestazioni affidabili.
Bassa perdita dielettrica: un fattore di dissipazione di 0,0027 a 10 GHz garantisce un'integrità del segnale superiore nelle operazioni ad alta frequenza, riducendo al minimo l'attenuazione del segnale.
CTE abbinato al rame: coefficiente di espansione termica planare (13 ppm/°C per gli assi X/Y) abbinato al rame, che consente la compatibilità con i progetti ibridi di schede multistrato e garantisce un assemblaggio a montaggio superficiale (SMA) affidabile durante i cicli termici.
Eccellente stabilità dimensionale: mantiene la precisione strutturale durante la produzione e il servizio, contribuendo a elevati rendimenti di produzione e affidabilità operativa a lungo termine.
Produzione di volume conveniente: prezzi economici combinati con una compatibilità di elaborazione matura supportano una produzione di massa efficiente in termini di costi.
Capacità di incisione di linee precise: la superficie liscia del substrato consente tolleranze di incisione di linee più sottili, soddisfacendo i requisiti di alta precisione dei progetti di circuiti RF avanzati.
Bassa sensibilità ambientale: l'assorbimento di umidità ≤0,1% mitiga il degrado delle prestazioni in ambienti operativi umidi, garantendo prestazioni stabili in diversi scenari applicativi.
QualitàStandard e disponibilità
Standard accettato: conforme a IPC-Class-2, garantendo una qualità del prodotto costante attraverso un rigoroso controllo del processo di produzione e test elettrici al 100% prima della spedizione.
Disponibilità: supporta la fornitura globale, consentendo consegne puntuali e un efficiente supporto post-vendita per i clienti in tutto il mondo.
Applicazioni tipiche
Sistemi di prevenzione delle collisioni automobilistiche
Antenne satellitari di posizionamento globale automobilistiche
Sistemi di telecomunicazioni wireless
Antenne patch a microstrip per comunicazioni wireless
Satelliti a trasmissione diretta
Datalink su sistemi via cavo
Lettori di contatori remoti
Backplane di alimentazione
LMDS e banda larga wireless
Infrastruttura della stazione base
