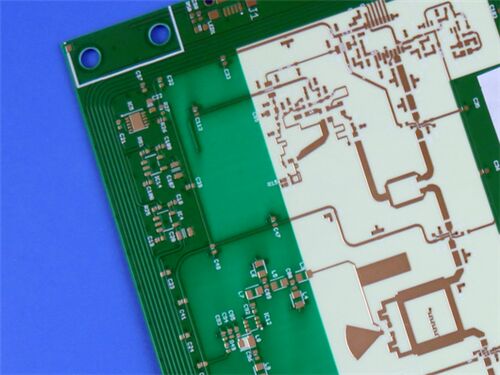

Questo PCB rigido a 2 strati adotta Rogers RO4533, un materiale a base di idrocarburi rinforzato con vetro e riempito di ceramica. È specificamente progettato per soddisfare in modo affidabile i severi requisiti per la trasmissione di segnali ad alta frequenza in scenari applicativi RF di precisione, particolarmente adatto per applicazioni di antenne a microstriscia per infrastrutture mobili.
Specifiche del PCB
| Parametro |
Dettagli |
| Numero di strati |
2 strati (struttura rigida) |
| Materiale di base |
Rogers RO4533 |
| Dimensioni della scheda |
46,95 mm × 53,13 mm per pezzo (1PCS), tolleranza ±0,15 mm |
| Traccia/Spazio minimo |
4 mils (traccia) / 5 mils (spazio) |
| Dimensione minima del foro |
0,4 mm |
| Via |
Nessun via cieco; Via totali: 19; Spessore placcatura via: 20 μm |
| Spessore scheda finita |
0,8 mm |
| Peso rame finito |
1oz (1,4 mils) per gli strati esterni |
| Finitura superficiale |
Nichel chimico Palladio chimico e Oro per immersione (ENEPIG) |
| Serigrafia |
Serigrafia bianca sullo strato superiore; Nessuna serigrafia sullo strato inferiore |
| Maschera di saldatura |
Maschera di saldatura verde sullo strato superiore; Nessuna maschera di saldatura sullo strato inferiore |
| Controllo qualità |
Test elettrico al 100% condotto prima della spedizione |
Stack-up del PCB
| Nome strato |
Materiale |
Spessore |
| Strato di rame superiore (Copper_layer_1) |
Rame |
35 μm |
| Nucleo del substrato |
Nucleo Rogers RO4533 |
0,762 mm (30 mil) |
| Strato di rame inferiore (Copper_layer_2) |
Rame |
35 μm |
Introduzione al materiale Rogers RO4533
I laminati Rogers RO4533 sono un set di materiali a base di idrocarburi rinforzati con vetro e riempiti di ceramica, che forniscono la costante dielettrica controllata, le basse perdite e l'eccellente risposta di intermodulazione passiva richieste per le applicazioni di antenne a microstriscia per infrastrutture mobili. I laminati RO4533 sono completamente compatibili con i processi convenzionali FR-4 e di saldatura senza piombo ad alta temperatura.
Questi laminati non richiedono un trattamento speciale necessario sui laminati tradizionali a base di PTFE per la preparazione dei fori passanti. È un'alternativa conveniente alle più convenzionali tecnologie di antenna PTFE, consentendo così ai progettisti di ottimizzare il prezzo e le prestazioni delle loro antenne. Inoltre, i laminati RO4533 sono disponibili senza alogeni per soddisfare i più severi standard "verdi". La tipica temperatura di transizione vetrosa dei materiali RO4533 supera i 280°C (536°F), portando a un basso CTE sull'asse z e un'eccellente affidabilità dei fori passanti.
Caratteristiche principali del materiale
| Caratteristica |
Specifica/Descrizione |
| Composizione del materiale |
Materiale a base di idrocarburi rinforzato con vetro e riempito di ceramica Rogers RO4533 |
| Costante dielettrica (Dk) |
3,3 a 10 GHz |
| Fattore di dissipazione |
0,0025 a 10 GHz |
| Coefficiente di espansione termica (CTE) |
Asse X: 13 ppm/°C; Asse Y: 11 ppm/°C; Asse Z: 37 ppm/°C |
| Temperatura di transizione vetrosa (Tg) |
>280 °C |
| Assorbimento di umidità |
0,02% |
| Conducibilità termica |
0,6 W/mk |
| Vantaggio della finitura superficiale |
ENEPIG garantisce un'eccellente saldabilità, resistenza alla corrosione e prestazioni di incollaggio affidabili |
Vantaggi principali
Prestazioni RF superiori: basse perdite, basso Dk ed eccellente risposta di intermodulazione passiva (PIM), adatta per un'ampia gamma di applicazioni RF.
Eccellente compatibilità di processo: sistema di resina termoindurente compatibile con i processi di fabbricazione PCB standard, nessun trattamento speciale per la preparazione dei fori passanti.
Eccellente stabilità dimensionale: garantisce una resa più elevata su pannelli di dimensioni maggiori, mantenendo l'integrità strutturale durante la produzione e la manipolazione.
Proprietà meccaniche uniformi: mantiene la forma meccanica durante la manipolazione, migliorando l'affidabilità del processo.
Gestione della potenza migliorata: l'elevata conducibilità termica migliora l'efficienza della dissipazione del calore, supportando una migliore capacità di gestione della potenza.
Soluzione conveniente: alternativa conveniente alle tradizionali tecnologie di antenna in PTFE, ottimizzando il rapporto prezzo-prestazioni.
Rispettoso dell'ambiente: opzione senza alogeni disponibile, che soddisfa i rigorosi standard "verdi".
Bassa sensibilità ambientale: l'assorbimento di umidità dello 0,02% riduce al minimo il degrado delle prestazioni in ambienti umidi.
Standard di qualità e disponibilità
Standard di qualità: conforme a IPC-Class-2, garantendo una qualità costante tramite un rigoroso controllo del processo e una verifica elettrica al 100% prima della spedizione.
Disponibilità: disponibile a livello globale, consentendo consegne puntuali e un efficiente supporto post-vendita per i clienti internazionali.
Applicazioni tipiche
-Antenne per stazioni base di infrastrutture cellulari
-Reti di antenne WiMAX
Riepilogo
Sfruttando le proprietà elettriche superiori di RO4533 (basse perdite, basso Dk, eccellente risposta PIM), la compatibilità con i processi PCB standard, questo PCB funge da opzione affidabile per la produzione in grandi volumi di dispositivi RF di precisione.
