PCB ibrido a 10 strati RO4003C + scheda ad impedenza controllata dielettrica mista RF4-370HR

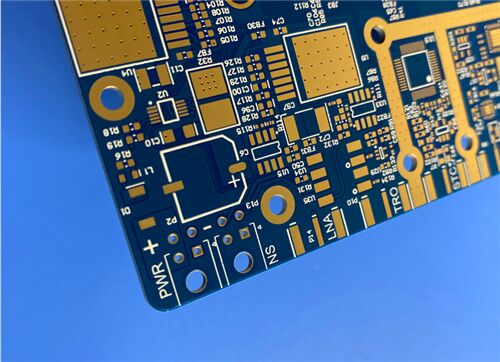

Questo PCB è una scheda di circuiti multilivello a 10 strati miscelata dielettrica che adotta un impilamento composito di laminato di idrocarburi ceramici RO4003C e materiale RF4-370HR ad alto Tg FR4.E' caratterizzato da una miscela asimmetrica di fogli di rame con 1 oz di rame esterno e 1 oz/0.5 oz di rame interno, con uno spessore di laminazione finito di 1.618 mm. dotato di maschera di saldatura blu a doppio lato e serigrafia bianca,la scheda applica un trattamento dell'oro a immersione potenziata (spessore dell'oro dal 135% al 150%)Equipaggiato con circuito di impedenza controllato con precisione, gruppi multipli di vie cieche e fori di intasamento di resina professionali, questo apparecchio ad alta frequenza è dotato di un circuito di impedenza di frequenza elevata.PCB ibridifornisce una trasmissione del segnale stabile ed un'eccellente affidabilità termica, perfettamente adatta per la comunicazione a microonde RF, le apparecchiature wireless a banda larga e i sistemi di abbinamento di impedenza ad alta precisione.

Dettagli della costruzione del PCB

Formato dell'opera d'arte e standard di conformità

Formato dell'immagine: fornito in Gerber RS-274-X, standard industriale universale per la produzione di precisione di PCB ibridi multistrato.

Standard di qualità: conforme ai criteri IPC-Classe-2, garantendo prestazioni di impedenza stabili per la trasmissione a lungo termine del segnale RF.

Disponibilità: servizio di spedizione globale per supportare l'approvvigionamento internazionale di comunicazioni wireless e ingegneria RF.

Introduzione di Rogers RO4003C

RO4003C appartiene alla serie premium di laminati ceramici a idrocarburi RO4000 appositamente progettati per prestazioni superiori ad alta frequenza e fabbricazione di circuiti convenienti.come materiale dielettrico a bassa perdita, è pienamente compatibile con i processi di fabbricazione standard FR-4, rompendo il limite di costo delle tradizionali schede ad alta frequenza.linee di trasmissione controllate per impedenza e reti di abbinamento dei segnali, mantenendo eccellenti prestazioni elettriche in condizioni di lavoro ad alta frequenza superiori a 500 MHz.

RO4003C presenta un coefficiente di temperatura estremamente basso di costante dielettrica e un valore Dk stabile su un ampio intervallo di frequenza, riducendo efficacemente la perdita di inserimento del segnale.L'adozione dell'opzione LoPro di foglio di rame ottimizza ulteriormente l'efficienza della trasmissione ad alta frequenzaIl suo CTE in rame fornisce un'eccezionale stabilità dimensionale, che è molto adatta per strutture di impilamento a più strati dielettrici misti.conserva caratteristiche di espansione stabili durante la lavorazione ad alta temperaturaA differenza dei materiali PTFE, RO4003C non richiede un complesso trattamento di incisione al sodio per i vias, realizzando una produzione automatizzata e migliorando l'efficienza di fabbricazione.

Applicazioni tipiche di RO4003C

Come laminato ceramico ad idrocarburi a bassa perdita, RO4003C è appositamente progettato per scenari a microonde ad alta frequenza che richiedono prestazioni di segnale ultra-stabili.È ampiamente adottato nella comunicazione RF commerciale e nei dispositivi a microonde di precisione:

Antenne di stazioni base cellulari, amplificatori di potenza e moduli ricevitori RF

Radar a onde millimetriche per autoveicoli, sistemi di rilevamento ADAS e di prevenzione delle collisioni

Apparecchiature di comunicazione satellitare, compresi i downconverter LNB e i terminali di ricezione satellitare

Dispositivi di comunicazione punto-punto a microonde e trasmissione wireless a banda larga

Filtri RF ad alta precisione, amplificatori a basso rumore e reti di abbinamento dell'impedenza

Etichette di identificazione a radiofrequenza RFID e apparecchiature di rilevamento a microonde industriali

Introduzione di RF4-370HR

RF4-370HR è un substrato FR4 ad alte Tg ad alte prestazioni con una temperatura di transizione del vetro di 180°C. Prodotto con resina epossidica multifunzionale ad alte prestazioni e tessuto di vetro E,questo materiale possiede un tasso di espansione termica inferiore e una migliore stabilità termica rispetto al FR4 convenzionale, pur mantenendo un'eccellente trasformabilità del FR4Ha una temperatura di decomposizione termica (Td) di 340°C, con una durata di T260 che raggiunge i 60 minuti e di T288 che raggiunge i 30 minuti, fornendo un'estrema resistenza al ciclo termico per i PCB multilivello.

Le caratteristiche di blocco UV e di fluorescenza AOI garantiscono un'elevata compatibilità con i sistemi di ispezione ottica automatizzati, migliorando la precisione e l'efficienza della produzione.stabilità chimica superiore e resistenza all'umidità, 370HR è ampiamente utilizzato nelle tavole multicapa di laminazione sequenziale.Completamente conforme alle norme ambientali RoHS e certificato dalle certificazioni IPC e UL.

Applicazioni tipiche per il 370HR

Come substrato FR-4 affidabile ad alto Tg, 370HR si concentra sulla resistenza alle alte temperature, sulla resistenza al CAF e sulle complicate tavole di laminazione multi-sequenziale,ideale per prodotti elettronici industriali e di alta affidabilità:

Dispositivi per la trasmissione elettronica

Apparecchiature di controllo industriali che richiedono un funzionamento continuo a lungo termine e una resistenza al ciclo termico

Moduli elettronici di bordo per autoveicoli e circuiti di controllo dei veicoli in ambiente avverso

PCB complessi a più strati con laminazione sequenziale e interconnessione ad alta densità

Strumenti di rilevamento di precisione che richiedono un'ispezione ottica automatizzata AOI

Apparecchiature per lo stoccaggio dell'energia e schede di circuito per la gestione dell'energia industriale
