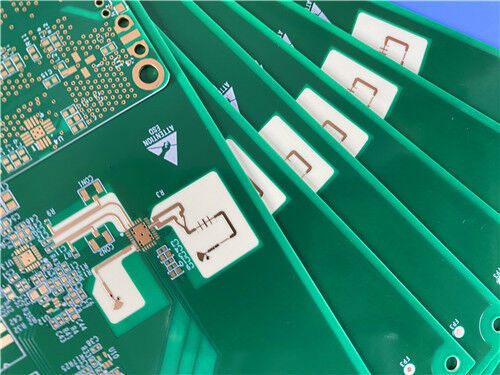

Soluzione a basse perdite a due strati per PCB 20mil ad alte prestazioni RO4533

Questo PCB RF rigido a due strati è costruito con Rogers RO4533 – un materiale idrocarburo rinforzato con vetro e riempito di ceramica – e presenta una finitura superficiale immersion gold.Rispetto delle norme di qualità IPC-Classe 2, questo PCB fornisce prestazioni costanti e affidabili per applicazioni critiche come le antenne delle stazioni base delle infrastrutture cellulari e le reti di antenne WiMAX.stabilità dimensionale, e compatibilità con i processi di produzione standard, si distingue come la scelta migliore per gli ingegneri e i team di approvvigionamento che cercano unSubstrato ad alte prestazioni per progetti di antenne a microstrip per infrastrutture mobili.

PCBSpecificitàs

Piattaforma di PCB-su Configurazione

RO4533 Substrato: la chiave per soluzioni di antenne a basse perdite e alte prestazioni

Il laminato RO4533 di Rogers è la pietra angolare delle eccezionali prestazioni dei nostri PCB, progettati specificamente per soddisfare le esigenze delle applicazioni di antenne a microstrip di infrastrutture mobili:

I laminati Rogers RO4533 sono materiali a base di idrocarburi rinforzati con vetro, riempiti di ceramica, che forniscono la costante dielettrica controllata, prestazioni a bassa perdita,e eccellente risposta di intermodulazione passiva richiesta per applicazioni di antenne a microstrip per infrastrutture mobiliQuesti laminati sono pienamente compatibili con la lavorazione convenzionale del FR-4 e della saldatura senza piombo ad alta temperatura.che elimina la necessità di un trattamento speciale richiesto dai tradizionali laminati a base di PTFE per la preparazione di fori perforati placcatiCome alternativa conveniente alle tecnologie di antenna PTFE più convenzionali, RO4533 consente ai progettisti di bilanciare il prezzo e le prestazioni delle loro antenne.I laminati RO4533 sono disponibili in versioni prive di alogeni per soddisfare i più severi standard ambientali.

I sistemi in resina di materiali dielettrici RO4533 sono progettati per fornire le proprietà necessarie per una prestazione ottimale dell'antenna.I coefficienti di espansione termica (CTE) in direzione X e Y sono simili a quelli del rame, che riduce le sollecitazioni nell'antenna della scheda di circuito stampato.che porta a una bassa CTE dell'asse Z e un'eccellente affidabilità del foro perforato placcato.

Caratteristiche principali del PCB RO4533

RO4533 offre caratteristiche elettriche e meccaniche eccezionali specificamente progettate per le applicazioni di antenne di infrastrutture mobili, tra cui:

Costante dielettrica (Dk): 3,3 a 10 GHz

Fattore di dissipazione: 0,0025 a 10 GHz ️ Basse perdite dielettriche, fondamentali per preservare l'integrità del segnale e l'efficienza dell'antenna

Coefficiente di espansione termica (CTE): asse X 13ppm/°C, asse Y 11ppm/°C, asse Z 37ppm/°C

Temperatura di transizione del vetro (Tg): >280°C

Basso assorbimento dell'umidità: 0,02% ¢ Migliora l'affidabilità in condizioni di funzionamento umide, rendendolo ideale per le installazioni di antenne all'aperto

Conduttività termica: 0,6 W/mK Facilita un'efficiente dissipazione del calore, migliorando la gestione dell'energia per i sistemi di antenne

Principali vantaggi del PCB RO4533

Il substrato RO4533 offre numerosi vantaggi per gli ingegneri e i produttori di antenne per infrastrutture mobili, tra cui:

Basse perdite, bassi Dk e bassa risposta PIM

Sistema di resina termo-resistente compatibile con i processi standard di fabbricazione dei PCB, riducendo la complessità e i costi di produzione

Ottima stabilità dimensionale Offre maggiori rendimenti su pannelli di dimensioni maggiori, ottimizzando l'efficienza della produzione

Proprietà meccaniche uniformi ️ Mantenere la forma meccanica durante la manipolazione, garantendo prestazioni costanti dell'antenna

Elevata conduttività termica

Applicazioni

Il nostro PCB RF a 2 strati RO4533 è specificamente progettato per applicazioni di infrastrutture mobili a basse perdite e ad alte prestazioni, tra cui:

- Antenne delle stazioni base delle infrastrutture cellulari

- reti di antenne WiMAX

Formato e disponibilità delle opere d'arte

Formato delle immagini: fornito in Gerber RS-274-Xgarantire la compatibilità con tutti i principali software di progettazione e produzione e garantire una produzione affidabile.

Disponibilità: In tutto il mondo Offriamo spedizioni globali per soddisfare le esigenze di ingegneri e produttori in tutto il mondo, con tempi di consegna che rispettano gli standard del settore.
