TLX-9 PCB Material Laminati ad alta frequenza con foglio di rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

TLX-9

Spessore laminato:

.0050'' - .0190'' 0,13 mm – 0,48 mm .0200'' - .0300'' 0,50 mm – 0,76

Dimensioni del laminato:

12'' x 18'' 304 mm x 457 mm 16'' x 18'' 406 mm x 457 mm 18''

Peso del rame:

CH 1/2 oncia/sq. piedi ~ .0007'' ~18 μm C1 1 oz./sq. piedi ~ .0014'' ~ 35 μm C2 2 oz

Evidenziare:

TLX-9 PCB laminati ad alta frequenza

Lastra rivestita di rame materiale per PCB

laminati ad alta frequenza rivestiti di rame

Descrizione del prodotto

TLX-9 è un laminato di vetro/PTFE rivestito di rame prodotto da Taconic, società con oltre 35 anni di esperienza nel rivestimento di tessuti in fibra di vetro con PTFE (politetrafluoroetilene).Questa competenza consente al TLX-9 di avere proprietà elettriche e meccaniche eccezionalmente ben controllate..

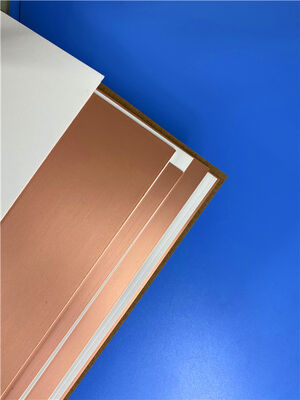

TLX-9 PCB Material Laminati ad alta frequenza con foglio di rame 0

Principali specifiche elettriche

Costante dielettrica (Dk): 2.5; può essere specificato ovunque all'interno di questo intervallo con una tolleranza di ±0.04.

Fattore di dissipazione (Df): approssimativamente 0,0019 quando misurato a 10 GHz.

Processabilità e stabilità dimensionale

I laminati TLX (compresi i TLX-9) possono essere tagliati, perforati, fresati e placcati utilizzando metodi standard per i materiali in fibra di vetro/PTFE.Sono dimensionalmente stabili e non presentano praticamente alcun assorbimento di umidità durante i processi di fabbricazione.

Opzioni di rivestimento in rame

I laminati TLX sono generalmente ordinati con 1/2, 1 o 2 once di rame elettrodeposito su uno o entrambi i lati.

Applicazioni tipiche

I laminati TLX-9 sono adatti a una vasta gamma di applicazioni ad alta frequenza e a microonde, tra cui:

LNA (amplificatori a basso rumore), LNB (blocchi a basso rumore) e LNC (convertitori a basso rumore)
Antenne PCS/PCN di grande formato
Amplificatori ad alta potenza
Componenti passivi
Sistemi radar
Antenne a catena in fase
Sistemi di comunicazione mobile
Attrezzature di prova a microonde
Dispositivi di trasmissione a microonde
Componenti RF

TLX-9 TIPICO VALORI
Immobili	Metodo di prova	Unità	Valore	Unità	Valore
Costante dielettrica @ 10 GHz	IPC-TM 6502.5.5.5		2.50		2.50
Fattore di dissipazione @ 10 GHz	IPC-TM 6502.5.5.5		0.0019		0.0019
Assorbimento di umidità	IPC-TM 6502.6.2.1	%	< 0.02	%	< 0.02
Rottura dielettrica	IPC-TM 650 2.5.6	kV	> 60	kV	> 60
Resistenza al volume	IPC-TM 6502.5.17.1	Mohm/cm	107	Mohm/cm	107
Resistenza superficiale	IPC-TM 6502.5.17.1	Oh, mio Dio.	107	Oh, mio Dio.	107
Resistenza all'arco	IPC-TM 650 2.5.1	secondi	> 180	secondi	> 180
Forza flessibile longitudinale	IPC-TM 650 2.4.4	Peso in kg.	> 23,000	N/mm2	>159
Forza flessibile trasversale	IPC-TM 650 2.4.4	Peso in kg.	> 19,000	N/mm2	>131
Forza di buccia (1 oz di rame)	IPC-TM 650 2.4.8	Peso/lineare in.	12.0	N/mm	2.1
Conduttività termica	ASTM F 433	W/m/K	0.19	W/m/K	0.19
X-y CTE	ASTM D 3386 (TMA)	ppm/°C	9-12	ppm/°C	9-12
z CTE	ASTM D 3386 (TMA)	ppm/°C	130-145	ppm/°C	130-145
Classificazione di infiammabilità UL-94	UL-94		V-0		V-0
