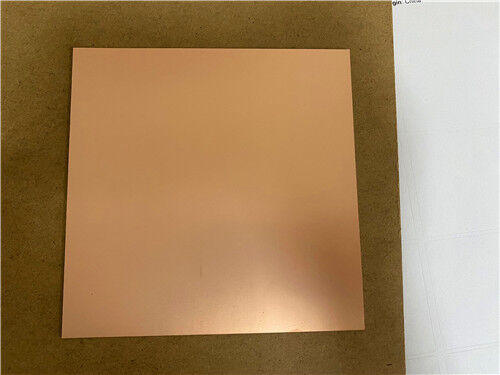

Wangling's F4BME217 è un laminato composito PTFE ad alte prestazioni progettato per applicazioni RF e microonde esigenti.E' un prodotto superiore., proprietà elettriche costanti.
Questo materiale di nuova generazione supera significativamente il suo predecessore, F4B220, offrendo minori perdite dielettriche, maggiore resistenza isolante e maggiore stabilità.sostituti nazionali ad alte prestazioni di laminati importati comparabili.
Varianti di materiale chiave:
La formulazione dielettrica del nucleo è disponibile in due configurazioni di fogli di rame per soddisfare esigenze specifiche di applicazione:
F4BM217:Rivestito con foglio di rame elettrodeposito (ED) standard, è una soluzione conveniente per applicazioni standard ad alta frequenza in cui una bassa intermodulazione passiva (PIM) non è critica.
F4BME217:Rivestito con rame RTF (Reverse-Treated Foil). Questa configurazione offre prestazioni superiori a basso PIM, consente un'incisione più precisa per circuiti a linea fine e riduce la perdita di conduttori,rendendolo ideale per progetti ad alta precisione.
Prestazioni personalizzate attraverso la scienza dei materiali:
Le proprietà elettriche e meccaniche di F4BME217 sono regolate con precisione regolando il rapporto tra PTFE e tessuto in fibra di vetro all'interno del composito.Questo permette di controllare le costanti dielettriche mantenendo caratteristiche di bassa perdita e una maggiore stabilità dimensionale.
Una costante dielettrica più elevata è ottenuta aumentando il contenuto di fibra di vetro, che migliora la stabilità dimensionale, abbassa il coefficiente di espansione termica e riduce la deriva di temperatura.
Tale aggiustamento comporta un compromesso equilibrato, in quanto un rapporto più elevato di fibra di vetro può comportare un aumento marginale della perdita dielettrica.
Questa flessibilità di progettazione consente agli ingegneri di selezionare il materiale ottimale per un perfetto equilibrio tra prestazioni elettriche, robustezza meccanica e requisiti di lavorazione.
Casi di applicazione tipici
- Microonde, RF e radar.
- Cambi di fase, componenti passivi
- Divisori di potenza, accoppiatori, combinatori
- Reti di alimentazione, antenne di serie in fase.
- Comunicazione satellitare, antenne della stazione base.
| Parametri tecnici del prodotto |
Modello di prodotto e scheda dati |
| Caratteristiche del prodotto |
Condizioni di prova |
Unità |
F4BME217 |
| Costante dielettrica (tipica) |
10 GHz |
/ |
2.17 |
| Tolleranza di costante dielettrica |
/ |
/ |
± 0.04 |
| Tangente di perdita (tipico) |
10 GHz |
/ |
0.001 |
| 20 GHz |
/ |
0.0014 |
| Coefficiente di temperatura costante dielettrica |
-55°C-150°C |
PPM/°C |
- 150 dollari. |
| Forza della buccia |
1 OZ F4BM |
N/mm |
> 1.8 |
| 1 OZ F4BME |
N/mm |
> 1.6 |
| Resistenza al volume |
Condizione standard |
MΩ.cm |
≥ 6 × 10^6 |
| Resistenza superficiale |
Condizione standard |
MΩ |
≥ 1 × 10^6 |
| Forza elettrica (direzione Z) |
5KW,500V/s |
KV/mm |
> 23 |
| Tensione di rottura (direzione XY) |
5KW,500V/s |
KV |
> 30 |
| Coefficiente di espansione termica |
Direzione XY |
-55°C a 288°C |
ppm/oC |
25, 34 |
| Direzione Z |
-55°C a 288°C |
ppm/oC |
240 |
| Stress termico |
260°C, 10 secondi, 3 volte |
Nessuna delaminazione |
| Assorbimento dell'acqua |
20±2°C, 24 ore |
% |
≤ 0.08 |
| Densità |
Temperatura ambiente |
g/cm3 |
2.17 |
| Temperatura di funzionamento a lungo termine |
Camera ad alta e bassa temperatura |
°C |
-55 ¢ + 260 |
| Conduttività termica |
Direzione Z |
W/(M.K) |
0.24 |
| PIM |
Solo applicabile a F4BME |
dBc |
≤ 159 |
| Infiammabilità |
/ |
UL-94 |
V-0. |
| Composizione del materiale |
PTFE, fibre di vetro
F4BM accoppiato con foglio di rame ED, F4BME accoppiato con foglio di rame trattato al contrario (RTF). |
