Laminato ramato DiClad 880 ad alta velocità

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

Diclad 880

Spessore laminato:

0,508 mm 0,762 mm 1,524 mm

Dimensioni del laminato:

12"X18"(305X457 mm); 18"X12"(457X305mm); 18"X24"(457X610mm); 24"X

Peso del rame:

0,5 OZ (0,018 mm) 1 OZ (0,035 mm)

Evidenziare:

Laminato DiClad 880 ad alta velocità

Laminato ramato con garanzia

Laminato ad alta frequenza DiClad 880

Descrizione del prodotto

I laminati DiClad 880 sono substrati compositi tessuti in fibra di vetro/PTFE progettati per circuiti stampati.Questi laminati offrono una gamma di opzioni, dalla più bassa costante dielettrica disponibile e dal fattore di dissipazione a versioni più rinforzate con maggiore stabilità dimensionale..

Il rinforzo in fibra di vetro tessuto nei materiali DiClad offre una stabilità dimensionale superiore rispetto ai laminati PTFE in fibra di vetro non tessuta con costanti dielettriche simili.Il processo controllato di Rogers per il rivestimento e l'allineamento dei strati di tessuto in fibra di vetro consente una più ampia selezione di costanti dielettriche e garantisce un'eccezionale uniformità della costante dielettrica.

I laminati DiClad 880 sono ideali per applicazioni che richiedono prestazioni elettriche precise, come filtri, accoppiatori e amplificatori a basso rumore, dove l'uniformità dielettrica è essenziale.Sono anche adatti per divisori di potenza e combinatori, dove è critico una bassa perdita di segnale.

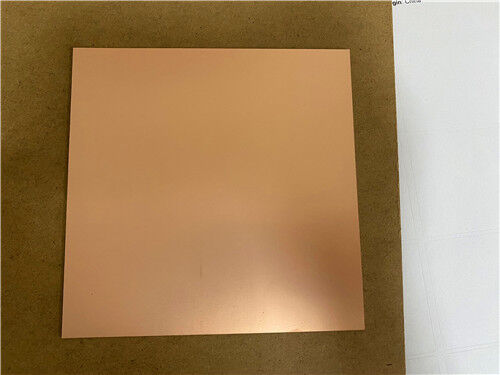

Laminato ramato DiClad 880 ad alta velocità 0

Caratteristiche e vantaggi:
- Tangente di perdita estremamente bassa
- Ottima stabilità dimensionale
- elevata uniformità delle prestazioni del prodotto
- Proprietà elettriche stabili in tutta la frequenza
- prestazioni meccaniche costanti
- Eccellente resistenza chimica

Applicazioni tipiche:
- Reti di alimentazione radar militari
- Reti di serie in fase commerciali
- Antenne per stazioni base a bassa perdita
- Sistemi di guida dei missili
- antenne radio digitali
- filtri, accoppiatori e amplificatori a basso rumore (LNA)

Proprietà	DiClad 880	Unità	Condizioni di prova	Metodo di prova
Proprietà elettriche	-	-	-	-
Costante dielettrica (10 GHz)	2.17, 2.20	-	23 ̊C @ 50% RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Costante dielettrica (1 MHz)	2.17, 2.20	-	23 ̊C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Fattore di dissipazione (10 GHz)	0.0009	-	23 ̊C @ 50% RH 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Fattore di dissipazione (1 MHz)	0.0008	-	23 ̊C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Coefficiente termico della costante dielettrica	- 160	ppm/ ̊C	-10 a 140 ̊C 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Resistenza al volume	1.4 x 109	MΩ-cm	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Resistenza superficiale	2.9 x 106	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Rottura dielettrica	> 45	kV	D48/50	ASTM D-149
Resistenza all'arco	> 180	-	-	ASTM D-495
Proprietà termiche	-	-	-	-
Coefficiente di espansione termica - x	25	ppm/ ̊C	-50 °C a 150 °C	IPC TM-650 2.4.41
Coefficiente di espansione termica - y	34	ppm/ ̊C	-50 °C a 150 °C	IPC TM-650 2.4.41
Coefficiente di espansione termica - z	252	ppm/ ̊C	-50 °C a 150 °C	IPC TM-650 2.4.24
Conduttività termica	0.25	W/(m.K)	-	ASTM E1461
Proprietà meccaniche	-	-	-	-
Forza della buccia di rame	14	Peso/in	10s @ 288 ̊C 35 μm di foglio	IPC TM-650 2.4.8
Modulo dei giovani	267, 202	kpsi	23 ̊C @ 50% RH	ASTM D-638
Resistenza alla trazione (MD, CMD)	8.1, 7.5	kpsi	23 ̊C @ 50% RH	ASTM D-882
Modulo di compressione	237	kpsi	23 ̊C @ 50% RH	ASTM D-695
Modulo flessibile	357	kpsi	23 ̊C @ 50% RH	ASTM D-3039
Proprietà fisiche	-	-	-	-
Infiammabilità	V-0.	-	C48/23/50 e C168/70	UL 94
Assorbimento di umidità	0.02	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Densità	2.23	g/cm3	C24/23/50 Metodo A	ASTM D792
Spese di gas della NASA	-	-	-	-
Perdita di massa totale	0.01	%	125°C, ≤ 10−6 torr	NASA SP-R-0022A
Volatili raccolti	0.01	%	125°C, ≤ 10−6 torr	NASA SP-R-0022A
Ricupero di vapore acqueo	0.0	%	125°C, ≤ 10−6 torr	NASA SP-R-0022A

Laminato ramato DiClad 880 ad alta velocità 1
