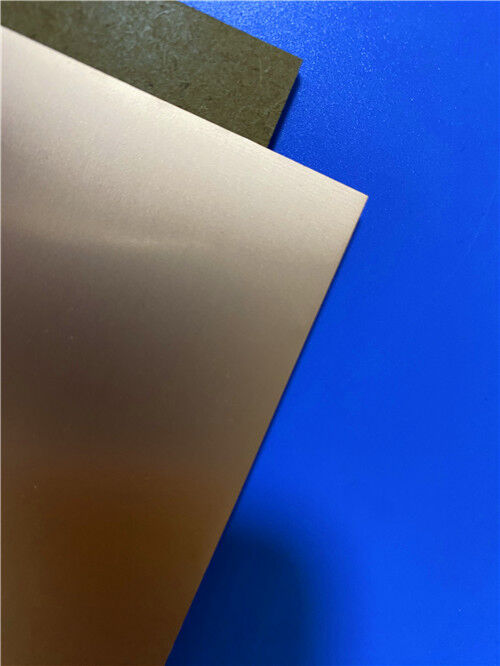

Lastra laminata ramata per circuito stampato RF TLY-5Z

I laminati TLY-5Z sono compositi PTFE riempiti di vetro ad alte prestazioni integrati con rinforzo in fibra di vetro intrecciata. Progettata appositamente per casi d'uso a bassa densità, questa struttura caricata in vetro è ottimizzata per applicazioni sensibili al peso come i sistemi aerospaziali con rigorosi requisiti di leggerezza.

Questa formulazione specializzata produce un composito dimensionalmente stabile, un attributo prestazionale irraggiungibile con materiali PTFE non rinforzati. Il design a bassa densità conferisce inoltre al composito un coefficiente di espansione termica (CTE) dell'asse Z ridotto al minimo, una caratteristica che i compositi convenzionali ricchi di PTFE non possono replicare. Rispetto ai compositi PTFE standard a bassa costante dielettrica, TLY-5Z offre una stabilità termica di gran lunga superiore, mitigando efficacemente lo stress indotto dall'espansione dell'asse Z sui fori passanti placcati (PTH).

Dal punto di vista dei costi, TLY-5Z rappresenta una soluzione altamente competitiva. La sua architettura riempita di vetro offre un'alternativa economica ai laminati standard rivestiti in rame ricchi di PTFE, rendendolo praticabile per applicazioni a microonde commerciali ad alto volume in cui i substrati con predominanza di PTFE sarebbero economicamente proibitivi. TLY-5Z è particolarmente adatto per progetti di schede a cablaggio stampato (PWB) che pongono sfide di produzione estreme o mostrano inaffidabilità termica se fabbricati con substrati tradizionali ricchi di PTFE. I substrati convenzionali a predominanza di PTFE sono soggetti a difetti di perforazione del PTH, che spesso richiedono una spessa placcatura in rame per garantire l'affidabilità di base; anche in questo caso, i PWB risultanti sono suscettibili al cracking indotto dal ciclo termico. Al contrario, TLY-5Z presenta un'espansione termica inferiore del 50% rispetto ai substrati ricchi di PTFE, vanta una maggiore perforabilità e dimostra una robusta resistenza ai cicli termici. La cucitura a terra lungo le linee di trasmissione può essere implementata senza soluzione di continuità mantenendo l'affidabilità termica a lungo termine. Per progetti stripline complessi multistrato, TLY-5Z supera con un margine significativo le prestazioni dei substrati ricchi di PTFE esistenti. Inoltre, questo materiale è particolarmente adatto per applicazioni SIW (Substrate Integrated Waveguide) che incorporano numerosi via di soppressione della modalità.


TLY-5Z è completamente compatibile con i fogli di rame ultra lisci, comprese le ultime varianti di fogli di rame ULP (profilo ultra basso). Presenta inoltre un coefficiente di temperatura della costante dielettrica (TcK) ridotto rispetto ai materiali convenzionali con una costante dielettrica di 2,2.


Vantaggi principali

• Basso coefficiente di dilatazione termica (CTE) dell'asse Z
• Stabilità eccezionale del foro passante placcato (PTH).
• Bassa densità (1,92 g/cm³)
• Rapporto prezzo/prestazioni superiore
• Eccellente resistenza alla pelatura
• Compatibilità con lamine di rame ultrapiatte


Applicazioni tipiche

• Componenti aerospaziali
• Antenne leggere per aerei
• Componenti passivi RF
