F4BME220 Materia prima di PCB lamiera rivestita di rame
  • Nome

F4BME220 Materia prima di PCB lamiera rivestita di rame

MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
Numero di parte:
F4BME220
Spessore laminato:
0,1 mm 0,127 mm 0,2 mm 0,25 mm 0,5 mm 0,508 mm 0,762 mm 0,8 mm 1,0 mm 1,5 mm 1,524 mm 1,575 mm 2,0 m
Dimensioni del laminato:
460x610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840m
Peso del rame:
0,5 OZ (0,018 mm), 1 OZ (0,035 mm)
Evidenziare:

F4BME220 lamiera placcata in rame

,

Materiale grezzo per PCB laminato di rame

,

Laminato ramato con garanzia

Descrizione del prodotto

F4BME220 è prodotto attraverso processi precisi utilizzando tessuto in fibra di vetro, resina di politetrafluoroetilene (PTFE) e pellicola di PTFE. Presenta proprietà elettriche superiori rispetto all'F4B standard, tra cui un intervallo di costante dielettrica più ampio, una minore perdita dielettrica, una maggiore resistenza di isolamento e una maggiore stabilità, che lo rendono una valida alternativa a prodotti internazionali comparabili.

Gli strati dielettrici di F4BM220 e F4BME220 sono identici, ma utilizzano fogli di rame diversi: F4BM220 utilizza un foglio di rame ED ed è destinato ad applicazioni in cui il PIM non è specificato; F4BME220 utilizza un foglio di rame RTF trattato in modo inverso, offrendo eccellenti prestazioni PIM, un controllo del circuito più accurato e una ridotta perdita del conduttore.

Sia F4BM220 che F4BME220 consentono una regolazione precisa della costante dielettrica modificando il rapporto tra PTFE e tessuto in fibra di vetro. Questa ottimizzazione consente di ottenere una bassa perdita di segnale migliorando al tempo stesso la stabilità dimensionale. Una costante dielettrica più elevata corrisponde ad un maggiore contenuto di fibra di vetro, con conseguente migliore stabilità dimensionale, un coefficiente di dilatazione termica inferiore, migliori caratteristiche di deriva termica e un moderato aumento della perdita dielettrica.

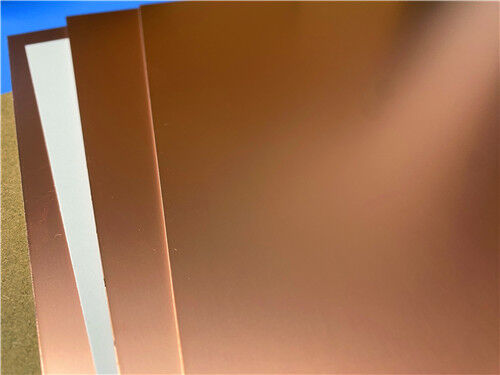

F4BME220 Materia prima di PCB lamiera rivestita di rame 0

Caratteristiche del prodotto:

  • Opzioni di costante dielettrica (Dk) da 2,17 a 3,0, con possibilità di personalizzazione
  • Caratteristiche di bassa perdita
  • F4BME con foglio di rame RTF fornisce eccellenti prestazioni PIM
  • Varietà di dimensioni per ridurre gli sprechi di materiale e i costi
  • Resistente alle radiazioni con basso degassamento
  • Disponibile in commercio in grandi quantità ad un prezzo competitivo

Applicazioni tipiche:

  • Sistemi a microonde, RF e radar
  • Sfasatori e componenti passivi
  • Divisori, accoppiatori e combinatori di potenza
  • Reti di alimentazione e antenne a schiera
  • Comunicazioni satellitari e antenne per stazioni base



Parametri tecnici del prodotto Modello del prodotto e scheda tecnica
Caratteristiche del prodotto Condizioni di prova Unità F4BME220
Costante dielettrica (tipica) 10GHz / 2.2
Tolleranza costante dielettrica / / ±0,04
Perdita tangente (tipica) 10GHz / 0,001
20GHz / 0,0014
Coefficiente di temperatura costante dielettrica -55ºC~150ºC ppm/℃ -142
Forza della pelatura 1 OZ F4BM N/mm >1,8
1 ONCIA F4BME N/mm >1.6
Resistività del volume Condizione standard MΩ.cm ≥6×10^6
Resistività superficiale Condizione standard MΩ ≥1×10^6
Forza elettrica (direzione Z) 5KW,500V/s KV/mm >23
Tensione di rottura (direzione XY) 5KW,500V/s KV >30
Coefficiente di dilatazione termica Direzione XY -55º~288ºC ppm/ºC 25, 34
Direzione Z -55º~288ºC ppm/ºC 240
Stress termico 260 ℃, 10 s, 3 volte Nessuna delaminazione
Assorbimento d'acqua 20±2℃, 24 ore % ≤0,08
Densità Temperatura ambiente g/cm3 2.18
Temperatura operativa a lungo termine Camera ad alta-bassa temperatura ℃ -55～+260
Conducibilità termica Direzione Z W/(MK) 0,24
PIM Applicabile solo a F4BME dBc ≤-159
Infiammabilità / UL-94 V-0
Composizione materiale / /



F4BME220 Materia prima di PCB lamiera rivestita di rame 1
