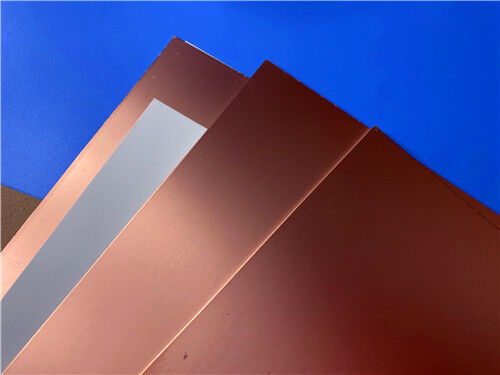

Lastra laminata rivestita in rame F4BTMS233

F4BTMS233 è un'iterazione avanzata della serie F4BTM, sviluppata attraverso miglioramenti innovativi alla sua formulazione e ai processi di produzione. Integrando un'elevato contenuto ceramico e rinforzandolo con tessuto in fibra di vetro ultrafine, questo materiale offre caratteristiche di prestazioni significativamente migliorate, tra cui un intervallo di costante dielettrica più ampio. Si qualifica come una soluzione di grado aerospaziale, altamente affidabile, in grado di sostituire direttamente materiali internazionali comparabili.

La composizione raffinata — tessuto di vetro ultra-sottile minimo combinato con un'elevata e uniforme distribuzione di particelle nano-ceramiche specializzate all'interno della resina PTFE — minimizza gli effetti di intreccio del vetro durante la trasmissione del segnale, riduce la perdita dielettrica e migliora la stabilità dimensionale. L'anisotropia sugli assi X, Y e Z è ridotta, mentre l'intervallo di frequenza operativa, la rigidità dielettrica e la conducibilità termica sono aumentati. Il materiale mantiene anche un basso coefficiente di espansione termica e proprietà dielettriche stabili sulle variazioni di temperatura.

Standard con lamina di rame a basso profilo RTF, la serie F4BTMS riduce la perdita del conduttore garantendo al contempo una forte resistenza alla pelatura e può essere abbinata a substrati in rame o alluminio.

I PCB che utilizzano questo materiale sono compatibili con le tecniche di lavorazione standard dei laminati PTFE. Le sue proprietà meccaniche e fisiche superiori supportano progetti multistrato, ad alto numero di strati e backplane, offrendo al contempo un'eccellente fabbricabilità per interconnessioni ad alta densità e circuiti a linea sottile.

Caratteristiche principali

• Tolleranza della costante dielettrica stretta con prestazioni coerenti da lotto a lotto.
• Perdita dielettrica eccezionalmente bassa.
• Costante dielettrica stabile e bassa perdita fino a 40 GHz, supportando applicazioni sensibili alla fase.
• Eccellente stabilità termica da –55°C a 150°C, garantendo una risposta in frequenza e fase affidabile.
• Elevata resistenza alle radiazioni con proprietà elettriche e meccaniche mantenute dopo l'esposizione.
• Basso degassamento, conforme agli standard di degassamento sottovuoto di grado spaziale.
• Basso CTE nelle direzioni X, Y e Z per una stabile stabilità dimensionale e integrità PTH.
• Conducibilità termica migliorata per applicazioni ad alta potenza.
• Stabilità dimensionale superiore.
• Basso assorbimento di umidità.

Applicazioni tipiche

• Sistemi aerospaziali e avionici, comprese apparecchiature spaziali e di cabina.
• Componenti a microonde e RF.
• Radar e sistemi radar militari.
• Reti di alimentazione.
• Antenne sensibili alla fase e antenne phased array.
• Comunicazioni satellitari e sistemi correlati.
