Rogers RT duroid5870 Foglio laminato rivestito di rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

Rogers RT duroide 5870

Spessore laminato:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,575 mm 3,175 mm

Dimensioni del laminato:

18X12 pollici (457X305 mm); 18X24 pollici (457X610 mm)

Peso del rame:

0,5 OZ (0,018 mm), 1 OZ (0,035 mm)

Evidenziare:

Rogers RT duroid5870 lamiera

Laminato ramato con garanzia

NT1 stratificazione

Descrizione del prodotto

RT/duroid 5870 è un composito in PTFE rinforzato con microfibra di vetro progettato specificamente per implementazioni di circuiti a strisce e a microstrisce ad alta precisione.

L'architettura in microfibra orientata in modo casuale del materiale offre un'eccezionale uniformità della costante dielettrica (Dk), una caratteristica che garantisce valori Dk coerenti non solo tra i singoli pannelli,ma anche su un ampio spettro di frequenze operativeIn combinazione con il suo fattore di dissipazione intrinsecamente basso (Df), questo attributo estende l'applicabilità del materiale alla banda Ku e ai sistemi a frequenza superiore.

RT/duroid 5870 laminati presentano un'eccezionale lavorabilità, consentendo un taglio, un taglio e una modellazione di precisione.il materiale composito dimostra una robusta resistenza a tutti i solventi e reagenti chimici, sia a caldo che a freddo, comunemente utilizzati nell'incisione dei circuiti stampati, nonché processi di rivestimento di bordi e fori.

Come offerta standard, RT/duroid 5870 è fornito come laminati rivestiti di rame a doppio lato,di rame elettrodeposito (EDC) con uno spessore di 1⁄2 ‰ 2 oz/ft2 (8 ‰ 70 μm) o di varianti EDC trattate al contrarioPer le applicazioni che richiedono prestazioni elettriche più rigorose, il composito può anche essere rivestito con foglio di rame laminato.sono disponibili su specifica.

Nota critica per l'ordinazione: per garantire un'adempimento accurato, gli ordini dei laminati RT/duroid 5870 devono specificare chiaramente i seguenti parametri: spessore dielettrico e tolleranza corrispondente,tipo di foglio di rame (rollata), elettrodeposito, o EDC trattato al contrario), e il peso richiesto della lamina di rame.

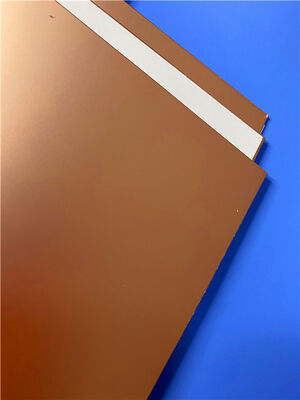

Rogers RT duroid5870 Foglio laminato rivestito di rame 0

Caratteristiche chiave

Perdite elettriche basse leader nel settore tra i materiali PTFE rinforzati
Assorbimento minimo di umidità
Caratteristiche isotropiche del materiale
prestazioni elettriche costanti in un ampio intervallo di frequenze
Resistenza chimica superiore

Applicazioni tipiche

Antenne a banda larga per l'aviazione commerciale
Circuiti a micro strisce e a strisce
Sistemi a onde millimetriche
Sistemi radar militari
Sistemi di guida dei missili
Antenne radio digitali punto-punto

NT1 diametro
Immobili	NT1comunicazione		Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,ε Processo	2.33 2.33±0.02 di specifica.		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Costante dielettrica	2.33		Z	N/A	da 8 GHz a 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ	0.0005 0.0012		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coefficiente termico di ε	-115		Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistenza al volume	2 x 10⁷		Z	Mohm cm	C/96/35/90	ASTM D 257
Resistenza superficiale	3 x 10⁷		Z	Oh, mio Dio.	C/96/35/90	ASTM D 257
Calore specifico	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Calcolato
Modulo di trazione	Prova a 23°C	Prova a 100°C	N/A	MPa ((kpsi)	A	ASTM D 638
	1300(189)	490(71)	X
	1280 ((185)	430(63)	Y
Lo stress estremo	50(7.3)	34(4.8)	X
Lo stress estremo	42(6.1)	34(4.8)	Y
La tensione suprema	9.8	8.7	X	%
La tensione suprema	9.8	8.6	Y	%
Modulo di compressione	1210(176)	680(99)	X	MPa ((kpsi)	A	ASTM D 695
	1360(198)	860(125)	Y
	803 ((120)	520(76)	Z
Lo stress estremo	30(4.4)	23(3.4)	X
	37 ((5.3)	25(3.7)	Y
	54(7.8)	37 ((5.3)	Z
La tensione suprema	4	4.3	X	%
	3.3	3.3	Y
	8.7	8.5	Z
Assorbimento di umidità	0.02		N/A	%	0.62" ((1.6mm) D48/50	ASTM D 570
Conduttività termica	0.22		Z	W/m/k	80°C	ASTM C 518
Coefficiente di espansione termica	22 28 173		X Y Z	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		N/A	°C TGA	N/A	ASTM D 3850
Densità	2.2		N/A	gm/cm3	N/A	ASTM D 792
Peeling di rame	27.2(4.8)		N/A	Pli ((N/mm)	1 oz ((35 mm) di foglio EDC dopo il galleggiamento della saldatura	IPC-TM-650 2.4.8
Infiammabilità	V-0.		N/A	N/A	N/A	UL 94
Processo senza piombo compatibile	- Sì, sì.		N/A	N/A	N/A	N/A

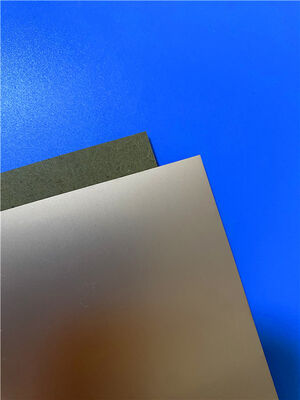

Rogers RT duroid5870 Foglio laminato rivestito di rame 1
