Circuiti ad alta frequenza WL-CT330 PCB a 4 strati con placcatura in oro per immersione

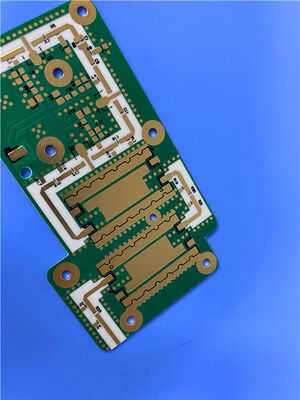

Si tratta di un PCB rigido a 4 strati fabbricato con un sistema di materiali compositi ad alte prestazioni, WL-CT330 e High Tg FR-4 (S1000-2M).Integra le perdite ultra basse e la stabilità ad alta frequenza del WL-CT330 con la robustezza meccanica dell'High Tg FR-4, conforme agli standard industriali, con spessore di 2.7 mm, peso di rame di 1 oz per tutti gli strati, e finitura superficiale Immersion Gold,garantire prestazioni affidabili per applicazioni RF e elettroniche di fascia alta.

Dettagli dei PCB

Piattaforma di PCB-su.

Questo è un PCB rigido a 4 strati con la seguente struttura di impilazione (da cima a fondo):

Opere d'arte eQualitàNorme

Gerber RS-274-X è il formato specificato per questo PCB, che è universalmente riconosciuto come lo standard dell'industria per la fabbricazione di PCB.Questo formato garantisce la compatibilità con la maggior parte delle apparecchiature di produzione e software di progettazione professionali, che consente una conversione accurata dei dati di progettazione del circuito in PCB fisici.che stabilisce rigorose linee guida in materia di prestazioni e affidabilità dei componenti elettronici, garantendo che il prodotto sia adatto alle esigenze operative commerciali e industriali.

Disponibilità

Questo PCB ad alte prestazioni è disponibile per la spedizione in qualsiasi paese del mondo.e il prodotto verrà consegnato direttamente alla loro sede a livello globale.

Introduzione del WL-CT330

WL-CT330 è un laminato ad alta frequenza termoassorbente composto da resina di idrocarburi, ceramica composita e rinforzo in fibra di vetro.e un elevato Tg (> 280°C) per l'affidabilità termica; processi come il FR4 (più semplice del PTFE), supporta l'assemblaggio senza piombo (260 °C) ed è un'alternativa conveniente ai materiali tradizionali ad alta frequenza per i progetti RF ad alta velocità.

Applicazioni tipiche

• Stazioni base 5G/6G e antenne a fascia
• Radar per autoveicoli (ADAS, V2X)
• Comunicazione e navigazione via satellite
• Radar aerospaziale/difesa (allarme anticipato, aereo)
• Amplificatori e ricevitori di potenza RF
• Aerei a bassa velocità e attrezzature per server/rete

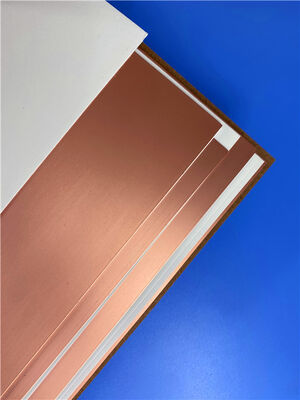

Tela in fibra di vetro in polimero ceramico organico laminato rivestito di rame serie WL-CT e WL-CT330

La serie WL-CT di tessuti laminati in fibra di vetro in polimero ceramico organico è un materiale ad alta frequenza basato su un sistema di resina termoassorbente.di ceramica, e tessuto in fibra di vetro, offrendo prestazioni a bassa perdita soddisfacendo i requisiti di progettazione ad alta frequenza.rendendolo più facile da elaborare rispetto ai materiali PTFE e fornendo una migliore stabilità e consistenza del circuitoPuò servire come sostituto di prodotti stranieri simili.

La resina di idrocarburi e la ceramica composita presentano eccellenti perdite ridotte, resistenza alle alte temperature e stabilità alla temperatura.Queste caratteristiche consentono ai materiali della serie di mantenere una costante dielettrica stabile e prestazioni di perdita attraverso variazioni di temperatura, con un basso coefficiente di espansione termica e un elevato valore TG superiore a 280°C.

Le opzioni di costante dielettrica disponibili per questa serie includono 3.00, 3.30, 3.38, 3.48, 4.10, e 6.15.

Questa serie è disponibile con foglio di rame ED o foglio di rame RTF trattato al contrario.e minore perdita di inserimentoIl foglio di rame RTF viene applicato con un trattamento di supporto adesivo, che aumenta lo spessore del materiale di 0,018 mm (0,7 mil), garantendo una buona resistenza all'adesione.

Questa serie può essere combinata con substrati di alluminio per formare materiali ad alta frequenza a base di alluminio.

Le schede di circuito possono essere lavorate utilizzando tecnologie standard di lavorazione delle schede FR4.che li rende adatti per impianti a più stratiInoltre, presentano un'eccezionale elaborabilità nella fabbricazione di circuiti a buco denso e a linea fine.

Caratteristiche del prodotto

• Tolleranza di bassa costante dielettrica e bassa perdita
• Sistema di resina termosettante in ceramica ad idrocarburi, che offre una migliore elaborabilità dei PCB e una migliore resistenza al calore
• Eccellenti caratteristiche dielettriche a temperatura costante con variazioni minime rispetto alla temperatura
• Il coefficiente di espansione termica in direzione X/Y corrisponde a quello della lamina di rame; la bassa espansione termica dell'asse Z garantisce la stabilità termica dimensionale e l'affidabilità del foramento
• Valore di TG elevato superiore a 280°C, mantenendo la stabilità dimensionale e la qualità del rame per foro a temperature elevate
• Alta conduttività termica, superiore a materiali termoplastici simili, adatti ad applicazioni ad alta potenza
• Prodotto commercializzato, di grande volume ed economicamente conveniente
• Eccellente resistenza alle radiazioni; mantiene proprietà dielettriche e fisiche stabili dopo esposizione a dosi elevate di radiazioni
• Basse prestazioni di deflusso di gas; soddisfa i requisiti di deflusso di gas a vuoto per l'aeronautica, testati secondo i metodi standard per la volatilità dei materiali in condizioni di vuoto
