20 strati HDI PCB TU-872 SLK TG200 Low Dk High Speed Board

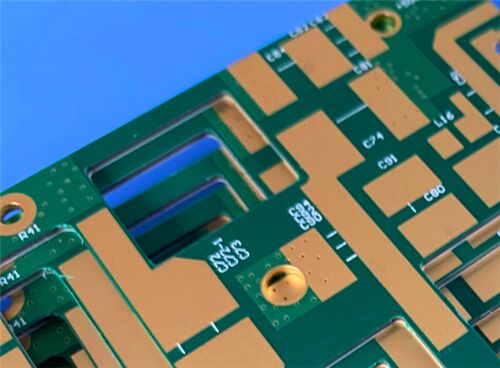

Questo PCB è classificato come una scheda di circuito interconnesso ad alta densità a 20 strati con dielettrico epossidico FR4 modificato TU-872 SLK con un rating TG200.5 oz di rame interno e 1 oz di rame esterno, con uno spessore del pannello finito di 3 mm. La superficie del pannello è coperta da una maschera verde di saldatura a doppio lato, abbinata a una pellicola bianca,mentre il trattamento superficiale di nickel-palladio-oro di alta qualità garantisce una costante conducibilità superficialeIn linea con i rigorosi criteri IPC-Class-3, questo avanzato laser-basedPCB HDIintegrato con circuiti di impedenza di precisione e vias completamente riempiti di resina.questa scheda di circuiti a bassa perdita ad alta velocità si adatta perfettamente all'hardware di elaborazione ad alte prestazioni, stazioni base di telecomunicazione e server ad alta frequenza.

Specificativi dei PCB

Formato dell'opera d'arte e standard di conformità

Formato di grafica: fornito in Gerber RS-274-X, il formato industriale universale per schede HDI multilivello ad alta precisione.

Grado di qualità: IPC-Class-3, il più alto livello di riferimento industriale per le apparecchiature elettroniche ad alta affidabilità.

Disponibilità: supporta la spedizione globale per soddisfare la domanda in vari paesi.

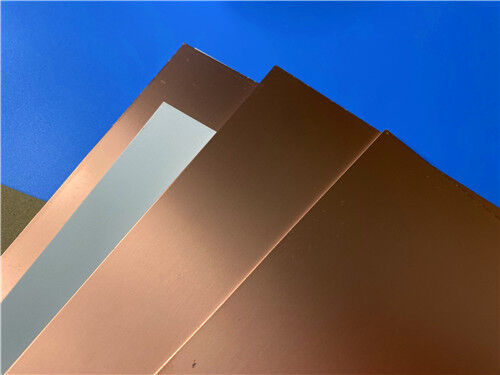

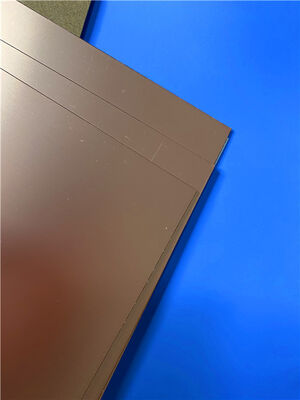

Introduzione del substrato TU-872 SLK

Il TU-872 SLK è un dielettrico epoxide FR4 modificato premium costruito con una formulazione di resina di fascia alta e rinforzato con fibra di vetro E tessuta standard.Questo materiale a bassa perdita ha una bassa costante dielettrica e un basso fattore di dissipazione, per la trasmissione digitale ad alta velocità e i circuiti ad alta frequenza a più strati, mantiene una grande compatibilità con i processi ecologici privi di piombo e con i flussi di lavoro FR4 convenzionali,fornendo una forte adattabilità alle strutture di laminazione complesse a più strati.

Il TU-872 SLK possiede caratteristiche fisiche e chimiche superiori, tra cui una notevole resistenza all'umidità, un'ottimizzata espansione termica dell'asse Z, un'inerzia chimica stabile e prestazioni termiche costanti.I composti incorporati della rete allilica aumentano la robustezza strutturale e la resistenza affidabile dei CAFValori Dk/Df costanti garantiscono prestazioni elettriche stabili in diversi spettri di frequenza, rendendo questo substrato un'opzione affidabile per l'hardware di comunicazione e di elaborazione di fascia alta.

Caratteristiche chiave del materiale

Vantaggi di prestazione e di elaborazione

Proprietà elettriche uniformi a basso Dk/Df per un funzionamento affidabile ad alta velocità e ad alta frequenza

L'espansione termica raffinata dell'asse Z limita la deformazione termica durante i cicli di laminazione

Una resistenza CAF affidabile previene il fallimento della corrosione dei filamenti anodici conduttivi

Forte tolleranza all'umidità per l'impiego in ambienti di lavoro umidi e difficili

Eccellente uniformità dimensionale, spessore costante e piattezza superiore

Durabilità meccanica affidabile per l'architettura dei fori e le procedure di saldatura

Piena compatibilità con i flussi di lavoro di montaggio senza piombo e con i flussi di lavorazione FR4 tradizionali

Applicazioni tipiche del TU-872 SLK

Il TU-872 SLK funge da dielettrico ad alta velocità a bassa perdita, adatto alle infrastrutture di comunicazione e calcolo commerciali di alta qualità:

- circuiti a radiofrequenza e moduli di elaborazione del segnale ad alta frequenza

- schede di backplane e schede madri per sistemi di calcolo ad alte prestazioni

- schede di linea di comunicazione e apparecchiature industriali di archiviazione dei dati

- Le schede principali dei server e le stazioni base di telecomunicazione

- Router per reti di ufficio e impianti di trasmissione del segnale a banda larga
