F4BME233 Fogli di laminato rivestito di rame per substrato PCB
  • Nome

F4BME233 Fogli di laminato rivestito di rame per substrato PCB

MOQ: 1 pezzo
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
Numero di parte:
F4BME233
Spessore laminato:
0,1 mm 0,127 mm 0,2 mm 0,25 mm 0,5 mm 0,508 mm 0,762 mm 0,8 mm 1,0 mm 1,5 mm 1,524 mm 1,575 mm 2,0 m
Dimensioni del laminato:
460x610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840m
Peso del rame:
0,5 OZ (0,018 mm), 1 OZ (0,035 mm);
Evidenziare:

F4BME233 lamiera placcata in rame

,

Laminato di rame di substrato di PCB

,

Laminato ramato con garanzia

Descrizione del prodotto

F4BME233 è un materiale composito prodotto tramite una formulazione attentamente ingegnerizzata e un processo di produzione preciso, utilizzando tessuto di fibra di vetro, resina politetrafluoroetilene (PTFE) e film di PTFE. Rispetto ai laminati F4B standard, presenta proprietà elettriche migliorate, tra cui un intervallo di costante dielettrica più ampio, una minore perdita dielettrica, una maggiore resistenza di isolamento e una maggiore stabilità complessiva. Ciò lo rende un'alternativa adatta a prodotti internazionali simili.



Questo materiale viene fornito con un foglio di rame RTF trattato inversamente, che offre eccellenti prestazioni di intermodulazione passiva (PIM), un controllo di incisione superiore per circuiti di precisione e una ridotta perdita del conduttore.



La costante dielettrica di F4BME233 è controllata con precisione regolando il rapporto tra PTFE e rinforzo in fibra di vetro. Questo equilibrio garantisce sia una bassa perdita di segnale che una maggiore stabilità dimensionale. Varianti con costante dielettrica più elevata incorporano un maggiore contenuto di fibra di vetro, con conseguente miglioramento della stabilità dimensionale, minore espansione termica, migliori prestazioni dipendenti dalla temperatura e un corrispondente aumento della perdita dielettrica.



F4BME233 Fogli di laminato rivestito di rame per substrato PCB 0



Caratteristiche del prodotto

  • Intervallo costante dielettrica (Dk): 2,33
  • Prestazioni a bassa perdita
  • Eccellenti caratteristiche PIM con foglio RTF
  • Molteplici opzioni di dimensioni per l'ottimizzazione del materiale e il risparmio sui costi
  • Resistente alle radiazioni con basse proprietà di degassamento
  • Commercialmente disponibile in volume a un prezzo competitivo



Applicazioni tipiche

  • Sistemi a microonde, radiofrequenza e radar
  • Sfasatori e componenti passivi
  • Divisori di potenza, accoppiatori e combinatori
  • Reti di alimentazione e antenne phased array
  • Comunicazioni satellitari e antenne di stazioni base



Parametri tecnici del prodotto Modello prodotto e scheda tecnica
Caratteristiche del prodotto Condizioni di prova Unità F4BME233
Costante dielettrica (tipica) 10 GHz / 2,33
Tolleranza costante dielettrica / / ±0,04
Tangente di perdita (tipica) 10 GHz / 0,0011
20 GHz / 0,0015
Coefficiente di temperatura della costante dielettrica -55°C～150°C PPM/°C -130
Forza di pelatura 1 OZ F4BM N/mm >1,8
1 OZ F4BME N/mm >1,6
Resistività volumica Condizione standard MΩ.cm ≥6×10^6
Resistività superficiale Condizione standard MΩ ≥1×10^6
Resistenza elettrica (direzione Z) 5KW, 500V/s KV/mm >23
Tensione di breakdown (direzione XY) 5KW, 500V/s KV >32
Coefficiente di espansione termica Direzione XY -55°~288°C ppm/°C 22, 30
Direzione Z -55°~288°C ppm/°C 205
Stress termico 260°C, 10s, 3 volte Nessuna delaminazione
Assorbimento d'acqua 20±2°C, 24 ore % ≤0,08
Densità Temperatura ambiente g/cm³ 2,20
Temperatura operativa a lungo termine Camera ad alta-bassa temperatura °C -55～+260
Conducibilità termica Direzione Z W/(M.K) 0,28
PIM Applicabile solo a F4BME dBc ≤-159
Infiammabilità / UL-94 V-0
Composizione materiale / / PTFE, Tessuto di fibra di vetro
F4BM abbinato a foglio di rame ED, F4BME abbinato a foglio di rame trattato inversamente (RTF).



F4BME233 Fogli di laminato rivestito di rame per substrato PCB 1

Tag:

0.1 mm di lamiera rivestita di rame,

BME217 Laminato rivestito di rame,

Laminato rivestito di rame da 12 mm

Prodotti raccomandati

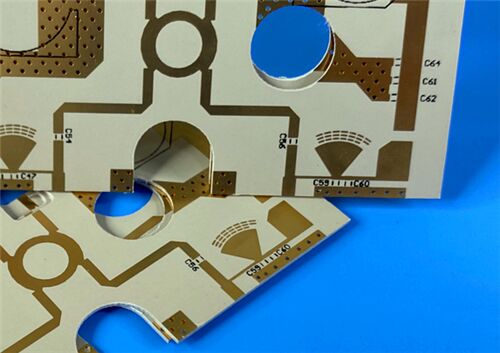

CLTE-MW PCB Material Laminati ad Alta Frequenza Lastra Rivestita di Rame
