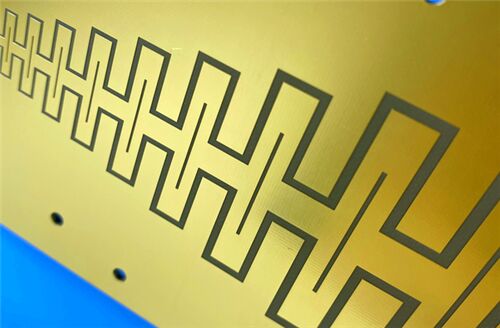

Scheda rigida a 2 strati PCB RF-10 da 10 mil, ad alta DK e a bassa perdita

Cerchi un PCB rigido a due strati ad alte prestazioni ottimizzato per applicazioni RF? This 2-layer rigid PCB is built with RF-10 copper clad laminates—a composite of ceramic-filled PTFE and woven fiberglass—designed to address the growing need for size reduction in RF applications while maintaining superior signal integrityProgettato secondo gli standard di qualità IPC-Classe 2, questo PCB offre prestazioni affidabili per applicazioni critiche come antenne a patch a microstrip, antenne GPS e componenti satellitari.Con particolare attenzione alla precisione, la durata e l'efficacia economica, questo PCB è ideale per ingegneri e team di approvvigionamento che cercano un substrato affidabile per progetti ad alta frequenza.

PCBSpecificitàs

Ogni aspetto del nostro PCB è progettato per la precisione e le prestazioni, assicurando coerenza e affidabilità in ogni unità:

Piattaforma di PCB-su Configurazione

Statistiche sui PCB

Substrato RF-10: chiave per prestazioni superiori

I laminati rivestiti di rame RF-10 sono la pietra angolare delle eccezionali prestazioni dei nostri PCB, progettati per soddisfare le esigenze delle applicazioni RF ad alta frequenza:

RF-10 è un composito di PTFE ricoperto di ceramica e fibra di vetro tessuta,offrendo una combinazione unica di costante dielettrica elevata (DK) e basso fattore di dissipazioneIl sottile rinforzo in fibra di vetro tessuto migliora la rigidità per una maneggevolezza più agevole e una maggiore stabilità dimensionale, rendendolo ideale sia per circuiti monolivello che multilivello.

Progettato per un costo-efficacia e tempi di consegna accettabili dal settore, RF-10 risponde alla necessità di riduzione delle dimensioni nelle applicazioni RF.combinato con bassa dissipazione, risulta in perdite ottimali di inserimento a frequenze più elevate dove le perdite di effetto cutaneo sono significative.

Caratteristiche chiave del PCB RF-10

Il nostro PCB a due strati RF-10 vanta caratteristiche leader nel settore che lo distinguono per applicazioni ad alta frequenza:

Costante dielettrica: 10,2 ± 0,3 a 10GHz

Fattore di dissipazione: 0,0025 a 10 GHz

Alta conduttività termica: 0,85 W/mk (non coperto)

CTE (coefficiente di espansione termica): x=16 ppm/°C, y=20 ppm/°C, z=25 ppm/°C

Basso assorbimento dell'umidità: 0,08%

Classificazione di infiammabilità: V-0 Risponde alle norme di sicurezza per dispositivi elettronici

Vantaggi della scelta del PCB RF-10

RF-10 PCB offre vantaggi tangibili per ingegneri, produttori e team di approvvigionamento:

Alta DK per la riduzione delle dimensioni del circuito RF Riduce l'impronta dei tuoi progetti RF senza sacrificare le prestazioni

Eccellente stabilità dimensionale Assicura prestazioni costanti attraverso variazioni di temperatura e processi di produzione

Tolleranza DK stretta (10,2 +/- 0,3) ️ Garantisce la coerenza su tutti i PCB, semplificando la progettazione e l'assemblaggio

Alta conduttività termica

Adesione eccellente ai rame liscio Assicura un'affidabile legame dei componenti e trasmissione del segnale

Basso X, Y, Z di espansione Riduce il rischio di guasto della giunzione della saldatura e deformazione del cartone

Ottimo rapporto prezzo/prestazioni Offre prestazioni RF di alta qualità a un prezzo conveniente

Applicazioni

Il nostro PCB a due strati RF-10 è specificamente progettato per applicazioni ad alta frequenza e alta affidabilità, tra cui:

• Antenne a patch a micro strisce
• Antenne GPS
• Componenti passivi (filtri, accoppiatori, divisori di potenza)
• Sistemi di prevenzione delle collisioni degli aeromobili
• Componenti satellitari

Qualità e disponibilità

Standard di qualità: IPC-Classe 2 Risponde ai requisiti di qualità più comuni del settore per i prodotti elettronici di servizio dedicati, garantendo prestazioni affidabili e durata prolungata.IPC-Class 2 è ampiamente utilizzato per dispositivi di comunicazione, strumenti industriali e altre applicazioni che richiedono prestazioni costanti.

Formato di grafica: Gerber RS-274-X

Disponibilità: in tutto il mondo Offriamo spedizioni globali per soddisfare le esigenze di ingegneri e produttori in tutto il mondo, con tempi di consegna accettabili dall'industria.
