PCB S1000-2M a 16 strati, rame pesante da 3oz, finitura HASL

Questo PCB a 16 strati è fabbricato utilizzando laminato S1000-2M (TG 180°C) con rame pesante da 3oz per strato, raggiungendo uno spessore pressato di 6,7 mm. Presenta una finitura superficiale Lead-Free Hot Air Solder Leveling (HASL), maschera di saldatura blu con serigrafia bianca. Il materiale S1000-2M FR-4 conferisce al PCB un'eccellente resistenza ambientale e lavorabilità, mentre il rame pesante da 3oz migliora la capacità di trasporto di corrente e la dissipazione del calore. Soddisfa i requisiti di prestazione dei sistemi elettronici ad alto numero di strati e ad alta potenza nei settori dell'informatica, della comunicazione e dell'elettronica automobilistica.

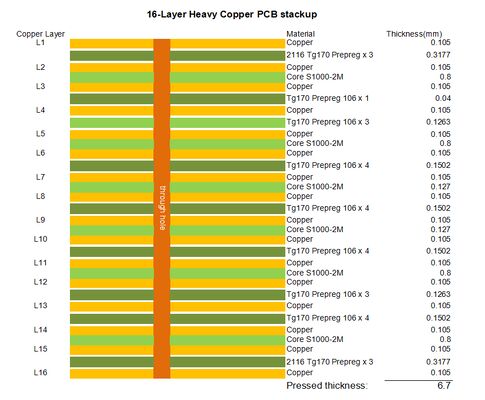

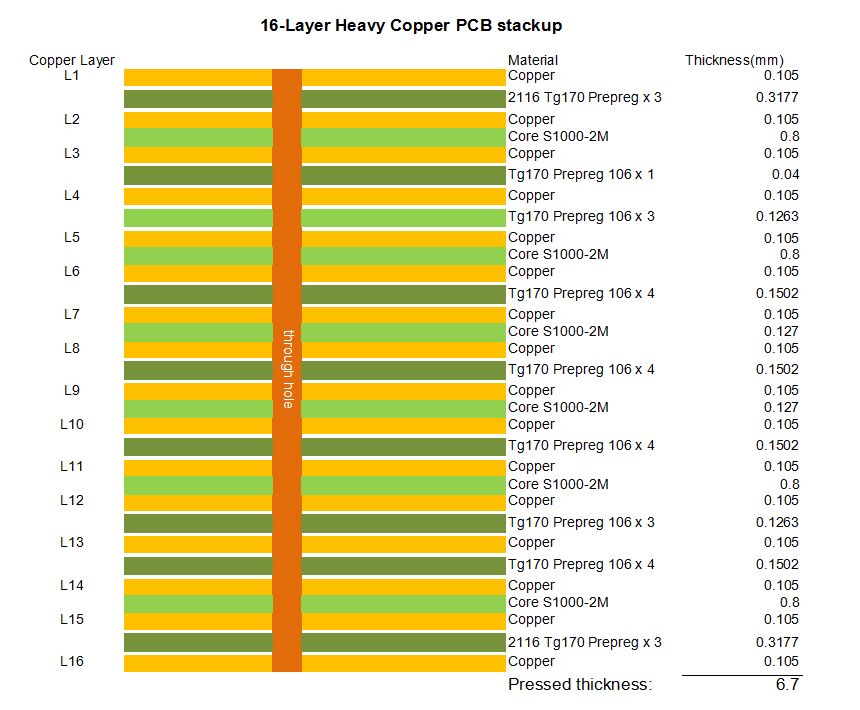

Specifiche del PCB

Caratteristiche del laminato S1000-2M

S1000-2M è un laminato FR-4 ad alte prestazioni con TG 180°C, progettato per PCB ad alto numero di strati e processi di produzione senza piombo. Le sue caratteristiche principali sono le seguenti:

-Maggiore affidabilità dei fori passanti: Un coefficiente di espansione termica (CTE) inferiore sull'asse Z riduce lo stress termico sui fori passanti placcati, garantendo prestazioni di interconnessione stabili anche in caso di cicli termici.

-Resistenza ambientale superiore: Eccellenti prestazioni al Pressure Cooker Test (PCT) e basso assorbimento d'acqua consentono un'elevata resistenza al calore e all'umidità, adattandosi ad ambienti operativi difficili.

-Eccellente lavorabilità e stabilità termica: Una buona lavorabilità meccanica facilita la lavorazione di precisione dei PCB ad alto numero di strati, mentre l'elevata resistenza termica soddisfa i requisiti di temperatura di saldatura senza piombo (compatibile con i processi senza piombo).

-Ampia versatilità applicativa: Ideale per PCB ad alto numero di strati, ampiamente utilizzato nell'informatica, nella comunicazione, nell'elettronica automobilistica e in altri sistemi elettronici ad alta affidabilità.

Cos'è il rame pesante?

Il rame pesante si riferisce a strati di rame con un peso finito di 2oz (70μm) o più, e il rame da 3oz (105μm) è una specifica tipica per i PCB in rame pesante. A differenza degli strati di rame standard (0,5oz-1oz), il rame pesante viene prodotto attraverso processi specializzati di elettrodeposizione e pressatura per ottenere uno spessore maggiore, bilanciando la capacità di trasporto di corrente e la stabilità strutturale.

Funzioni del rame pesante

-Elevata capacità di trasporto di corrente: L'aumento dello spessore del rame riduce la resistenza, consentendo al PCB di trasportare una corrente maggiore senza un riscaldamento eccessivo, il che è fondamentale per i dispositivi elettronici ad alta potenza.

-Dissipazione del calore efficiente: Il rame ha un'eccellente conducibilità termica; strati di rame più spessi accelerano il trasferimento di calore dai componenti al PCB, riducendo l'accumulo termico e prolungando la durata del dispositivo.

-Maggiore resistenza meccanica: Gli strati di rame pesante migliorano la rigidità strutturale e la durata del PCB, migliorando la resistenza alla fatica termica e alle sollecitazioni meccaniche, particolarmente adatto per applicazioni ad alto numero di strati e ad alta affidabilità.

-Integrità del segnale stabile: Per circuiti ad alta potenza e ad alta frequenza, il rame pesante riduce al minimo l'attenuazione del segnale e la caduta di tensione, garantendo una trasmissione del segnale stabile.

Campi di applicazione del rame pesante

I PCB in rame pesante da 3oz, combinati con il laminato S1000-2M, sono ampiamente utilizzati in campi che richiedono alta corrente, alta dissipazione del calore e alta affidabilità:

-Elettronica automobilistica: Moduli di controllo della potenza, sistemi di gestione del motore, sistemi di gestione della batteria (BMS) per veicoli elettrici (EV) e sistemi di ricarica di bordo.

-Controllo industriale: Alimentatori industriali, azionamenti motore, circuiti inverter e apparecchiature di controllo industriale per impieghi gravosi.

-Apparecchiature di comunicazione: Amplificatori RF ad alta potenza, moduli di alimentazione per stazioni base e alimentatori di comunicazione.

-Dispositivi medici: Apparecchiature mediche ad alta potenza (ad esempio, strumenti diagnostici, dispositivi terapeutici) che richiedono prestazioni stabili e bassa deriva termica.

-Energia rinnovabile: Inverter solari, sistemi di controllo dell'energia eolica e apparecchiature di accumulo di energia.

Ambito di applicazionedel PCB S1000-2M

Con i vantaggi sinergici del laminato S1000-2M e del rame pesante da 3oz, questo prodotto è adatto per sistemi elettronici ad alta potenza e ad alta affidabilità nell'informatica, nella comunicazione, nell'elettronica automobilistica, nel controllo industriale e in altri settori.
