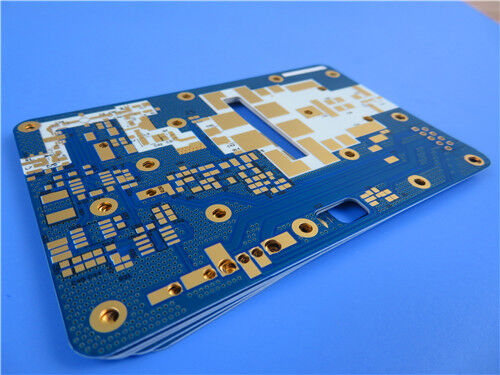

Questo PCB è un circuito stampato rigido a due strati ad alta frequenza utilizzandoRogers RO4730G3, un laminato di alta qualità progettato per applicazioni ad alta frequenza, che sfrutta la costante dielettrica stabile e il basso fattore di dissipazione del materiale per garantire un'integrità del segnale superiore,fornire una bassa perdita di segnale e prestazioni costanti, essenziali per le antenne delle stazioni base cellulari e un'efficienza di comunicazione affidabile.
Dettagli della costruzione del PCB
| Articolo |
Specificità |
| Materiale di base |
Rogers RO4730G3 (composto di idrocarburi/ceramica/vetro tessuto) |
| Numero di strati |
2 strati (senza filtri ciechi inclusi) |
| Dimensioni della scheda |
850,6 mm x 103 mm per unità, con tolleranza dimensionale di +/- 0,15 mm |
| Traccia/spazio minimo |
Larghezza di traccia 4 mil / spaziatura 6 mil |
| Dimensione minima del foro |
0.3 mm |
| Spessore della tavola finita |
0.6 mm |
| Peso del rame finito |
1 oz (equivalente a 1,4 ml) per strati esterni di rame |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
ENEPIG (Nickel in immersione in palladio senza elettro) |
| Top Silkscreen |
Bianco |
| Fusoliera di fondo |
Non applicabile |
| Top Solder Mask |
Blu |
| Maschera di saldatura inferiore |
Non applicabile |
| Controllo della qualità |
Test elettrici effettuati al 100% prima della spedizione |
Piattaforma di PCB-su.
| Strato |
Descrizione |
Spessore |
| 1 |
Strato di rame 1 (superficie esterna) |
35 μm |
| - |
Core Rogers RO4730G3 (strato dielettrico) |
0.508 mm (20 mil) |
| 2 |
Strato di rame 2 (fondo esterno) |
35 μm |
Artwork, standard di qualità e disponibilità
In termini di opere d'arte, qualità e disponibilità,il PCB è fornito con opere d'arte nel formato Gerber RS-274-X, uno standard industriale per la produzione di PCB che garantisce la compatibilità con la maggior parte delle apparecchiature di produzione tradizionali. Il PCB soddisfa lo standard di qualità IPC-Class-2, un punto di riferimento ampiamente accettato che garantisce prestazioni e qualità di produzione coerenti.rendendolo adatto a progetti internazionali.
Introduzione al materiale Rogers RO4730G3
Rogers RO4730G3 è un laminato a livello di antenna con una classificazione di infiammabilità UL 94 V-0, composto da idrocarburi, ceramica e vetro tessuto.alternativa conveniente ai laminati tradizionali a base di PTFE, con sistemi di resina che forniscono le proprietà chiave necessarie per le prestazioni ottimali dell'antenna.RO4730G3 elimina la necessità di una preparazione speciale con fori perforati placcati (PTH) richiesta per i materiali PTFE convenzionaliQuesto lo rende una scelta economica per le applicazioni di antenne, consentendo ai progettisti di bilanciare efficacemente prestazioni e costi.
Caratteristiche principali del materiale Rogers RO4730G3
| Caratteristiche chiave |
Specificità |
| Costante dielettrica (Dk) |
3.0 +/- 0,05 a 10 GHz |
| Fattore di dissipazione |
0.0028 a 10 GHz |
| Coefficiente termico di Dk (TCDk) |
34 ppm/°C |
| Coefficiente di espansione termica (CTE) |
Asse X: 15,9 ppm/°C; asse Y: 14,4 ppm/°C; asse Z: 35,2 ppm/°C (corrispondente al rame) |
| Temperatura di transizione del vetro (Tg) |
Altri |
| Temperatura di decomposizione (Td) |
411 °C (misurato tramite TGA) |
| Conduttività termica |
0.45 W/mk |
Vantaggi del materiale Rogers RO4730G3
- un dielettrico a bassa perdita abbinato a un foglio a basso profilo, che riduce l'intermodulazione passiva (PIM) e riduce al minimo le perdite di inserimento.
- un riempitore unico e una microsfera chiusa, con una bassa densità e una riduzione del peso del 30% rispetto alle alternative PTFE/Vitro.
- CTE basso dell'asse Z (< 30 ppm/°C) e Tg elevato (> 280°C), che forniscono una maggiore flessibilità di progettazione e compatibilità con processi di assemblaggio automatizzati.
- Basso TCDk (< 40 ppm/°C), che garantisce prestazioni di circuito costanti in condizioni di temperatura variabili.
- Sistema di resina termoassorbente specializzato e riempitore, che offre un basso TCDk, un valore di 3,0 Dk, facilità di fabbricazione e capacità di processo a foratura (PTH).
-Sostenibilità ambientale, compatibilità per la lavorazione senza piombo e conformità alle norme RoHS.
Applicazioni tipiche
Con le sue eccellenti prestazioni elettriche e la sua economicità, questo PCB è specificamente progettato per l'uso in:
- Antenne della stazione base cellulare.
Conclusioni
Questo PCB rigido a due strati, costruito con laminato a livello di antenna Rogers RO4730G3, combina forti prestazioni elettriche, efficienza dei costi e affidabilità di produzione.
I vantaggi intrinseci di Rogers RO4730G3 tra cui basse perdite dielettriche, Dk stabile, design leggero e compatibilità senza piombo aumentano la competitività dei PCB.Come alternativa conveniente ai laminati tradizionali in PTFE, è adatto alle antenne delle stazioni base cellulari e ad altre applicazioni ad alta frequenza, con disponibilità in tutto il mondo per soddisfare le esigenze dei progetti globali.
