AD255C Materiale PCB Laminati ad alta frequenza Lastra placcata in rame

prodotti

L'impedenza ha controllato il PWB

Laminati rivestiti di rame

Contattaci

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contattaci ora

AD255C Materiale PCB Laminati ad alta frequenza Lastra placcata in rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

AD255C

Spessore laminato:

0,020" (0,508 mm) +/- 0,002" 0,030" (0,762 mm) +/- 0,002" 0,040" (1,016 mm)

Dimensioni del laminato:

12"X 18"(305 X 457 mm) 24"X 18"(610 X 457 mm)

Peso del rame:

Foglio di rame elettrodepositato ½ oncia. (18μm) 1 oncia. (35 µm) Foglio di rame elettrodepositato t

Evidenziare:

AD255C PCB laminato ad alta frequenza

Lastra rivestita di rame materiale per PCB

laminati ad alta frequenza rivestiti di rame

Descrizione del prodotto

AD255C è un composito a base di PTFE rinforzato con vetro, progettato per offrire una costante dielettrica stabile, bassa perdita di segnale ed eccellenti prestazioni di intermodulazione passiva (PIM). La costruzione in vetro intrecciato migliora la processabilità del circuito e supporta la fabbricazione di PCB ad alta resa.

AD255C soddisfa i diversi requisiti dei moderni design di antenne. Questa versatilità, combinata con un preciso controllo dielettrico, garantisce prestazioni di impedenza costanti nel corso delle produzioni.

Il materiale è offerto con lamina di rame standard elettrodepositata (ED) o lamina di rame ED trattata inversamente, consentendo ai progettisti di ottimizzare per una ridotta perdita del circuito e prestazioni PIM migliorate.

Come composito a base di PTFE, AD255C presenta una perdita eccezionalmente bassa — tipicamente inferiore a 0,002 a 10 GHz — insieme a un assorbimento di umidità minimo (10 pli). Queste caratteristiche rendono i laminati della serie AD una soluzione affidabile e ad alte prestazioni per applicazioni di antenne.

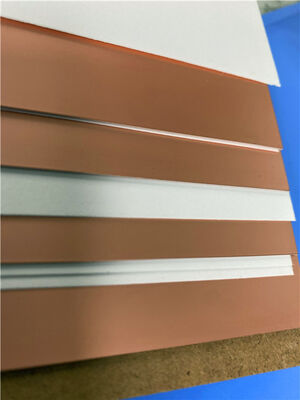

AD255C Materiale PCB Laminati ad alta frequenza Lastra placcata in rame 0

Caratteristiche e Vantaggi

Basso fattore di perdita (<0,002 a 10 GHz) – Offre eccellenti prestazioni del circuito su tutte le bande di frequenza wireless comuni
Costante dielettrica controllata (±0,05) – Garantisce prestazioni del circuito ripetibili e affidabili
PIM molto basso (-159 dBc a 30 mil, 1900 MHz) – Migliora le prestazioni dell'antenna e riduce al minimo le perdite di resa dovute a problemi PIM
Eccellente stabilità dimensionale – Supporta prestazioni costanti del circuito e rese di produzione migliorate

Applicazioni Tipiche

Antenne per stazioni base di infrastrutture cellulari
Sistemi di antenne per telematica automobilistica
Antenne per radio satellitare commerciale

Proprietà	AD255C	Unità	Condizioni di prova	Frequenza di prova / Dettagli	Metodo di prova
Proprietà Elettriche
Costante Dielettrica (processo)	2,55	-	23°C @ 50% UR	10 GHz	IPC TM-650 2.5.5.5
Costante Dielettrica (design)	2,60	-	C-24/23/50	10 GHz, Lunghezza di fase differenziale Microstrip	-
Fattore di Dissipazione	0,0013	-	23°C @ 50% UR	10 GHz	IPC TM-650 2.5.5.5
Coefficiente Termico della Costante Dielettrica	-110	ppm/°C	0 a 100°C	10 GHz	IPC TM-650 2.5.5.5
Resistività di Volume	7,4 × 10⁸	MΩ·cm	C96/35/90	-	IPC TM-650 2.5.17.1
Resistività Superficiale	3,6 × 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Resistenza Elettrica (rigidità dielettrica)	911	V/mil	-	-	IPC TM-650 2.5.6.2
Rigidità Dielettrica	>40	kV	D-48/50	Direzione X/Y	IPC TM-650 2.5.6
PIM	-159/-163	dBc	Toni a frequenza variabile riflessi a 43 dBm a 1900 MHz S1/S1	50 ohm	Interno Rogers
Proprietà Termiche
Temperatura di Decomposizione (Td)	>500	°C	2 ore @ 105°C	5% Perdita di peso	IPC TM-650 2.3.40
CTE x	34	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE y	26	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE z	196	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
Conducibilità Termica	0,35	W/(m·K)	-	Direzione z	ASTM D5470
Tempo di Delaminazione	>60	minuti	come ricevuto	288°C	IPC TM-650 2.4.24.1
Proprietà Meccaniche
Resistenza allo Sbucciamento del Rame	2,4 (13,6)	N/mm (lbs/in)	10 s @288°C	Lamina da 35 µm	IPC TM-650 2.4.8
Resistenza a Flessione (MD/CMD)	60,7/44,1 (8,8/6,4)	MPa (ksi)	25°C ± 3°C	-	ASTM D790
Resistenza a Trazione (MD, CMD)	55,8/45,5 (8,1/6,6)	MPa (ksi)	23°C @ 50% UR	-	ASTM D3039/D3039-14
Modulo a Flessione	6412/5640 (930/818)	MPa (ksi)	25°C ± 3°C	-	IPC-TM-650 2.4.4
Stabilità Dimensionale (MD, CMD)	0,03/0,07	mils/inch	dopo incisione + cottura	-	IPC-TM-650 2.4.39a
Proprietà Fisiche
Infiammabilità	V-0	-	-	-	UL 94
Assorbimento di Umidità	0,03	%	E1/105 + D48/50	-	IPC TM-650 2.6.2.1
Densità	2,28	g/cm³	C24/23/50	-	ASTM D792
Capacità Termica Specifica	0,813	J/g·K	2 ore a 105°C	-	ASTM E2716
