F4BM255 PCB Material Laminati ad Alta Frequenza Lastra Rivestita di Rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

F4Bm255

Spessore laminato:

0,8 - 12 mm

Dimensioni del laminato:

460X610mm; 500X600 mm; 850X1200 mm; 914X1220 mm; 1000X1200mm 300X250mm; 350X380 mm; 500X500 mm; 840X

Peso del rame:

0,5 once (0,018 mm); 1 oncia (0,035 mm); 0,05 mm (1,5 once); 2 once (0,07 mm)

Evidenziare:

F4BM255 laminato PCB ad alta frequenza

lastra rivestita di rame per PCB

laminato ad alta frequenza rivestito di rame

Descrizione del prodotto

F4BM255 è fabbricato utilizzando tessuto in fibra di vetro, resina di politetrafluoroetilene (PTFE) e pellicola PTFE attraverso un processo scientificamente formulato e strette tecniche di pressatura.Le sue prestazioni elettriche sono migliorate rispetto alle F4B., si riflette principalmente in un intervallo di costante dielettrica più ampio, una minore perdita dielettrica, una maggiore resistenza all'isolamento e una maggiore stabilità,rendendolo una valida alternativa ai prodotti internazionali simili.

F4BM e F4BME condividono lo stesso strato dielettrico, ma differiscono nel foglio di rame utilizzato: F4BM è abbinato a foglio di rame ED, adatto per applicazioni senza requisiti PIM.

F4BM e F4BME raggiungono un preciso controllo della costante dielettrica regolando il rapporto tra PTFE e tessuto in fibra di vetro, garantendo una bassa perdita migliorando la stabilità dimensionale del materiale.Una costante dielettrica superiore corrisponde a un rapporto di fibra di vetro più elevato, che si traduce in una migliore stabilità dimensionale, un minore coefficiente di espansione termica (CTE), una migliore prestazione di deriva termica e una perdita dielettrica relativamente maggiore.

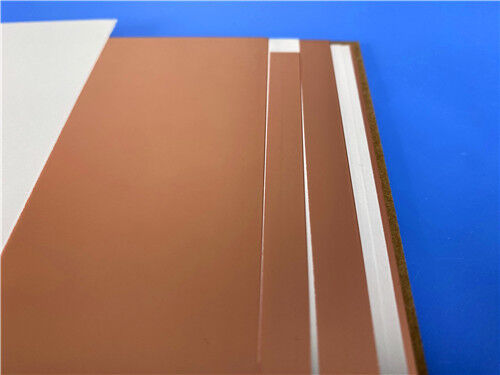

F4BM255 PCB Material Laminati ad Alta Frequenza Lastra Rivestita di Rame 0

Caratteristiche del prodotto

DK selezionabile da 2,17 a 3.0, con opzioni DK personalizzabili disponibili
Basse perdite
F4BME abbinato a foglio di rame RTF per prestazioni PIM eccellenti
Opzioni di dimensioni diverse per un'efficienza dei costi
Resistenza alle radiazioni, bassa emissione di gas
Disponibilità commerciale, produzione in volume elevato, redditività

Applicazioni tipiche

Microonde, RF, sistemi radar
Fabbricazione a partire da prodotti della voce 8528
Dispositivi per la trasmissione di energia elettrica
Reti di alimentazione, antenne a fascia
Telefoni e apparecchi per la comunicazione via satellite

Parametri tecnici del prodotto				Modello di prodotto e scheda dati
Caratteristiche del prodotto		Condizioni di prova	Unità	F4BM255
Costante dielettrica (tipica)		10 GHz	/	2.55
Tolleranza di costante dielettrica		/	/	± 0.05
Tangente di perdita (tipico)		10 GHz	/	0.0013
Tangente di perdita (tipico)		20 GHz	/	0.0018
Coefficiente di temperatura costante dielettrica		-55°C-150°C	PPM/°C	-110
Forza della buccia		1 OZ F4BM	N/mm	> 1.8
Forza della buccia		1 OZ F4BME	N/mm	> 1.6
Resistenza al volume		Condizione standard	MΩ.cm	≥ 6 × 10^6
Resistenza superficiale		Condizione standard	MΩ	≥ 1 × 10^6
Forza elettrica (direzione Z)		5KW,500V/s	KV/mm	> 25
Tensione di rottura (direzione XY)		5KW,500V/s	KV	> 34
Coefficiente di espansione termica	Direzione XY	-55°C a 288°C	ppm/oC	16, 21
Coefficiente di espansione termica	Direzione Z	-55°C a 288°C	ppm/oC	173
Stress termico		260°C, 10 secondi, 3 volte		Nessuna delaminazione
Assorbimento dell'acqua		20±2°C, 24 ore	%	≤ 0.08
Densità		Temperatura ambiente	g/cm3	2.25
Temperatura di funzionamento a lungo termine		Camera ad alta e bassa temperatura	°C	-55 ¢ + 260
Conduttività termica		Direzione Z	W/(M.K)	0.33
PIM		Solo applicabile a F4BME	dBc	≤ 159
Infiammabilità		/	UL-94	V-0
Composizione del materiale		/	/	PTFE, fibre di vetro F4BM accoppiato con foglio di rame ED, F4BME accoppiato con foglio di rame trattato al contrario (RTF).
