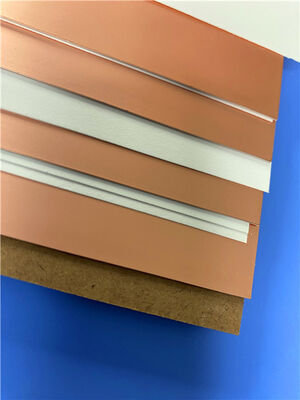

Laminati ad alta frequenza Rogers RO4725JXR con rivestimento in rame

I laminati a livello di antenna RO4725JXR offrono un'alternativa affidabile e ad alte prestazioni ai materiali convenzionali a base di PTFE, combinando eccellenti caratteristiche elettriche con una maggiore elaborabilità.

Progettati appositamente per applicazioni di antenna, i laminati RO4725JXR forniscono le proprietà elettriche e meccaniche precise richieste dai progettisti.55 e una tangente a bassa perdita (Df) di appena 0.0022 a 2,5 GHz (utilizzando folia di rame ED trattata al contrario LoPro®), questi materiali consentono un notevole guadagno di antenna riducendo al minimo la perdita di segnale.dimostrano prestazioni PIM eccezionalmente basse, ottenendo costantemente valori inferiori a -160 dBc (testati con un segnale di 43 dBm, 1900 MHz).

A differenza dei tradizionali laminati a base di PTFE,RO4725JXR non richiede alcuna preparazione speciale per il foramento di buchi e è pienamente compatibile con la lavorazione epoxi convenzionale e la saldatura senza piombo ad alta temperatura. La laminazione è facilmente realizzata utilizzando la serie RO4400TM bondply a 175°C.Il sistema di resina termo-resistente appositamente formulato in materiali RO4700JXR è progettato per soddisfare le esigenze dei moderni progetti di antenneQuesta elevata Tg garantisce un basso CTE dell'asse Z, un'eccellente affidabilità dei fori placcati e una processabilità della saldatura senza piombo.

Caratteristiche e vantaggi

Laminati della serie RO4700 Low loss dielectric con foglio a basso profilo
- PIM ridotto per una maggiore integrità del segnale
- Basse perdite di inserimento per una maggiore efficienza
- RO4725JXR: Dk stabile di 2.55

Unico riempitore / microsfere chiuse
- bassa densità per un peso ridotto
- 30% più leggero del PTFE/vetro

CTE basso dell'asse Z (< 30 ppm/°C) e Tg elevato (> 280°C)
- flessibilità di progettazione per architetture complesse
- Compatibile con processi di assemblaggio automatizzati

TCDk basso (< 40 ppm/°C)
- Prestazioni di circuito costanti a prescindere dalle variazioni di temperatura

Sistema di resina termo-resistente appositamente formulato
- Basso TCDk per prestazioni elettriche stabili
- Controllo di precisione 2,55 Dk
- Facilità di fabbricazione con processi standard
- Capacità di processo PTH robusta

Amico dell'ambiente
- Compatibile con i processi senza piombo
- RoHS conforme

Applicazioni tipiche
- Antenne di stazioni base cellulari
