PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ

PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ

MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-200.V1.0
Materiale di base:
I-Tera MT40 + RO4450F Prepreg
Conteggio degli strati:
6 strati
Spessore del PCB:
1.501 mm (dopo la laminazione)
Dimensioni del circuito stampato:
99 mm × 99 mm per pezzo
Peso del rame:
Strati esterni: 2 once; Strati interni: rame finito da 1 oncia
Finitura superficiale:
Oro ad immersione (ENIG), 2u"
Maschera per saldatura:
verde
Serigrafia:
Bianco
Evidenziare:

6 strati di PCB laminato I-Tera MT40

,

PCB multicapa RO4450F di rame

,

PCB 2OZ di rame con garanzia

Descrizione del prodotto

Questo PCB utilizza laminati I-Tera MT40 e prepreg RO4450F (PP), garantendo un'integrità del segnale superiore per applicazioni digitali ad alta velocità e RF / microonde.,maschera di saldatura verde a doppio lato con vetrina bianca, progettata per soddisfare i severi requisiti di prestazione dei sistemi ad alta affidabilità attraverso un controllo dimensionale preciso,gestione rigorosa dell'impedenza, e rigorosi protocolli di qualità.



Dettagli dei PCB

Parametro di costruzione Specificità
Materiale di base I-Tera MT40 + RO4450F Prepreg
Numero di strati 6 strati
Dimensioni della scheda 99 mm × 99 mm per pezzo
Spessore del cartone finito 1.501 mm (dopo laminazione)
Peso di Cu finito Strati esterni: 2 oz; strati interni: 1 oz di rame finito
Finitura superficiale Oro per immersione (ENIG), 2 u"
Maschera di saldatura e filtro di seta Doppia facciata: maschera di saldatura verde e vetrina bianca
Controllo dell'impedenza Strato TOP: 5 mil traccia, controllo dell'impedenza a un solo estremo, 50 ohm
Via Configurazione Vias ciechi; vias da 0,3 mm con tappo di resina e tappo galvanizzato per livellamento
Caratteristica speciale Cloruro di potassio
Prova di qualità 100% Prova elettrica effettuata prima della spedizione

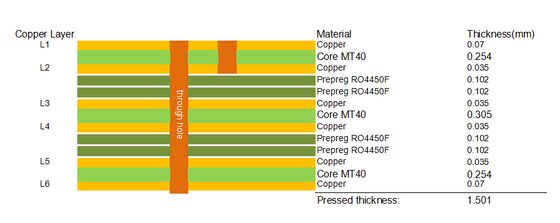

Accumulo di PCB

Tipo di strato Specifica (da alto a basso)
Strato di rame (esterno) Copper_layer_1 (TOP): 2 oz (70 μm)
Strato dielettrico I-Tera MT40: 0,254 mm
Strato di rame (interno) Copper_layer_2: 1 oz (35 μm)
Strato Prepreg (PP) - RO4450F (strato 1) RO4450F Prepreg - 0,102 mm
Strato Prepreg (PP) - RO4450F (strato 2) RO4450F Prepreg - 0,102 mm
Strato di rame (interno) Copper_layer_3: 1 oz (35 μm)
Strato centrale I-Tera MT40: 0,305 mm
Strato di rame (interno) Copper_layer_4: 1 oz (35 μm)
Strato Prepreg (PP) - RO4450F (strato 1) RO4450F Prepreg - 0,102 mm
Strato Prepreg (PP) - RO4450F (strato 2) RO4450F Prepreg - 0,102 mm
Strato di rame (interno) Copper_layer_5: 1 oz (35 μm)
Strato dielettrico I-Tera MT40: 0,254 mm
Strato di rame (esterno) Copper_layer_6 (bottom): 2 oz (70 μm)



PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ 0



Tipo di opera

Per garantire una produzione di PCB accurata ed efficiente, le immagini fornite per questo PCB sono in formato Gerber RS-274-X, che è il formato di file standard del settore per la fabbricazione di PCB.



Standard di qualità

Questo PCB è fabbricato e ispezionato in stretta conformità con lo standard IPC-Class-2, uno standard industriale ampiamente adottato per i circuiti stampati.IPC-Class-2 specifica i requisiti per i prodotti elettronici generali, garantendo prestazioni affidabili in applicazioni tipiche.



Disponibilità

Questo PCB è offerto a livello globale, with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.



Introduzione al materiale I-Tera MT40

I-TeraMT40 è un materiale dielettrico ad alte prestazioni specificamente progettato per i circuiti stampati digitali ad alta velocità e RF/microonde di oggi.Dispone di una costante dielettrica stabile (Dk) su un ampio intervallo di temperature (-55°C a +125°C) e fino a frequenze di banda W, combinato con un basso fattore di dissipazione (Df) pari a 0.0031, che lo rende un'alternativa conveniente al PTFE e ad altri materiali commerciali per microonde e laminati digitali ad alta velocità.



I-TeraI materiali laminati MT40 sono disponibili sia sotto forma di laminato che di prepreg, in spessori tipici e dimensioni standard dei pannelli, fornendo una soluzione completa di materiali per multilivello digitale ad alta velocità,ibridoA differenza dei materiali laminati a base di PTFE, l'I-Tera MT40 non richiede alcun trattamento speciale dei fori,semplificazione dei processi di produzione e riduzione dei costi di produzioneÈ UL 94 V-0, che garantisce un'elevata ritardanza della fiamma e l'idoneità per una vasta gamma di applicazioni elettroniche.



Le prestazioni termiche di I-Tera MT40 sono eccezionali, con una temperatura di transizione vetrosa (Tg) di 215°C (DSC), 230°C (DMA) e 210°C (TMA),e una temperatura di decomposizione (Td) di 360°C a una perdita di peso del 5%Ciò garantisce che il materiale mantenga la stabilità strutturale e l'integrità delle prestazioni attraverso lavorazioni ad alta temperatura e cicli operativi, rendendolo ideale per applicazioni ad alta affidabilità.



PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ 1



Caratteristiche del materiale I-Tera MT40

Proprietà materiale Valore tipico Unità Metodo di prova
Temperatura di transizione del vetro (Tg) per DSC 215 °C IPC-TM-650 2.4.25C
Temperatura di transizione del vetro (Tg) in DMA 230 °C IPC-TM-650 2.4.24.4
Temperatura di transizione del vetro (Tg) per TMA 210 °C IPC-TM-650 2.4.24C
Temperatura di decomposizione (Td) @ perdita di peso del 5% 360 °C IPC-TM-650 2.4.24.6
Tempo di delaminamento (T260, Copper removed) > 60 Processo verbale IPC-TM-650 2.4.24.1
L'asse Z CTE (pre-Tg) 55 ppm/°C IPC-TM-650 2.4.24C
L'asse Z CTE (post-Tg) 290 ppm/°C IPC-TM-650 2.4.24C
L'asse X/Y CTE (pre-Tg) 12 ppm/°C IPC-TM-650 2.4.24C
Conduttività termica 0.61 W/m·K ASTM E1952
Costante dielettrica (Dk) @ 2 GHz 3.45 IPC-TM-650 2.5.5.5
Fattore di dissipazione (Df) @ 2 GHz 0.0031 Bereskin Stripline
Assorbimento di umidità 0.1 % IPC-TM-650 2.6.2.1A
Infiammabilità V-0 Classificazione UL 94



Applicazioni tipiche di I-Tera MT40

- Disegni di circuiti stampati digitali ad alta velocità



- Sistemi di comunicazione RF/microonde



- Disegni di PCB a più strati e a doppio lato



- schede di circuiti stampati ibridi



- attrezzature elettroniche di elevata affidabilità che richiedono prestazioni elettriche e termiche stabili



- applicazioni ad alta frequenza a basso costo (alternativa ai materiali PTFE)



Cos'è il controllo dell'impedenza a singolo estremo?

Single end impedance control (also referred to as single-ended impedance control) is a critical PCB design and manufacturing process that ensures the characteristic impedance of a single conductive trace on the PCB remains consistent and matches the specified value (in this caseL'impedenza è l'opposizione totale al flusso di corrente alternata (CA) in un circuito, combinando resistenza, capacità e induttanza.



Per le applicazioni digitali ad alta velocità e RF/microonde, il mantenimento di una impedenza di fine singola precisa è essenziale per diversi motivi: riduce al minimo la riflessione del segnale,Riduce la distorsione del segnale e il crosstalk, garantisce un'efficiente trasmissione del segnale e previene problemi di integrità del segnale che possono degradare le prestazioni dei sistemi elettronici.La traccia di 5 millimetri sul livello superiore di questo PCB è controllata a 50 ohm, che è un valore di impedenza standard per molte applicazioni RF e digitali ad alta velocità, garantendo la compatibilità con altri componenti e sistemi.



Il controllo dell'impedenza a una sola estremità è ottenuto attraverso un'attenta progettazione della larghezza della traccia, dello spessore della traccia, dello spessore del materiale dielettrico e della distanza tra la traccia e il piano di riferimento.È inoltre necessario un controllo rigoroso della fabbricazione per garantire la coerenza delle proprietà del materiale e delle dimensioni delle tracce., poiché qualsiasi variazione può alterare il valore di impedenza.



Perché è necessaria la verniciatura dei bordi?

Il rivestimento dei bordi, noto anche come avvolgimento dei bordi metallici, è un processo di produzione di PCB che prevede il rivestimento dei bordi esposti del PCB con un metallo conduttivo (tipicamente rame,seguito da ENIG per corrispondere alla finitura superficiale)Questo processo è incorporato nella progettazione di questo PCB per diversi motivi chiave, tutti i quali migliorano le prestazioni, l'affidabilità e la fabbricabilità della scheda:



Miglioramento della messa a terra e dello schermo: il rivestimento del bordo fornisce un percorso conduttivo continuo intorno al perimetro del PCB, migliorando l'integrità della messa a terra e riducendo le interferenze elettromagnetiche (EMI).Funziona come una gabbia di Faraday., proteggendo i circuiti interni dall'EMI esterno e impedendo ai segnali interni di irradiarsi verso l'esterno, il che è fondamentale per le applicazioni RF e digitali ad alta velocità.



Maggiore resistenza meccanica: il rivestimento metallico sui bordi del PCB aumenta la robustezza meccanica della scheda, rendendola più resistente ai frantumi, alle crepe e ai danni durante la manipolazione,assemblaggioCiò è particolarmente importante per i PCB utilizzati in ambienti difficili o applicazioni con elevate sollecitazioni meccaniche.



Miglioramento della dissipazione termica: il rivestimento del bordo funge da percorso termico aggiuntivo, contribuendo a dissipare il calore generato dai componenti sul PCB.prevenire l'accumulo termico e garantire la stabilità e la longevità dei componenti elettronici.



Facilitare la continuità elettrica: il rivestimento del bordo può fornire continuità elettrica tra più strati del PCB,semplificare la progettazione della messa a terra e garantire prestazioni elettriche coerenti su tutta la lineaAiuta anche a ridurre la resistenza ai bordi, migliorando l'integrità del segnale.



Miglioramento della saldabilità e dell'assemblaggio: il rivestimento dei bordi fornisce una superficie pulita e conduttiva che può facilitare la saldatura di componenti o connettori montati vicino ai bordi,migliorare l'affidabilità del processo di assemblaggio.



PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ 2

prodotti
Dettagli dei prodotti
PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ
MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-200.V1.0
Materiale di base:
I-Tera MT40 + RO4450F Prepreg
Conteggio degli strati:
6 strati
Spessore del PCB:
1.501 mm (dopo la laminazione)
Dimensioni del circuito stampato:
99 mm × 99 mm per pezzo
Peso del rame:
Strati esterni: 2 once; Strati interni: rame finito da 1 oncia
Finitura superficiale:
Oro ad immersione (ENIG), 2u"
Maschera per saldatura:
verde
Serigrafia:
Bianco
Quantità di ordine minimo:
1 pz
Prezzo:
USD9.99-99.99
Imballaggi particolari:
Sacchetti sottovuoto+Cartoni
Tempi di consegna:
8-9 giorni lavorativi
Termini di pagamento:
T/T
Capacità di alimentazione:
5000 pezzi al mese
Evidenziare

6 strati di PCB laminato I-Tera MT40

,

PCB multicapa RO4450F di rame

,

PCB 2OZ di rame con garanzia

Descrizione del prodotto

Questo PCB utilizza laminati I-Tera MT40 e prepreg RO4450F (PP), garantendo un'integrità del segnale superiore per applicazioni digitali ad alta velocità e RF / microonde.,maschera di saldatura verde a doppio lato con vetrina bianca, progettata per soddisfare i severi requisiti di prestazione dei sistemi ad alta affidabilità attraverso un controllo dimensionale preciso,gestione rigorosa dell'impedenza, e rigorosi protocolli di qualità.



Dettagli dei PCB

Parametro di costruzione Specificità
Materiale di base I-Tera MT40 + RO4450F Prepreg
Numero di strati 6 strati
Dimensioni della scheda 99 mm × 99 mm per pezzo
Spessore del cartone finito 1.501 mm (dopo laminazione)
Peso di Cu finito Strati esterni: 2 oz; strati interni: 1 oz di rame finito
Finitura superficiale Oro per immersione (ENIG), 2 u"
Maschera di saldatura e filtro di seta Doppia facciata: maschera di saldatura verde e vetrina bianca
Controllo dell'impedenza Strato TOP: 5 mil traccia, controllo dell'impedenza a un solo estremo, 50 ohm
Via Configurazione Vias ciechi; vias da 0,3 mm con tappo di resina e tappo galvanizzato per livellamento
Caratteristica speciale Cloruro di potassio
Prova di qualità 100% Prova elettrica effettuata prima della spedizione



Accumulo di PCB

Tipo di strato Specifica (da alto a basso)
Strato di rame (esterno) Copper_layer_1 (TOP): 2 oz (70 μm)
Strato dielettrico I-Tera MT40: 0,254 mm
Strato di rame (interno) Copper_layer_2: 1 oz (35 μm)
Strato Prepreg (PP) - RO4450F (strato 1) RO4450F Prepreg - 0,102 mm
Strato Prepreg (PP) - RO4450F (strato 2) RO4450F Prepreg - 0,102 mm
Strato di rame (interno) Copper_layer_3: 1 oz (35 μm)
Strato centrale I-Tera MT40: 0,305 mm
Strato di rame (interno) Copper_layer_4: 1 oz (35 μm)
Strato Prepreg (PP) - RO4450F (strato 1) RO4450F Prepreg - 0,102 mm
Strato Prepreg (PP) - RO4450F (strato 2) RO4450F Prepreg - 0,102 mm
Strato di rame (interno) Copper_layer_5: 1 oz (35 μm)
Strato dielettrico I-Tera MT40: 0,254 mm
Strato di rame (esterno) Copper_layer_6 (bottom): 2 oz (70 μm)



PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ 0



Tipo di opera

Per garantire una produzione di PCB accurata ed efficiente, le immagini fornite per questo PCB sono in formato Gerber RS-274-X, che è il formato di file standard del settore per la fabbricazione di PCB.



Standard di qualità

Questo PCB è fabbricato e ispezionato in stretta conformità con lo standard IPC-Class-2, uno standard industriale ampiamente adottato per i circuiti stampati.IPC-Class-2 specifica i requisiti per i prodotti elettronici generali, garantendo prestazioni affidabili in applicazioni tipiche.



Disponibilità

Questo PCB è offerto a livello globale, with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.



Introduzione al materiale I-Tera MT40

I-TeraMT40 è un materiale dielettrico ad alte prestazioni specificamente progettato per i circuiti stampati digitali ad alta velocità e RF/microonde di oggi.Dispone di una costante dielettrica stabile (Dk) su un ampio intervallo di temperature (-55°C a +125°C) e fino a frequenze di banda W, combinato con un basso fattore di dissipazione (Df) pari a 0.0031, che lo rende un'alternativa conveniente al PTFE e ad altri materiali commerciali per microonde e laminati digitali ad alta velocità.



I-TeraI materiali laminati MT40 sono disponibili sia sotto forma di laminato che di prepreg, in spessori tipici e dimensioni standard dei pannelli, fornendo una soluzione completa di materiali per multilivello digitale ad alta velocità,ibridoA differenza dei materiali laminati a base di PTFE, l'I-Tera MT40 non richiede alcun trattamento speciale dei fori,semplificazione dei processi di produzione e riduzione dei costi di produzioneÈ UL 94 V-0, che garantisce un'elevata ritardanza della fiamma e l'idoneità per una vasta gamma di applicazioni elettroniche.



Le prestazioni termiche di I-Tera MT40 sono eccezionali, con una temperatura di transizione vetrosa (Tg) di 215°C (DSC), 230°C (DMA) e 210°C (TMA),e una temperatura di decomposizione (Td) di 360°C a una perdita di peso del 5%Ciò garantisce che il materiale mantenga la stabilità strutturale e l'integrità delle prestazioni attraverso lavorazioni ad alta temperatura e cicli operativi, rendendolo ideale per applicazioni ad alta affidabilità.



PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ 1



Caratteristiche del materiale I-Tera MT40

Proprietà materiale Valore tipico Unità Metodo di prova
Temperatura di transizione del vetro (Tg) per DSC 215 °C IPC-TM-650 2.4.25C
Temperatura di transizione del vetro (Tg) in DMA 230 °C IPC-TM-650 2.4.24.4
Temperatura di transizione del vetro (Tg) per TMA 210 °C IPC-TM-650 2.4.24C
Temperatura di decomposizione (Td) @ perdita di peso del 5% 360 °C IPC-TM-650 2.4.24.6
Tempo di delaminamento (T260, Copper removed) > 60 Processo verbale IPC-TM-650 2.4.24.1
L'asse Z CTE (pre-Tg) 55 ppm/°C IPC-TM-650 2.4.24C
L'asse Z CTE (post-Tg) 290 ppm/°C IPC-TM-650 2.4.24C
L'asse X/Y CTE (pre-Tg) 12 ppm/°C IPC-TM-650 2.4.24C
Conduttività termica 0.61 W/m·K ASTM E1952
Costante dielettrica (Dk) @ 2 GHz 3.45 IPC-TM-650 2.5.5.5
Fattore di dissipazione (Df) @ 2 GHz 0.0031 Bereskin Stripline
Assorbimento di umidità 0.1 % IPC-TM-650 2.6.2.1A
Infiammabilità V-0 Classificazione UL 94



Applicazioni tipiche di I-Tera MT40

- Disegni di circuiti stampati digitali ad alta velocità



- Sistemi di comunicazione RF/microonde



- Disegni di PCB a più strati e a doppio lato



- schede di circuiti stampati ibridi



- attrezzature elettroniche di elevata affidabilità che richiedono prestazioni elettriche e termiche stabili



- applicazioni ad alta frequenza a basso costo (alternativa ai materiali PTFE)



Cos'è il controllo dell'impedenza a singolo estremo?

Single end impedance control (also referred to as single-ended impedance control) is a critical PCB design and manufacturing process that ensures the characteristic impedance of a single conductive trace on the PCB remains consistent and matches the specified value (in this caseL'impedenza è l'opposizione totale al flusso di corrente alternata (CA) in un circuito, combinando resistenza, capacità e induttanza.



Per le applicazioni digitali ad alta velocità e RF/microonde, il mantenimento di una impedenza di fine singola precisa è essenziale per diversi motivi: riduce al minimo la riflessione del segnale,Riduce la distorsione del segnale e il crosstalk, garantisce un'efficiente trasmissione del segnale e previene problemi di integrità del segnale che possono degradare le prestazioni dei sistemi elettronici.La traccia di 5 millimetri sul livello superiore di questo PCB è controllata a 50 ohm, che è un valore di impedenza standard per molte applicazioni RF e digitali ad alta velocità, garantendo la compatibilità con altri componenti e sistemi.



Il controllo dell'impedenza a una sola estremità è ottenuto attraverso un'attenta progettazione della larghezza della traccia, dello spessore della traccia, dello spessore del materiale dielettrico e della distanza tra la traccia e il piano di riferimento.È inoltre necessario un controllo rigoroso della fabbricazione per garantire la coerenza delle proprietà del materiale e delle dimensioni delle tracce., poiché qualsiasi variazione può alterare il valore di impedenza.



Perché è necessaria la verniciatura dei bordi?

Il rivestimento dei bordi, noto anche come avvolgimento dei bordi metallici, è un processo di produzione di PCB che prevede il rivestimento dei bordi esposti del PCB con un metallo conduttivo (tipicamente rame,seguito da ENIG per corrispondere alla finitura superficiale)Questo processo è incorporato nella progettazione di questo PCB per diversi motivi chiave, tutti i quali migliorano le prestazioni, l'affidabilità e la fabbricabilità della scheda:



Miglioramento della messa a terra e dello schermo: il rivestimento del bordo fornisce un percorso conduttivo continuo intorno al perimetro del PCB, migliorando l'integrità della messa a terra e riducendo le interferenze elettromagnetiche (EMI).Funziona come una gabbia di Faraday., proteggendo i circuiti interni dall'EMI esterno e impedendo ai segnali interni di irradiarsi verso l'esterno, il che è fondamentale per le applicazioni RF e digitali ad alta velocità.



Maggiore resistenza meccanica: il rivestimento metallico sui bordi del PCB aumenta la robustezza meccanica della scheda, rendendola più resistente ai frantumi, alle crepe e ai danni durante la manipolazione,assemblaggioCiò è particolarmente importante per i PCB utilizzati in ambienti difficili o applicazioni con elevate sollecitazioni meccaniche.



Miglioramento della dissipazione termica: il rivestimento del bordo funge da percorso termico aggiuntivo, contribuendo a dissipare il calore generato dai componenti sul PCB.prevenire l'accumulo termico e garantire la stabilità e la longevità dei componenti elettronici.



Facilitare la continuità elettrica: il rivestimento del bordo può fornire continuità elettrica tra più strati del PCB,semplificare la progettazione della messa a terra e garantire prestazioni elettriche coerenti su tutta la lineaAiuta anche a ridurre la resistenza ai bordi, migliorando l'integrità del segnale.



Miglioramento della saldabilità e dell'assemblaggio: il rivestimento dei bordi fornisce una superficie pulita e conduttiva che può facilitare la saldatura di componenti o connettori montati vicino ai bordi,migliorare l'affidabilità del processo di assemblaggio.



PCB a 6 strati su laminato I-Tera MT40 e rame RO4450F 2OZ 2
