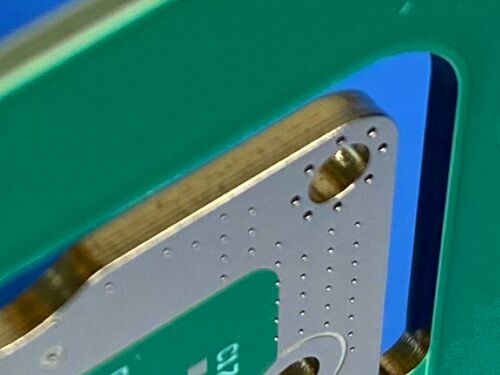

PCB multistrato TC350 con vias ciegas e placcatura sui bordi finitura ENIG

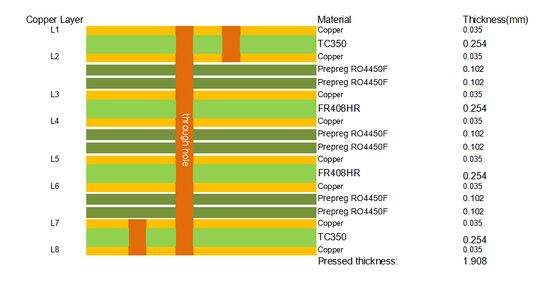

Questa PCB è una costruzione in rame a 8 strati, che adotta una combinazione di materiali ad alte prestazioni e rigorosi standard di produzione per soddisfare i requisiti delle applicazioni elettroniche ad alta affidabilità. Presenta vias riempiti di resina e tappati, placcatura sui bordi (avvolgimento metallico sui bordi), finitura superficiale in oro per immersione e maschera di saldatura verde con serigrafia bianca, garantendo un'eccellente integrità del segnale, prestazioni termiche e robustezza meccanica.

Specifiche principali della PCB

Introduzione al materiale TC350

TC350 è un composito substrato per PCB a base di PTFE rinforzato con fibra di vetro e riempito di ceramica, caratterizzato da un'eccezionale conducibilità termica (1,0 W/mK) che migliora il trasferimento di calore, riduce le perdite dielettriche e di inserzione, e aumenta il guadagno e l'efficienza dell'amplificatore/antenna. Gestisce potenze più elevate, minimizza i punti caldi e si adatta ad applicazioni con gestione termica limitata.

I laminati TC350 mantengono un'eccellente stabilità della costante dielettrica (-9 ppm/°C) su un ampio intervallo di temperature, fondamentale per amplificatori di potenza, antenne e dispositivi sensibili alla fase/impedenza. La sua bassa CTE in direzione Z corrisponde al rame (garantendo l'affidabilità dei fori metallizzati) e, essendo un "substrato morbido", resiste a vibrazioni/urti per soddisfare gli standard di test di caduta.

Si lega saldamente al rame a basso profilo di grado microonde (non è necessario rame "dentato"), riducendo ulteriormente la perdita di inserzione alle alte frequenze RF/microonde. Conveniente per uso commerciale, è più facile da forare rispetto ai laminati tradizionali e ha un'elevata resistenza allo sbucciamento per un'adesione affidabile del rame in ambienti con stress termico.

Caratteristiche e vantaggi chiave del TC350

-"Migliore nella sua categoria" conducibilità termica (1,0 W/mK) e stabilità della costante dielettrica su un ampio intervallo di temperature (-9 ppm/°C)

-Tangent di perdita molto basso, che fornisce una maggiore efficienza dell'amplificatore o dell'antenna

-Conveniente per applicazioni commerciali

-Più facile da forare rispetto ai laminati commerciali tradizionali con vetro intrecciato spesso e denso

-Elevata resistenza allo sbucciamento per un'adesione affidabile del rame in applicazioni sottoposte a stress termico

-Eccellente dissipazione del calore e capacità di gestione termica

-Miglioramento dell'efficienza di elaborazione e dell'affidabilità generale

-Disponibile in grandi dimensioni di pannello, consentendo layout di circuiti multipli per ridurre i costi di elaborazione

Applicazioni tipiche del TC350

-Amplificatori di potenza, filtri e accoppiatori

-Amplificatori montati su torre (TMA) e booster montati su torre (TMB)

-Antenne sottoposte a cicli termici sensibili alla deriva dielettrica

-Combinatori a microonde e divisori di potenza

Introduzione al materiale FR408HR

FR408HR è un sistema di resina FR-4 ad alte prestazioni con una temperatura di transizione vetrosa (Tg) di 230°C (DMA), specificamente progettato per applicazioni di PCB multistrato che richiedono massime prestazioni termiche e affidabilità. Prodotto con il sistema di resina multifunzionale ad alte prestazioni brevettato da Isola, rinforzato con tessuto di vetro di grado elettrico (E-glass), FR408HR offre un miglioramento del 30% nell'espansione sull'asse Z e offre il 25% in più di larghezza di banda elettrica (minore perdita) rispetto ai prodotti concorrenti nella stessa categoria.

Il materiale presenta una superiore resistenza all'umidità durante i processi di riflusso, colmando il divario tra i requisiti di prestazioni termiche ed elettriche. FR408HR è fluorescente al laser e blocca i raggi UV, garantendo la massima compatibilità con i sistemi di ispezione ottica automatizzata (AOI), i sistemi di posizionamento ottico e l'imaging della maschera di saldatura foto-immaginabile. È completamente conforme RoHS e offre un'eccellente compatibilità di processo con i processi di produzione standard FR-4, rendendolo facile da integrare nelle linee di produzione esistenti.

Applicazioni tipiche dell'FR408HR

-PCB multistrato che richiedono elevate prestazioni termiche e affidabilità

-Applicazioni di assemblaggio senza piombo

-Dispositivi elettronici con layout di componenti densi (capacità di passo 0,8 mm)

-PCB che richiedono compatibilità AOI e imaging preciso della maschera di saldatura

-Sistemi elettronici ad alta affidabilità soggetti a cicli di riflusso multipli

Cos'è un Via Riempito e Tappato (Riempito di Resina e Tappatura Galvanica)?

Via riempito e tappato, noto anche come riempito di resina e tappatura galvanica, è un processo di produzione di PCB specializzato progettato per migliorare l'affidabilità e le prestazioni dei vias, specialmente in applicazioni ad alta densità, alta velocità e alta affidabilità. Questo processo prevede due passaggi chiave: riempimento con resina e tappatura galvanica.

Innanzitutto, i vias (in questa PCB, vias ciechi da 0,2 mm) vengono riempiti con una resina isolante resistente alle alte temperature. La resina riempie l'intero foro del via, assicurando che non rimangano vuoti d'aria o bolle, il che previene l'assorbimento di umidità, riduce le interferenze del segnale e migliora la resistenza meccanica del via. La resina utilizzata è tipicamente compatibile con le temperature di laminazione e riflusso della PCB, mantenendo la stabilità durante i successivi processi di produzione.

Dopo che la resina è stata polimerizzata, viene eseguito il secondo passaggio: la tappatura galvanica. Un sottile strato di rame (o altro metallo conduttivo, corrispondente alla finitura superficiale della PCB, in questo caso oro per immersione) viene galvanizzato sopra il via riempito di resina, formando un tappo liscio e piatto a filo con la superficie della PCB. Questo tappo protegge la resina da danni durante l'assemblaggio, garantisce la continuità elettrica (se richiesta) e fornisce una superficie piana per il montaggio dei componenti, il che è fondamentale per i progetti di PCB ad alta densità con componenti a passo fine.

I principali vantaggi del via riempito e tappato includono: prevenire la risalita della saldatura nei vias durante l'assemblaggio, ridurre la riflessione del segnale e la diafonia nelle applicazioni ad alta velocità, migliorare la conducibilità termica, proteggere i vias da fattori ambientali (umidità, polvere) e migliorare la robustezza meccanica generale della PCB.

Il ruolo della placcatura sui bordi (avvolgimento metallico sui bordi)

La placcatura sui bordi, nota anche come avvolgimento metallico sui bordi, è un processo di produzione di PCB che prevede la placcatura dei bordi esposti della PCB con un metallo conduttivo (tipicamente rame, seguito dalla stessa finitura superficiale della PCB, in questo caso oro per immersione). Questo processo svolge un ruolo fondamentale nel migliorare le prestazioni, l'affidabilità e la producibilità della PCB, con le seguenti funzioni chiave:

Miglioramento della messa a terra e della schermatura EMI: la placcatura sui bordi forma un perimetro conduttivo continuo (gabbia di Faraday), migliorando l'integrità della messa a terra, riducendo l'EMI esterna e prevenendo la radiazione del segnale interno, fondamentale per applicazioni ad alta velocità, RF e microonde che richiedono un'integrità del segnale superiore.

Maggiore resistenza meccanica: aumenta la robustezza meccanica della PCB, resistendo a scheggiature, crepe e danni sui bordi durante la manipolazione, l'assemblaggio e il funzionamento, particolarmente adatta per ambienti difficili o ad alto stress.

Miglioramento della dissipazione termica: come percorso termico aggiuntivo, dissipa il calore dei componenti, ottimizza la gestione termica, riduce le temperature di giunzione ed estende la durata dei componenti.

Facilitazione della continuità elettrica: consente la continuità elettrica inter-strato, semplifica il design della messa a terra, garantisce prestazioni costanti e riduce la resistenza dei bordi per migliorare l'integrità del segnale.

Miglioramento della saldabilità e dell'assemblaggio: la sua superficie conduttiva liscia facilita la saldatura di componenti/connettori montati sui bordi, aumentando l'affidabilità dell'assemblaggio e riducendo il rischio di guasti delle giunzioni saldate.
