F4BM275 Laminati Substrato Alta Frequenza Lastra Clad Rame

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Numero di parte:

F4BM275

Spessore laminato:

0,2 - 12 mm

Dimensioni del laminato:

460X610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840m

Peso del rame:

0,5 once (0,018 mm); 1 oncia (0,035 mm); 0,05 mm (1,5 once); 2 once (0,07 mm);

Evidenziare:

laminato ad alta frequenza rivestito di rame

F4BM275 laminato substrato

lastra rivestita di rame con garanzia

Descrizione del prodotto

L'F4BM275 è prodotto attraverso processi di laminazione scientificamente formulati e rigorosamente controllati utilizzando tessuto di vetro, resina politetrafluoroetilene e film di PTFE. Le sue prestazioni elettriche rappresentano un certo miglioramento rispetto all'F4B, principalmente riflesse in un intervallo di costante dielettrica più ampio, una minore perdita dielettrica, valori di resistenza di isolamento aumentati e prestazioni stabili migliorate. Questo prodotto può sostituire efficacemente prodotti esteri simili.

L'F4BM e l'F4BME condividono lo stesso strato dielettrico ma differiscono nel foglio di rame utilizzato: l'F4BM utilizza foglio di rame ED ed è adatto per applicazioni senza requisiti PIM (intermodulazione passiva); l'F4BME utilizza foglio di rame RTF trattato al rovescio, offrendo eccellenti prestazioni PIM, un controllo del circuito più preciso e una minore perdita del conduttore.

Sia l'F4BM che l'F4BME ottengono un controllo preciso della costante dielettrica regolando il rapporto tra resina PTFE e tessuto di vetro. Questa formulazione ottiene basse perdite migliorando la stabilità dimensionale del materiale. Una costante dielettrica più elevata corrisponde a un rapporto di fibra di vetro più elevato, con conseguente migliore stabilità dimensionale, minore coefficiente di espansione termica e caratteristiche di deriva della temperatura migliorate, sebbene con un leggero aumento della perdita dielettrica.

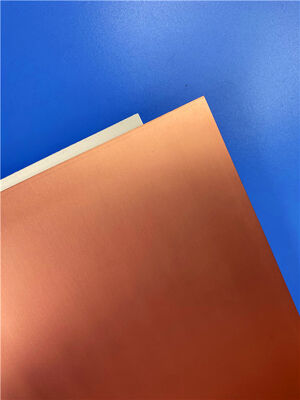

F4BM275 Laminati Substrato Alta Frequenza Lastra Clad Rame 0

Caratteristiche del prodotto

DK2.17 ～3 è opzionale e DK è personalizzabile
Bassa perdita
F4BME con foglio di rame RTF offre eccellenti prestazioni PIM
Diverse dimensioni per risparmio sui costi
Resistenza alle radiazioni e basso degassamento
Commercializzato, producibile in serie e conveniente

Applicazioni tipiche

Microonde, RF, radar
Divisori di fase, componenti passivi
Divisori di potenza, accoppiatori, combinatori
Reti di alimentazione, antenne phased array
Comunicazioni satellitari, antenne di stazioni base

Parametri tecnici del prodotto				Modello prodotto e scheda tecnica
Caratteristiche del prodotto		Condizioni di prova	Unità	F4BM275
Costante dielettrica (tipica)		10GHz	/	2.75
Tolleranza costante dielettrica		/	/	±0.05
Tangente di perdita (tipica)		10GHz	/	0.0015
Tangente di perdita (tipica)		20GHz	/	0.0021
Coefficiente di temperatura della costante dielettrica		-55ºC～150ºC	PPM/℃	-92
Forza di pelatura		1 OZ F4BM	N/mm	>1.8
Forza di pelatura		1 OZ F4BME	N/mm	>1.6
Resistività volumica		Condizione standard	MΩ.cm	≥6×10^6
Resistività superficiale		Condizione standard	MΩ	≥1×10^6
Resistenza elettrica (direzione Z)		5KW,500V/s	KV/mm	>28
Tensione di breakdown (direzione XY)		5KW,500V/s	KV	>35
Coefficiente di espansione termica	direzione XY	-55 º~288ºC	ppm/ºC	14, 16
Coefficiente di espansione termica	direzione Z	-55 º~288ºC	ppm/ºC	112
Stress termico		260℃, 10s,3 volte		Nessuna delaminazione
Assorbimento d'acqua		20±2℃, 24 ore	%	≤0.08
Densità		Temperatura ambiente	g/cm3	2.28
Temperatura operativa a lungo termine		Camera ad alta-bassa temperatura	℃	-55～+260
Conducibilità termica		direzione Z	W/(M.K)	0.38
PIM		Applicabile solo a F4BME	dBc	≤-159
Infiammabilità		/	UL-94	V-0
Composizione materiale		/	/	PTFE, tessuto di fibra di vetro F4BM abbinato a foglio di rame ED, F4BME abbinato a foglio di rame trattato al rovescio (RTF).

F4BM275 Laminati Substrato Alta Frequenza Lastra Clad Rame 1
