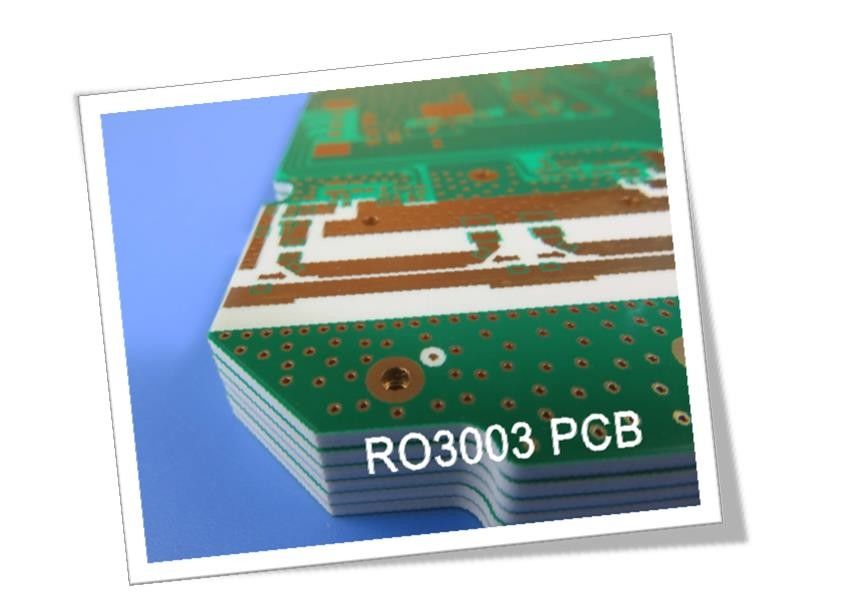

PCB ad alta frequenza Rogers RO3003con rivestimento spesso 10mil, 20mil, 30mil e 60mil Oro per immersione, Argento per immersione, Stagno per immersione e HASL
(I PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Ciao a tutti,
Oggi parleremo dei PCB ad alta frequenza RO3003.
I laminati per circuiti ad alta frequenza RO3003 sono compositi PTFE riempiti con ceramica destinati all'uso in applicazioni commerciali a microonde e RF. La sua caratteristica ovvia è che le prestazioni elettriche sono eccezionali e le proprietà meccaniche sono stabili e costanti. Ciò consente ai nostri progettisti di sviluppare la progettazione di schede multistrato sentendosi liberi e liberi, senza incontrare problemi di deformazione o affidabilità.
Diamo un'occhiata ad alcune funzionalità e applicazioni.
Innanzitutto la bassa perdita dielettrica, DF=0,001, può essere utilizzato in applicazioni fino a 77 GHz.

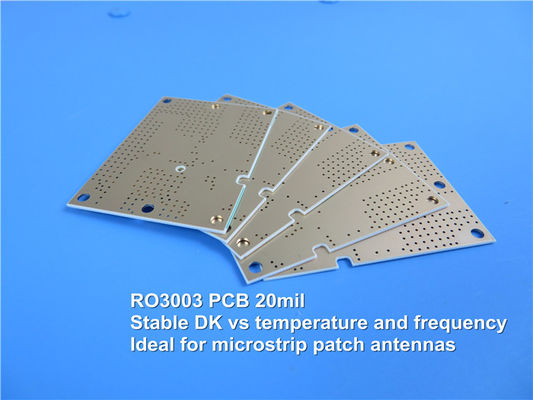

In secondo luogo, la costante dielettrica stabile rispetto alla temperatura e alla frequenza, è il materiale ideale per filtri passa banda, antenne patch a microstriscia e oscillatori controllati in tensione.
In terzo luogo, eccellenti proprietà meccaniche rispetto alla temperatura, affidabilità nella costruzione di pannelli stripline e multistrato.
In quarto luogo, proprietà meccaniche uniformi, è adatto per l'uso con design ibridi di schede multistrato in vetro epossidico.
Infine, il basso coefficiente di espansione nel piano corrisponde al rame e consente assemblaggi a superficie più affidabili; ideale per applicazioni sensibili alle variazioni di temperatura e presenta un'eccellente stabilità dimensionale.
NostroCapacità PCB(RO3003)
| Capacità PCB |
| Materiale PCB: |
Composito PTFE caricato con ceramica |
| Designatore: |
RO3003 |
| Costante dielettrica: |
3,0 ±0,04 (processo) |
| 3.0 (progettazione) |
| Conteggio degli strati: |
PCB ibrido a 1 strato, 2 strati, multistrato |
| Peso del rame: |
0,5 once (17 µm), 1 oncia (35 µm), 2 once (70 µm) |
| Spessore PCB: |
0,254 mm (10 mil), 0,508 mm (20 mil) |
| 30mil (0,762 mm), 60mil (1,524 mm) |
| Dimensioni del circuito stampato: |
≤400mmX500mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso ecc. |
| Finitura superficiale: |
Rame nudo, HASL, ENIG, OSP ecc.. |
| |
|
I PCB ad alta frequenza RO3003 sono disponibili con struttura a doppia faccia, multistrato e ibrida, gamme di rame da 0,5 once a 2 once, spessore da 0,3 mm a 1,6 mm, dimensione massima 400 x 500 mm, finitura superficiale con rame nudo, livellamento ad aria calda, oro ad immersione ecc.

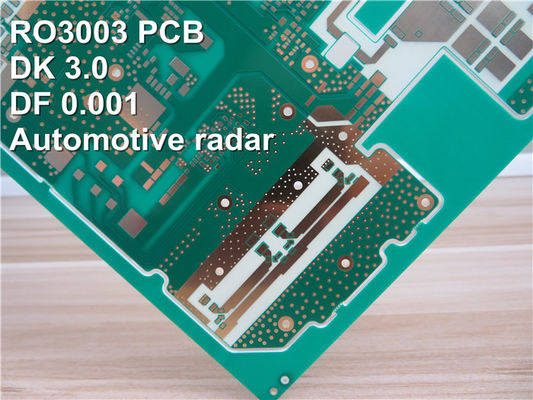

Le applicazioni tipichesono unapplicazioni radar automobilistiche, Pamplificatori di potenza e antenne, Dtrasmissione satellitare diretta ecc.
Il colore di base del PCB RO3003 è bianco.
Il processo di produzione del PCB ad alta frequenza RO3003 è simile al PCB PTFE standard, quindi è adatto per processi di produzione in volumi che conquistano un mercato vantaggioso.
In caso di domande, non esitate a contattarci.
Grazie per la tua lettura
Appendice: scheda tecnica di RO3003
| RO3003 Valore tipico |
| Proprietà |
RO3003 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,εProcesso |
3,0±0,04 |
Z |
|
10 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 Stripline fissata |
| Costante dielettrica,εProgetto |
3 |
Z |
|
Da 8GHz a 40GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0,001 |
Z |
|
10 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
-3 |
Z |
ppm/℃ |
10 GHz da -50 ℃ a 150 ℃ |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0,06
0,07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistività del volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistività superficiale |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
930
823 |
X
Y |
MPa |
23 ℃ |
ASTM D638 |
| Assorbimento dell'umidità |
0,04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.9 |
|
j/g/k |
|
Calcolato |
| Conducibilità termica |
0,5 |
|
M/M/K |
50℃ |
ASTM D5470 |
Coefficiente di dilatazione termica
(da -55 a 288 ℃) |
17
16
25 |
X
Y
Z |
ppm/℃ |
23 ℃/50% di umidità relativa |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
℃ TGA |
|
ASTM D3850 |
| Densità |
2.1 |
|
grammi/cm3 |
23 ℃ |
ASTM D792 |
| Resistenza alla buccia del rame |
12.7 |
|
Ib/in. |
1 oncia, EDC dopo il galleggiante di saldatura |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL94 |
| Compatibile con processi senza piombo |
SÌ |
|
|
|
|
