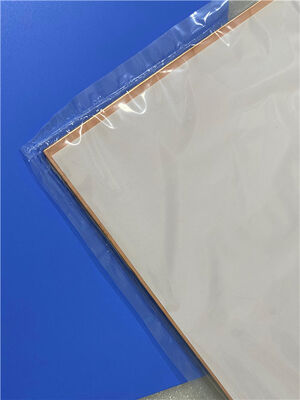

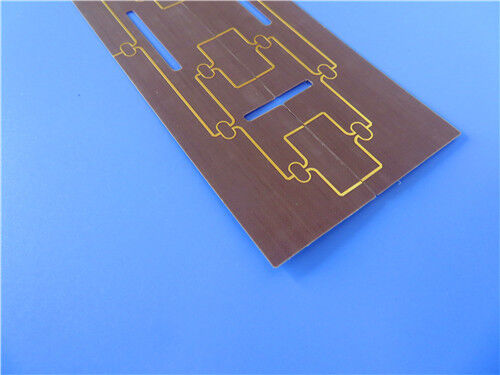

2 strati F4BTMS300 PCB 5 mil Substrato ad alta frequenza ENIG Finish

Questo PCB rigido a due strati F4BTMS300 è una soluzione di circuito ad alta frequenza ultra-sottile, di alta affidabilità e su misura per scenari di comunicazione aerospaziale, radar militare e satellitare rigorosi.Utilizzo di un substrato composito di PTFE riempito di ceramica F4BTMS300 aggiornatoLa scheda è dotata di uno spessore di 0,25 mm e di una lunghezza di 1 oz (1.5 mm).4 ml) di rame esterno, dotato di finitura superficiale ENIG di alta qualità per garantire una conducibilità elettrica stabile e una capacità anticorrosione a lungo termine.adotta una struttura cieca via libera con una costruzione a doppio lato non a seta e non a maschera di saldaturaProdotto secondo gli standard IPC-Class-2 e basato sui file standard Gerber RS-274-X, ogni PCB subisce test elettrici di gamma completa prima della consegna,con fornitura globale accessibile per l'implementazione industriale e aerospaziale di fascia alta.

Specifica dei PCB

Dotato di un impianto rigido a due strati simmetrico e compatto, questo PCB ultra sottile offre prestazioni elettriche costanti e un'eccellente piattezza strutturale per la trasmissione del segnale ad alta frequenza.La struttura stratificata ottimizzata elimina lo squilibrio degli sforzi interni durante la produzione e il funzionamento, supportando un elevato rendimento di fabbricazione e stabilità operativa a lungo termine per circuiti RF e aerospaziali di precisione.

Struttura dell'accumulo di PCB:

Statistica dei PCB

Questo PCB ad alta frequenza di precisione F4BTMS300 adotta un layout ottimizzato dei componenti e una distribuzione razionale, adattandosi pienamente ai requisiti di assemblaggio compatto e fornendo una stabilità,trasmissione di segnali ad alta precisione per applicazioni aerospaziali e di sistemi RF.

F4BTMS300 Introduzione al substrato ad alta frequenza

F4BTMS300 è un'iterazione aggiornata della serie di substrati F4BTM convenzionale, perfezionata attraverso una formulazione di materiale ottimizzata e tecniche di produzione avanzate.Questo materiale composito integra riempitivi nano-ceramici ad alto contenuto e tessuto in fibra di vetro ultra-fine mescolato con resina PTFEQuesta ottimizzazione strutturale riduce significativamente le perdite dielettriche.migliora l'uniformità dimensionale complessiva, riduce l'anisotropia dell'asse X/Y/Z ed espande il range di frequenza di lavoro effettivo aumentando al contempo la resistenza elettrica intrinseca.

Il substrato presenta un'eccezionale conduttività termica, caratteristiche di temperatura dielettrica stabili e prestazioni di espansione termica ultrabasse,mantenere proprietà elettriche e strutturali costanti in condizioni di fluttuazioni di temperatura estreme. Adotta come configurazione standard una lamina di rame a bassa rugosità RTF, che riduce efficacemente la perdita di conduttori ad alta frequenza mantenendo una robustezza affidabile della buccia.Compatibile con processi di laminazione a base di rame e alluminio, F4BTMS300 funge da alternativa aerospaziale di alta affidabilità ai substrati ad alta frequenza importati, ideale per la fabbricazione di circuiti militari, aeronautici e di comunicazione satellitare.

F4BTMS300 Caratteristiche elettriche e termiche del nucleo

Materiale F4BTMSVantaggi

Superando i risultati tradizionaliFR4e comuni substrati PTFE, i PCB F4BTMS300 presentano proprietà dei materiali migliorate e una versatilità di processo compatibile, ideale per un'alta precisione rigorosa,applicazioni industriali e aerospaziali ad alta frequenza:

Basse perdite ad alta frequenza: la struttura composita in nanoceramica riduce l'attenuazione del segnale per una trasmissione stabile su 10-20GHz

Stabilità termica affidabile: il coefficiente di temperatura CTE e DK ottimizzato evita lo spostamento delle prestazioni elettriche durante il ciclo termico

Minimizzazione delle perdite dei conduttori: abbinato a una lamina di rame RTF a bassa rugosità per ridurre le perdite da effetto cutaneo e aumentare l'efficienza del circuito

Forte stabilità ambientale: assorbimento di umidità estremamente basso garantisce prestazioni costanti in condizioni di temperatura e umidità variabili

Anisotropia strutturale bassa: proprietà fisiche equilibrate impediscono la deformazione e migliorano l'affidabilità operativa a lungo termine

Ampia adattabilità al processo: compatibile con la laminazione a base di rame e alluminio per vari circuiti di dissipazione termica ad alta potenza

Applicazioni tipiche

I PCB F4BTMS300 sono ampiamente utilizzati nell'industria aerospaziale di fascia alta, grazie alla loro bassa perdita dielettrica, all'eccezionale adattabilità all'ambiente e alle prestazioni elettriche stabili ad alta frequenza.sistemi a microonde RF di precisione e di difesa militare:

• Attrezzature aerospaziali, sistemi spaziali e dispositivi elettronici di cabina
• Sistemi di circuiti a microonde e RF ad alta precisione
• Radar militari e apparecchiature radar di rilevamento ad alta precisione
• Componenti della rete di alimentazione RF e moduli di elaborazione del segnale
• Antenne sensibili alla fase e sistemi di antenne a fascia
• Apparecchiature di comunicazione satellitare commerciali e militari

Garanzia di qualità e servizio

Tutti i PCB ad alta frequenza F4BTMS300 sono fabbricati in stretta conformità con i criteri di qualità industriale IPC-Class-2.queste schede ultra-sottili ad alta frequenza presentano una tolleranza dimensionale precisa e una consistenza elettrica stabile per scenari di applicazione di fascia altaOgni unità finita subisce un'ispezione completa delle prestazioni elettriche prima della spedizione per eliminare i difetti funzionali e garantire l'uniformità della qualità del lotto.Sostenuto da logistica globale e supporto tecnico professionale, queste soluzioni PCB di livello aerospaziale forniscono un supporto affidabile per la produzione industriale ad alta precisione e progetti di ricerca scientifica avanzata in tutto il mondo.
