Dettagli:
|
| Materiale di base: | F4BME220 Substrato composito in PTFE rinforzato con fibra di vetro | Conteggio degli strati: | 2 strati |
|---|---|---|---|
| Spessore del PCB: | 0,1 mm | Dimensioni del circuito stampato: | 79 mm x 65,3 mm (1 pezzo), tolleranza +/- 0,15 mm |
| Maschera per saldatura: | Verde | Serigrafia: | Bianco |
| Peso del rame: | 1 oz (1,4 mils) strati esterni | Finitura superficiale: | Oro ad immersione |
| Evidenziare: | Laminato rivestito di rame flessibile senza adesivo |
||

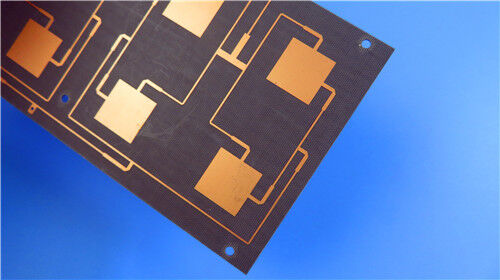

Questo PCB rigido a 2 strati F4BME220 è una soluzione ad alta frequenza ultra-sottile e ottimizzata per i costi progettata per circuiti a radiofrequenza commerciali e dispositivi di elaborazione del segnale wireless.Utilizzo di un dielettrico composito PTFE rinforzato con fibra di vetro della serie F4BME, questo PCB offre una maggiore stabilità elettrica e una consistenza superiore della trasmissione del segnale rispetto ai PCB convenzionaliF4B, assi di substratoCon uno spessore ultra-sottile di 0,1 mm e un peso di rame di 1 oz,la scheda adotta la finitura superficiale in oro immersione per mantenere la conduttività durevole e le prestazioni anti-ossidazioneSupporta la precisione 5/8 mil line/space fabrication e la lavorazione a micro-buco da 0,25 mm con un design strutturale non cieco.mentre il lato inferiore rimane completamente non rivestito.
Specifica dei PCB
| Articolo della specifica | Dettagli |
| Materiale di base | F4BME220 Substrato composito di PTFE rinforzato con fibra di vetro |
| Numero di strati | 2 strati (PCB rigidi) |
| Spessore della tavola finita | 0.1 mm |
| Dimensioni della scheda | 79 mm x 65,3 mm (1 PCS), tolleranza +/- 0,15 mm |
| Peso del rame finito | 1 oz (1,4 ml) di strati esterni |
| Via spessore del rivestimento | 20 μm |
| Traccia/spazio minimo | 5/8 milligrammi |
| Dimensione minima del foro | 0.25 mm |
| Via cieca | Nessuna |
| Finitura superficiale | Oro per immersione |
| Fabbricazione a partire da fibre sintetiche | Fabbricazione a partire da prodotti della voce 8528 |
| Maschera di saldatura | Maschera verde di saldatura superiore, senza maschera di saldatura inferiore |
| Standard di qualità | Classe IPC-2 |
| Processo di prova | Prova elettrica al 100% prima della spedizione |
Struttura dell'accumulo di PCB
Questa struttura stackup, dotata di un impianto rigido a doppio strato simmetrico con un nucleo dielettrico ultra sottile, garantisce una piattazza meccanica eccezionale e caratteristiche elettriche uniformi.La configurazione dello strato equilibrato offre prestazioni di trasmissione del segnale ad alta frequenza coerenti e ripetibilità di produzione stabile, perfettamente compatibile con le esigenze di progettazione dei moduli di circuito RF commerciali compatti.
| Strato di accumulo | Dettagli delle specifiche |
| Strato di rame 1 | Fogli di rame RTF da 35 μm |
| F4BME220 Core di substrato | 0.1mm fibra di vetro e core dielettrico composito in PTFE |
| Strato di rame 2 | Fogli di rame RTF da 35 μm |
![]()
Statistica dei PCB
Questo ultra sottile F4BME220 PCB ad alta frequenza presenta una raffinata disposizione dei componenti e un layout razionale,soddisfacendo i requisiti di assemblaggio miniaturizzato e fornendo una produzione di segnale elettrico costante per moduli funzionali RF commerciali compatti.
| Articolo statistico | Quantità |
| Componenti totali | 23 |
| Total Pads | 26 |
| Acciai per il buco | 14 |
| Pad SMT superiori | 12 |
| Pad SMT di fondo | 0 |
| Vias Quantità | 37 |
| Quantità delle reti | 2 |
F4BME Introduzione al substrato ad alta frequenza
I laminati della serie F4BME sono materiali dielettrici compositi di alta qualità, fabbricati mediante una proporzione precisa del materiale e una laminazione di alto livello di tessuto in fibra di vetro, resina PTFE e strati di pellicola PTFE.Rispetto ai tradizionali substrati F4B, questa serie di materiali aggiornata offre una gamma di costanti dielettrici regolabili più ampia, una minore attenuazione del segnale, una maggiore resistenza isolante e prestazioni elettriche più stabili.Esso funge da alternativa di alta affidabilità ai materiali dielettrici ad alta frequenza equivalenti importati per la produzione commerciale di PCB RF.
![]()
Caratteristiche essenziali della serie F4BME
I laminati compositi F4BME, realizzati con formulazioni dielettriche personalizzate e tecniche di produzione mature, offrono prestazioni complessive ad alta frequenza e un'eccellente efficienza dei costi.pienamente adattabile a scenari di produzione commerciale su larga scala:
Costante dielettrica completamente personalizzabile, con valori DK opzionali che vanno da 2,17 a 3,0 per adattarsi alle diverse specifiche di progettazione del circuito
La proprietà di bassa perdita dielettrica riduce al minimo l'attenuazione dell'energia del segnale durante la trasmissione del segnale ad alta frequenza
Fornisce prestazioni PIM superiori per scenari di applicazione ad alta sensibilità delle radiofrequenze
Supporta la personalizzazione dimensionale diversificata, consentendo un'adeguamento flessibile delle dimensioni e un controllo complessivo efficace dei costi
Caratteristiche di eccellente resistenza alle radiazioni e proprietà a basso rilascio di gas, che garantiscono un funzionamento stabile in ambienti di lavoro complessi e difficili
Si vanta di un'elevata maturità commerciale e compatibilità con la produzione di massa, offrendo notevoli prestazioni di costo per la produzione di lotti
Applicazioni tipiche
Vantaggiato dai parametri dielettrici regolabili, dalle caratteristiche di trasmissione a basse perdite e dall'elevata redditività,F4BME220 PCB sono ampiamente utilizzati in hardware radio ad alta frequenza commerciale e sistemi di infrastrutture di comunicazione wireless:
Garanzia di qualità e servizio
Tutti i PCB ad alta frequenza ultra-sottili F4BME220 sono fabbricati nel pieno rispetto delle specifiche di qualità industriale IPC-Class-2.queste schede di circuito mantengono rigorosa precisione dimensionale e costante riproducibilità elettrica, in conformità ai criteri formali di produzione a serie per applicazioni commerciali ad alta frequenza.Ogni unità finita subisce una verifica completa delle prestazioni elettriche prima della spedizione per garantire zero difetti funzionali e una consistenza stabile da lotto a lottoCon capacità di approvvigionamento globali e supporto tecnico standardizzato, queste soluzioni PCB a basse perdite fornisconoprestazioni ripetibili per progetti commerciali di fabbricazione di RF e infrastrutture di comunicazione wireless sui mercati globali.
![]()
