24 temperature elevate del bordo del PWB di strato FR4 con un'impedenza di 100 ohm

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-483.V1.0

Materiale di base:

Conteggio degli strati:

24 strati

Spessore del PCB:

3.7mm ±0.10%

Dimensioni del circuito stampato:

400 x 212mm=1PCS

Maschera per saldatura:

Verde

Serigrafia:

bianco

Peso del rame:

1 oncia

Finitura superficiale:

Oro ad immersione

Evidenziare:

24 bordi del PWB di strato FR4

100 bordo del PWB di impedenza FR4 di ohm

PWB ad alta temperatura FR4

Descrizione del prodotto

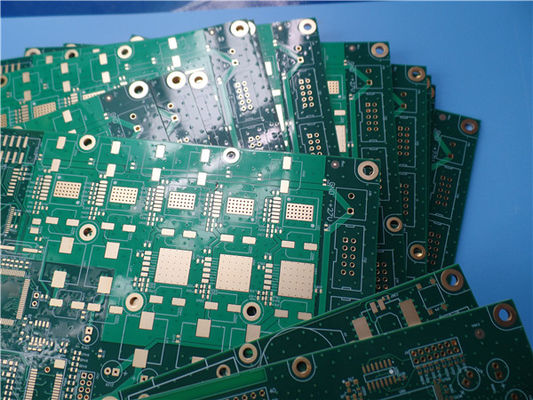

Circuito stampato PCB multistrato a 24 strati costruito su FR-4 ad alta temperatura con impedenza di 50 Ohm / 100 Ohm per uso industriale controlli

Descrizione generale

Si tratta di un tipo di PCB multistrato alto costruito su substrato FR-4 con Tg 170°C per l'applicazione di controlli industriali con pista in rame a 24 strati. Ha uno spessore di 3,7 mm con serigrafia bianca (Taiyo) su maschera di saldatura verde (Taiyo) e oro ad immersione sui cuscinetti. Anche questo è un PCB a impedenza controllata con impedenza single-end di 50 ohm e impedenza differenziale di 100 ohm. Il materiale di base proviene da ITEQ che fornisce PCB singolo. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 10 pannelli vengono imballati per la spedizione.

Caratteristiche e vantaggi

Eccellente affidabilità termica e resistenza CAF che garantiscono affidabilità a lungo termine per applicazioni industriali e automobilistiche.

Lungo tempo di conservazione (può essere conservato per più di 1 anno nel sacchetto sottovuoto)

Le linee di segnale formano una bassa impedenza costante verso terra

Microsezione e prova di stress termico

Officina di 16000 mq

Si accettano ordini di piccole quantità

Certificato ISO9001, ISO14001, IATF16949, UL

Possiamo trovare le sue applicazioni inTtrasmettitore,ModemGSM,Router Wi-Fi 3G, pagHase Shifter,eController incorporato, Hunità ard.

Capacità dei circuiti stampati 2020

Parametro	Valore
Conteggi dei livelli	1-32
Materiale del substrato	FR-4(incluso Tg alto 170, CTI alto>600 V); A base di alluminio; A base di rame; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 ecc.; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 ecc.; Arlon AD450, AD600 ecc; PTFE F4B DK2.2, DK2.65 ecc.; Poliimmide e PET.
Dimensione massima	Test di volo: 900600mm, Test dispositivo 460380mm, Nessun test 1100*600mm
Tolleranza del contorno della scheda	±0,0059" (0,15 mm)
Spessore del PCB	0,0157" - 0,3937" (0,40 mm--10,00 mm)
Tolleranza sullo spessore (T≥0,8 mm)	±8%
Tolleranza sullo spessore (t<0,8 mm)	±10%
Spessore dello strato isolante	0,00295" - 0,1969" (0,075 mm--5,00 mm)
Traccia minima	0,003" (0,075 mm)
Spazio minimo	0,003" (0,075 mm)
Spessore esterno del rame	35 µm--420 µm (1 oncia-12 once)
Spessore interno del rame	17 µm--420 µm (0,5 once - 12 once)
Foro (meccanico)	0,0059" - 0,25" (0,15 mm--6,35 mm)
Foro finito (meccanico)	0,0039"-0,248" (0,10 mm--6,30 mm)
Tolleranza diametro (meccanica)	0,00295" (0,075 mm)
Registrazione (meccanica)	0,00197" (0,05 mm)
Proporzioni	12:1
Tipo di maschera di saldatura	LPI
Ponte Min Solddermask	0,00315" (0,08 mm)
Spazio minimo per la maschera di saldatura	0,00197" (0,05 mm)
Tappo tramite diametro	0,0098" - 0,0236" (0,25 mm--0,60 mm)
Tolleranza del controllo dell'impedenza	±10%
Finitura superficiale	HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger

Parametro e scheda tecnica

DIMENSIONE DEL PCB	400 x 212 mm = 1 pezzo
TIPO DI SCHEDA	PCB multistrato
Numero di strati	24 strati
Componenti per montaggio superficiale	SÌ
Componenti con foro passante	SÌ
IMPILAZIONE DI STRATI	STRATO SUPERIORE 0,018 mm+strato di placcatura 1
	Preimpregnato 0,1016 mm
	PIANO 1 --- 0,035 mm Strato 2
	NUCLEO FR4 0,1016 mm
	TERRA 1 --- 0,035 mm Strato 3
	Preimpregnato 0,127 mm
	SEGNALE 1 --- 0,018 mm
	NUCLEO FR4 0,1524 mm
	PIANO 2 --- 0,035 mm
	Preimpregnato 0,1016 mm
	TERRA 2 --- 0,035 mm
	NUCLEO FR4 0,127 mm
	SEGNALE 2 --- 0,018 mm
	Preimpregnato 0,1524 mm
	PIANO 3 --- 0,035 mm
	NUCLEO FR4 0,1016 mm
	PIANO,TERRA 7 --- 0,035 mm
	Preimpregnato 0,127 mm
	SEGNALE 3 --- 0,018 mm
	NUCLEO FR-4 0,1524 mm
	TERRA 3 --- 0,035 mm
	Preimpregnato 0,127 mm
	SEGNALE 4 --- 0,018 mm
	NUCLEO FR4 0,1524 mm
	PIANO 4 --- 0,035 mm
	Preimpregnato 0,1016 mm
	TERRA 4 --- 0,035 mm
	NUCLEO FR4 0,1016 mm
	SEGNALE 5 --- 0,018 mm
	Preimpregnato 0,1524 mm
	SEGNALE 6 --- 0,018 mm
	NUCLEO FR4 0,1016 mm
	PIANO 5 --- 0,035 mm
	Preimpregnato 0,1016 mm
	TERRA 5 --- 0,035 mm
	NUCLEO FR4 0,1524 mm
	SEGNALE 7 --- 0,018 mm
	Preimpregnato 0,127 mm
	PIANO 6 --- 0,035 mm
	NUCLEO FR4 0,1524 mm
	SEGNALE 8 --- 0,018 mm
	Preimpregnato 0,127 mm
	POTENZA, ROTONDO 8 --- 0,035 mm Strato 22
	NUCLEO FR4 0,1016 mm
	TERRA 6 --- 0,035 mm Strato 23
	Preimpregnato 0,1016 mm
	STRATO INFERIORE --- 0,018 mm + Strato di placcatura 24
TECNOLOGIA
Traccia e spazio minimi:	5 milioni / 5 milioni
Fori minimi/massimi:	0,36/3,2 mm
Numero di fori diversi:	9
Numero di fori:	9117
Numero di slot fresati:	0
Numero di ritagli interni:	0
Controllo dell'impedenza:	Sì, tutti gli strati di segnale da 8 strati di rame, impedenza controllata da 50 OHM per single ended su traccia da 5 mil e 100 OHM per percorsi differenziali su 5 mil/8 mil
Numero di dita d'oro:	0
MATERIALE DELLA SCHEDA
Vetro epossidico:	FR-4 Tg170℃, er<5.4.IT-180, ITEQ fornito
Lamina finale esterna:	1 oncia
Lamina finale interna:	1 oncia
Altezza finale del PCB:	3,7 mm±0,10%
PLACCATURA E RIVESTIMENTO
Finitura superficiale	Oro per immersione (29,1%) 0,05 µm su 3 µm di nichel
La maschera per saldatura si applica a:	SUPERIORE e inferiore, minimo 12 micron
Colore maschera di saldatura:	Verde, PSR-2000 KX700G, Taiyo fornito.
Tipo di maschera di saldatura:	LPSM
CONTORNO/TAGLIO	Instradamento
MARCATURA
Lato della legenda del componente	SUPERIORE e inferiore.
Colore della legenda del componente	Bianco, S-380W, Taiyo fornito.
Nome o logo del produttore:	Segnata sul tabellone in zona conduttrice e contrassegnata AREA LIBERA
VIA	È richiesto il riempimento del foro presso BGA.
GRADO DI INFIAMMABILITA'	Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione del contorno:	0,0059"
Placcatura della tavola:	0,0029"
Tolleranza della punta:	0,002"
TEST	Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE	file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
ZONA DI SERVIZIO	In tutto il mondo, globalmente.
