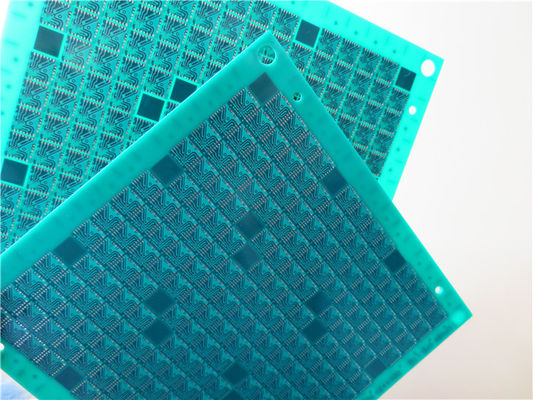

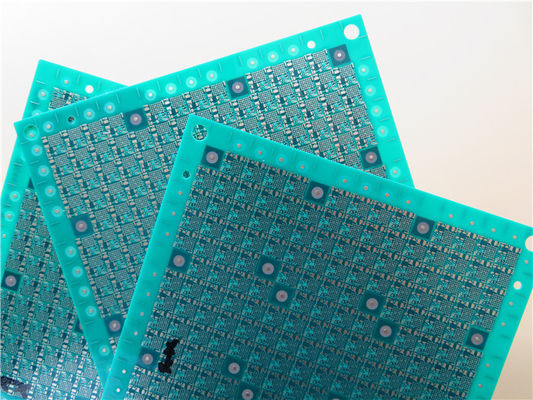

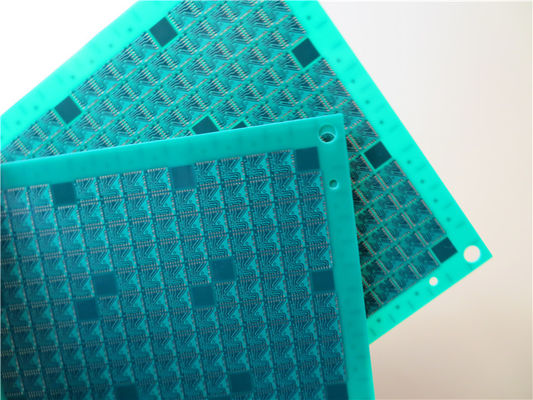

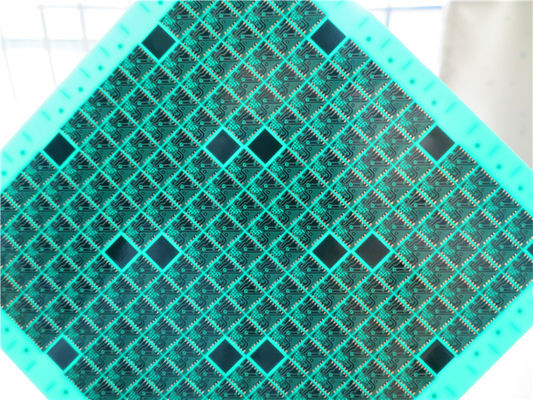

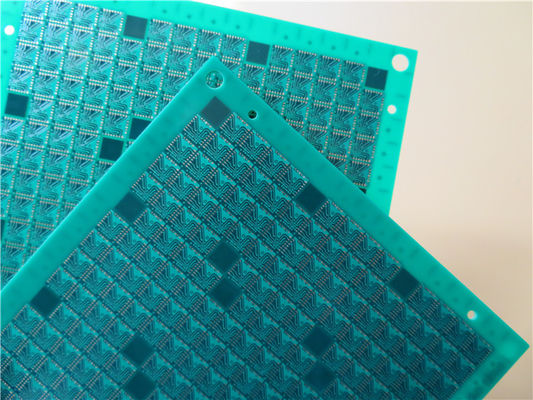

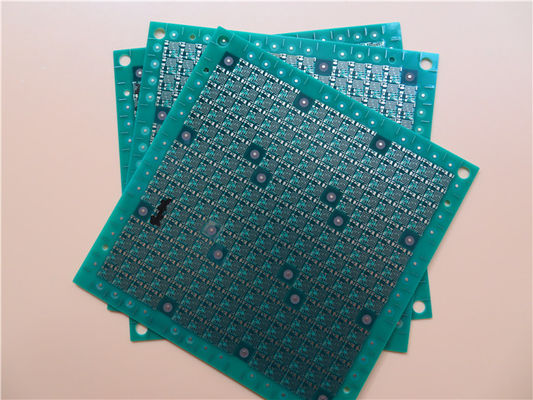

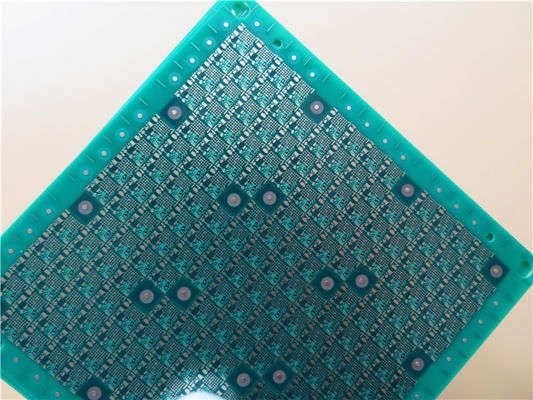

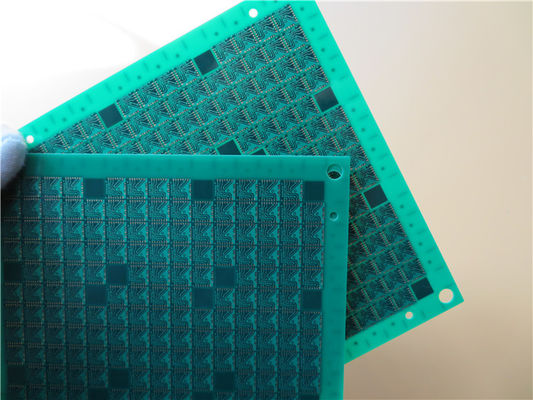

6 strati ciechi tramite PCB Ultrathin 0,6 mm Circuito stampato per l'automotive per il tracciamento GPS

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-478.V1.0

Materiale di base:

Numero di strati:

6 Strati

Spessore del PCB:

0.6mm ±0.1

Dimensione del PCB:

100 x 103 mm = 1 PCS

Maschera di saldatura:

Verde

Fabbricazione a partire da fibre sintetiche:

- No, no.

Peso di rame:

Finitura superficiale:

Oro per immersione

Evidenziare:

GPS che segue il circuito stampato automobilistico

circuito stampato automobilistico di 0.6mm

0.6mm bordo del PWB di 6 strati

Descrizione del prodotto

Via PCB riempito Via in Pad Circuit Board 0.6mm Multilayer PCB costruito su 6 strati con via cieca per il tracciamento GPS

1.1 Descrizione generale

Questo è un tipo di circuito stampato a 6 strati costruito su substrato FR-4 con Tg 135°C per l'applicazione di tracciamento GPS.6 mm di spessore senza filtro di seta su maschera di saldatura verde (Taiyo) e oro per immersione su pad. Il materiale base è di Taiwan ITEQ che fornisce 1 PCB per pannello. Vias con 0,25 mm sono riempite di resina e tappezzate (via in pad). Sono fabbricati secondo IPC 6012 classe 2 utilizzando i dati Gerber forniti.Ciascuno di questi 50 pannelli è pronto per la spedizione..

1.2 Caratteristiche e benefici

Conformi alla RoHS e adatti alle esigenze di affidabilità termica

Elevata saldabilità, nessuna sollecitazione delle schede di circuito e minore contaminazione della superficie dei PCB.

Gestione e manutenzione completa delle attrezzature e controllo dei processi

I prodotti e la produzione sono certificati da organizzazioni autorizzate.

Ordine in piccole quantità è accettato

Consegna puntuale: >98%

1.3 Applicazioni

Illuminazione a led

Sistema di interfono

Router WiFi portatile

Tracker GSM

Illuminazione LED commerciale

Modem WiFi 4G

Controllo di accesso Honeywell

Controllo elettronico dell'accesso

Amplificatore di frequenza audio

Server di file

1.4 Parametro e scheda dati

DIMENSIONE del PCB	100 x 103 mm = 1 PCS
Tipo di bordo	PCB a più strati
Numero di strati	6 strati
Componenti montati in superficie	- Sì.
Attraverso i componenti a buco	- No
STACKUP di strato	rame ------- 18um ((0,5 oz) + piastra TOP CS
	4 ml di prepreg
	Copper ------- 18um ((0.5oz) GND Piano
	4 mil FR-4
	rame ------- 18um ((0.5oz) Piano PWR
	4 ml di prepreg
	rame ------- 18um ((0.5oz) Piano PWR
	4 mil FR-4
	rame ------- 18um ((0,5 oz) SIG
	4 ml di prepreg
	rame ------- 18um ((0,5 oz) BOT PS
Tecnologia
Traccia minima e spazio:	3 ml/3 ml
Fori minimi / massimi:	0.22/3.50mm
Numero di fori:	25
Numero di fori:	2315
Numero di slot fresati:	0
Numero di tagli interni:	0
Controllo dell'impedenza	- No, no.
Materiale per la tavola
Epoxi vetro:	FR-4, ITEQ IT140 TG>135, er<5.4
Fogli finiti esterni:	1 oz
Fogli interni finali:	0.5 oz.
Altezza finale del PCB:	0.6 mm ± 0.1
CLAVING E COATING
Finitura superficiale	Oro di immersione 0,025 μm su 3 μm Nickel (14,4% di superficie)
Maschera di saldatura Applicabile a:	Sotto e sopra, minimo 12 micron
Maschera di saldatura colore:	Verde, TAIYO PSR-2000 GT600D
Tipo di maschera di saldatura:	LPSM
Conto/taglio	Routing
Marcatura
lato della leggenda del componente	Non è necessaria la serigrafia.
Colore della leggenda del componente	Non è necessaria la serigrafia.
Nome o logo del fabbricante:	Non è necessaria la serigrafia.
VIA	Infisso attraverso un foro (PTH), cieco via e via tappo su CS e PS, le vie non sono visibili.
Classificazione di infiammabilità	L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo:	0.0059" (0,15mm)
Dispositivi per il rivestimento del cartone:	0.0030" (0.076mm)
Tolleranza di trivellazione:	0.002" (0,05 mm)
TESTO	Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire	file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo.

1.5 Progettazione per la fabbricazione (2)

Numero di serie.	Procedura	Articolo	Capacità di produzione
			Grande volume (S<100 m2)	Volume medio (S<10 m2)	Prototipo ((S<1m2)
			Grande volume (S<100 m2)	Volume medio (S<10 m2)	Prototipo ((S<1m2)
14	Laminatura	Tolleranza dello spessore del laminato	spessore di PCB ± 10%	spessore di PCB ± 10%	spessore di PCB ± 8%
15		Spessore massimo del laminato	4.0 mm	6.0 mm	7.0 mm
16		Precisione di allineamento del laminato	≤ ± 5 mil	≤ ± 4 mil	≤ ± 4 mil
17	Perforazione (18um, 35um, 70um ecc. sono di rame finito.	Diametro min. del trapano	0.2 mm	0.2 mm	0.2 mm
18		Diametro del router min.slot	0.60 mm	0.60 mm	0.60 mm
19		Tolleranza minima degli slot PTH	± 0,15 mm	± 0,15 mm	± 0,1 mm
20		Rapporto di aspetto massimo	1:08	1:12	1:12
21		Tolleranza di buco	± 3 mil	± 3 mil	± 3 mil
22		Spazio di via a via	6 milioni (stessa rete), 12 milioni (diversa rete)	6 milioni (stessa rete), 14 milioni (diversa rete)	4mili (stessa rete), 12mili (diversa rete)
23		Spazio tra buco del componente e buco del componente	12 milioni (stessa rete), 16 milioni (diversa rete)	12 milioni (stessa rete), 16 milioni (diversa rete)	10 milioni (stessa rete), 14 milioni (diversa rete)
24	Graffiti	Larghezza minima del logo inciso	10 mil ((18um), 12 mil (35um), 12 mil ((70um)	8mm (18mm), 10mm (35mm), 12mm (70)	6mm (18mm), 8mm (35mm), 12mm (70)
25	Graffiti	Fattore di incisione	1.6-2.2	1.6-2.2	1.6-2.2
26	Strato esterno ((18um, 35um, 70um ecc. sono di rame finito. Se non è menzionato rame, finito 1 oz è il valore predefinito)	Diametro min.via pad	20 millimetri	16 millimetri	16 millimetri
27		Diametro del pad BGA min.	12 millimetri	12 millimetri	10 mil
28		Min.track e spaziatura	5/5mil ((18um)	4/4mil ((18um)	3/3.5 mil ((18um)
			5/5mil ((35um)	4/4mil ((35um)	3/4 mil ((35um)
			7/9mil ((70um)	6/8 mil ((70 mm)	6/7 mil ((70um)
			9/11mil ((105um)	8/10mil ((105um)	8/9mil ((105um)
			13/13 mil ((140um)	12/12mil ((140um)	12/11mil ((140um)
29		Griglia minima	10/10mil ((35um)	8/8 mil ((35um)	4/8 mil ((35um)
30		Min.space (conduttore a pad, pad a pad)	6 mm (± 18 mm)	5 mm (± 18 mm)	4 mm (± 18 mm)
			6 mm (± 35 mm)	5 mm (± 35 mm)	4 mm (± 35 mm)
			9 mm (70 mm)	8 mm (70 mm)	7 mm (70 mm)
			11 mil ((105um)	10 mil ((105um)	9 mm (± 105 mm)
			13 mm (± 140 mm)	12 mm (± 140 mm)	11 mm (± 140 mm)
