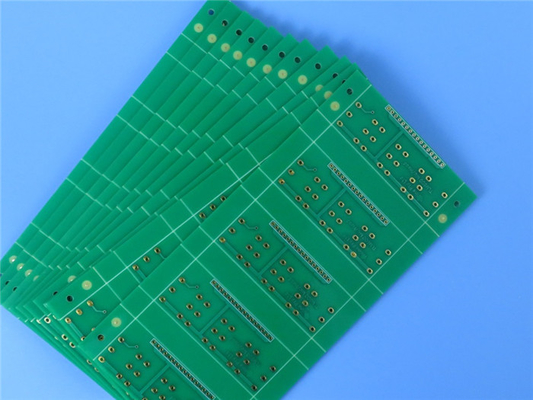

1 oz S1000-2M Multilayer PCB con Blind via e impedenza controllata

Presentiamo il PCB S1000-2M, un circuito stampato affidabile e di alta qualità progettato per soddisfare le esigenti esigenze dell'elettronica moderna. Grazie alle proprietà avanzate dei materiali, all'eccezionale configurazione di stackup e agli eccellenti dettagli costruttivi, il PCB S1000-2M garantisce prestazioni eccezionali, affidabilità termica e lavorabilità meccanica.

Proprietà materiali ed elettriche:
Il PCB S1000-2M è costruito utilizzando un materiale FR-4 ad alta Tg (temperatura di transizione vetrosa) e basso CTE (coefficiente di espansione termica), che offre prestazioni e affidabilità migliorate. Con una costante dielettrica di 4,6 a 1 GHz e un basso fattore di dissipazione di 0,018 alla stessa frequenza, questo PCB garantisce una trasmissione efficiente del segnale e una perdita minima di segnale. Presenta una Tg di 185℃, garantendo stabilità anche a temperature elevate, e una Td (temperatura di decomposizione) di 355℃, indicando la sua capacità di resistere a stress termici elevati. Il CTE sull'asse z di 41 ppm/°C prima della Tg e 208 ppm/°C dopo la Tg garantisce stabilità dimensionale e prestazioni affidabili a temperature variabili.

Funzionalità per una maggiore affidabilità:
Il PCB S1000-2M è dotato di una serie di funzionalità che contribuiscono alla sua eccezionale affidabilità. La sua capacità anti-CAF (filamento anodico conduttivo) garantisce resistenza contro la formazione di percorsi conduttivi all'interno del PCB durante il funzionamento. Il PCB è compatibile senza piombo, in linea con le normative ambientali e conforme agli standard del settore. Grazie all'eccellente affidabilità termica, il PCB S1000-2M dissipa efficacemente il calore, mantenendo i componenti entro gli intervalli di temperatura ottimali. La scheda offre inoltre un'eccellente affidabilità a foro passante e lavorabilità meccanica, consentendo un assemblaggio senza soluzione di continuità e una durata a lungo termine.

Dettagli di configurazione e costruzione dello stackup:

Il PCB S1000-2M presenta una configurazione stackup rigida a 4 strati, che offre ampio spazio per circuiti complessi e un routing efficiente del segnale. I suoi strati di rame hanno uno spessore di 35 μm, garantendo una robusta conduttività e integrità del segnale. L'FR-4 Core S1000-2M ha uno spessore di 0,2 mm, offrendo una base robusta per il PCB. L'uso del Prepreg 2116, con uno spessore di 4.685 mil, migliora l'integrità strutturale complessiva del pannello.

I dettagli costruttivi del PCB S1000-2M sono meticolosamente progettati per prestazioni ottimali. Con una dimensione della scheda di 255,1 mm x 130,8 mm, offre ampio spazio per i componenti e consente un montaggio preciso. Il PCB supporta una traccia/spazio minimo di 4/6 mil, consentendo una progettazione di circuiti complessa. La dimensione minima del foro di 0,3 mm consente una foratura e un posizionamento preciso dei componenti. I via ciechi L1-L2 forniscono ulteriore flessibilità di instradamento. Con uno spessore della scheda finita di 1,0 mm e un peso del rame finito di 1 oz (1,4 mil) sugli strati esterni, il PCB S1000-2M raggiunge il perfetto equilibrio tra durata e prestazioni.

Per garantire una conduttività ottimale e una protezione contro la corrosione, il PCB presenta uno spessore di placcatura di 20 μm e una finitura superficiale dorata per immersione. La serigrafia superiore, di colore bianco nitido, migliora l'identificazione e la leggibilità dei componenti.

Affidabilità e garanzia di qualità:
Il PCB S1000-2M è sottoposto a test rigorosi e aderisce allo standard di qualità IPC-Class-2, garantendo prestazioni affidabili e di alta qualità. Prima della spedizione, ogni PCB viene sottoposto a un test elettrico al 100% per verificarne la funzionalità e la rispondenza alle specifiche.

Applicazioni e disponibilità globale:
Il PCB S1000-2M è adatto per un'ampia gamma di applicazioni, tra cui computer, comunicazioni ed elettronica automobilistica. Il suo design lo rende particolarmente adatto per elevati requisiti di PCB multistrato. Con disponibilità in tutto il mondo, questo PCB è facilmente accessibile e integrabile in vari progetti e settori.

Conclusione:
Il PCB S1000-2M è una soluzione ad alte prestazioni che combina proprietà avanzate dei materiali, eccezionale configurazione di stackup e dettagli costruttivi affidabili. Con le sue eccellenti proprietà elettriche, la capacità anti-CAF, l'affidabilità termica, l'affidabilità del foro passante e la lavorabilità meccanica, il PCB S1000-2M è la scelta ideale per applicazioni che richiedono prestazioni superiori e affidabilità a lungo termine.
