2.0mm PCB Circuito stampato per autoveicoli doppio lato CTI 600

PCB ad alto CTI 600VCostruito su FR-4 da 2,0 mm con HASL e fori svasati

(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)

Introduzione generale

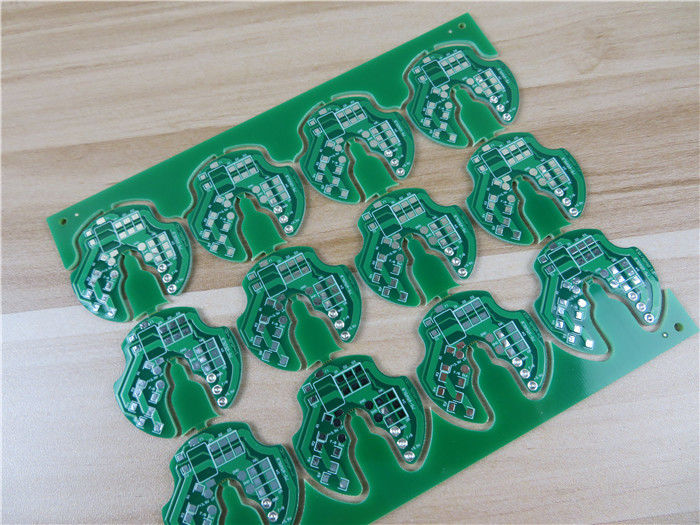

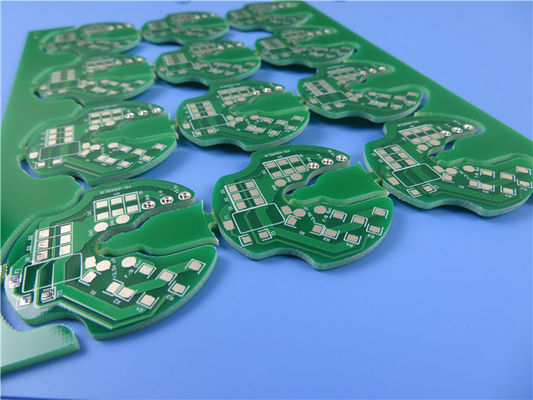

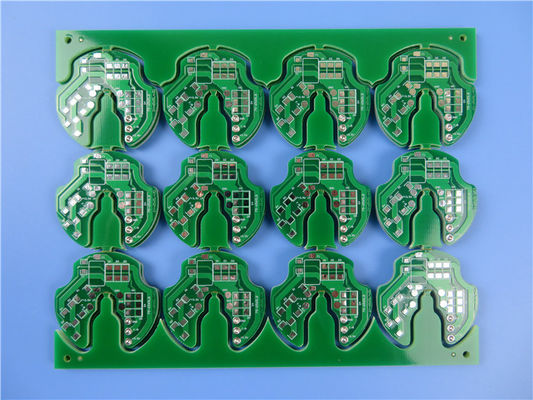

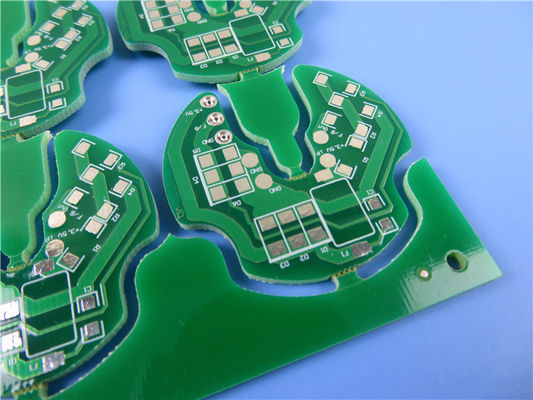

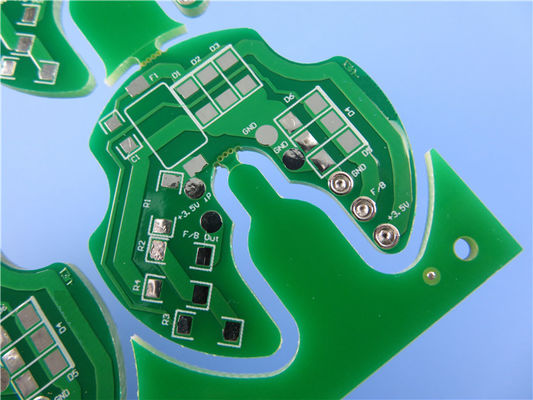

Questo è un tipo di circuito stampato a singola faccia costruito su substrato FR-4 con CTI 600V. È un PCB spesso 2,0 mm con piste semplici, maschera di saldatura verde e serigrafia bianca. La finitura superficiale dei cuscinetti è livellata ad aria calda, di tipo senza piombo. Sono presenti 3 fori svasati allineati su un binario. Il pannello contiene 12 schede individuali.

Specifiche del PCB

Applicazioni

PDP, LCD, TV

Frigorifero

Fornitore di energia

Lavatrice

Che cos'è l'indice di monitoraggio comparativo (CTI)?

Qui CTI è un articolo di qualità che si riferisce al laminato rivestito in rame ampiamente utilizzato negli elettrodomestici o in altri apparecchi elettrici ad alta tensione (110 V, 220 V). È una condizione simulata in cui il PCB è inquinato nel suo ambiente di lavoro, con conseguenti perdite o cortocircuiti in corrispondenza del gap della superficie del PCB, accompagnati da rilascio di calore e carbonizzazione.

Il metodo dell'esperimento prevede che 50 gocce continue di soluzione di cloruro di ammonio allo 0,1% vengano lasciate cadere tra due punti sulla superficie del PCB, 30 secondi per goccia, attivando corrente CA ad alta tensione per eseguire il test. Innanzitutto provando 300 V per generare corrente 1 A. Sulla superficie è presente una soluzione di cloruro di ammonio, quindi dopo l'accensione della corrente si produrrà una resistenza che emetterà anche calore, quindi la soluzione verrà lentamente evaporata. La seconda goccia è attiva e fino a 50 gocce per vedere se il PCB presenta perdite o meno. Una volta che il PCB ha una dispersione superficiale di 0,1 A e supera 0,5 secondi, viene giudicato Guasto.

La qualità CTI del laminato si riferisce al valore di tensione applicata esternamente e senza guasti di 50 gocce. Se vengono superati i suddetti 300 V, possiamo aumentare la tensione a 400 V, 500 V o 600 V fino al valore elevato prima del guasto, ovvero i dati del laminite CTI.

Bicheng offre PCB ad alto CTI (alto CTI 600V FR-4 e materiale con supporto in alluminio) che funzionano in ambienti difficili caratterizzati da alta tensione, sporcizia e umidità.

Lo standard IEC 112 ha 3 gradi come segue

Secondo lo standard IEC, più piccolo è il substrato di grado CTI, migliore è la resistenza al tracciamento. Il normale FR-4 varia da 175 a 225 V

Scheda tecnica di FR-4 con CTI 600V

Capacità PCB Bicheng (FR-4) 2022
