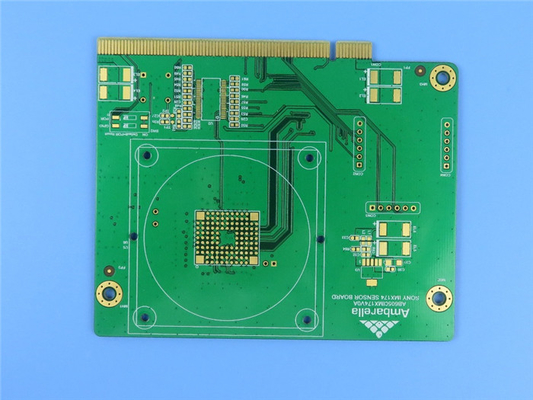

Il PWB con poche perdite stampato a più strati di temperatura elevata del circuito TU-883 (PWB) HDI con l'impedenza di 90 ohm ha controllato

Il PWB con poche perdite stampato a più strati di temperatura elevata del circuito TU-883 (PWB) HDI con l'impedenza di 90 ohm ha controllato

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La CINA
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-509.V1.0
Materiale:
TU-883
Numero di strati:
20 strati
Spessore del PCB:
3.0 mm
Maschera di saldatura:
Verde
Fabbricazione a partire da fibre sintetiche:
Bianco
Finitura superficiale:
Oro per immersione
Evidenziare:

PWB controllato di impedenza a più strati

,

l'impedenza di 3.0mm ha controllato il PWB

,

20 strati del PWB controllato impedenza

Descrizione del prodotto



Il PWB con poche perdite stampato a più strati di temperatura elevata del circuito TU-883 (PWB) HDI con l'impedenza di 90 ohm ha controllato

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



Breve introduzione

Ciò è un tipo di rendimento elevato che con poche perdite il PWB a più strati ha sviluppato sul centro del TU-883 di TUC con 20 strati di rame (PWB 20-layer). È inoltre un tipo di circuiti di HDI (N+1+N) con il trapano del laser di 0.1mm. Ciò è inoltre un tipo di PWB controllato dell'impedenza, 90 ohm e 50 ohm sono controllati sugli strati di ogni segnale con tolleranza di 10%. Le stagnole di rame sono di 1 oncia e la metà oncia ha usato alternatamente fra gli strati. L'intero PWB è 3.0mm spessi, con l'oro di immersione sui cuscinetti, sulla maschera verde della lega per saldatura e sul silkscreen bianco.



Applicazioni

Radiofrequenza

Superficie posteriore, computer a alto rendimento

Linecards, stoccaggio

Server, le Telecomunicazioni, stazione base, router dell'ufficio



Il PWB con poche perdite stampato a più strati di temperatura elevata del circuito TU-883 (PWB) HDI con l'impedenza di 90 ohm ha controllato 0



Specifiche dettagliate

Oggetto Descrizione Reale Risultato
1. Laminato Tipo materiale TU-883 CRNA
Tg 170℃ CRNA
Fornitore TUC CRNA
Spessore 2.8-3.1mm CRNA
spessore 2.Plating Parete del foro 26.51µm CRNA
Rame esterno 41.09µm CRNA
Rame interno 15µm/31µm CRNA
maschera 3.Solder Tipo materiale TAIYO/PSR-2000GT600D CRNA
Colore Verde CRNA
Rigidità (prova della matita) 5H CRNA
S/M Thickness 20.11µm CRNA
Posizione Entrambi i lati CRNA
4. Segno componente Tipo materiale IJR-4000 MW300 CRNA
Colore Bianco CRNA
Posizione C/S, S/S CRNA
5. Maschera della lega per saldatura di Peelable Tipo materiale /
Spessore /
Posizione /
6. Identificazione Segno dell'UL CRNA
Codice della data 2921 CRNA
Mark Location Lato della lega per saldatura CRNA
7. Finitura superficia Metodo Oro di immersione CRNA
Spessore del nichel 4.06µm CRNA
Spessore dell'oro 0.056µm CRNA
8. Normativeness RoHS 2015/863/EU direttivo CRNA
PORTATA Direttiva /2006 1907 CRNA
anello 9.Annular Linea larghezza minima (mil) 4.8mil CRNA
Min. Spacing (mil) 5.2mil CRNA
10.V-groove Angolo /
Spessore residuo /
11. Smussatura Angolo /
Altezza /
12. Funzione Prova elettrica PASSAGGIO di 100% CRNA
13. Aspetto Livello della classe di IPC Classe 2 di IPC-A-600J &6012D CRNA
Ispezione visiva Classe 2 di IPC-A-600J &6012D CRNA
Filo di ordito e torsione 0,21% CRNA
14. Prova di affidabilità Prova del nastro Nessuna sbucciatura CRNA
Prova solvente Nessuna sbucciatura CRNA
Prova di Solderability 265 ±5℃ CRNA
Prova di stress termico 288 ±5℃ CRNA
Prova ionica di contaminazione 0.56µg/c㎡ CRNA



Accatastamento & impedenza controllati

Il PWB con poche perdite stampato a più strati di temperatura elevata del circuito TU-883 (PWB) HDI con l'impedenza di 90 ohm ha controllato 1



Vias di HDI

Il PWB con poche perdite stampato a più strati di temperatura elevata del circuito TU-883 (PWB) HDI con l'impedenza di 90 ohm ha controllato 2



Il PWB con poche perdite stampato a più strati di temperatura elevata del circuito TU-883 (PWB) HDI con l'impedenza di 90 ohm ha controllato 3
