PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli

PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli
PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli

Grande immagine :  PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-472.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese

PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli

descrizione
Materiale di base: FR-4 Conteggio degli strati: 6 Strati
Spessore del PCB: 1,6 mm ± 0,16 Dimensioni del circuito stampato: 150 x 195 mm = 12 PCS
Maschera per saldatura: Verde Serigrafia: bianco
Peso del rame: 1 oncia Finitura superficiale: Oro ad immersione
Evidenziare:

La singola impedenza di conclusione ha controllato il PWB

,

L'impedenza d'inseguimento del veicolo ha controllato il PWB

,

L'impedenza ha controllato un PWB di 6 strati


Circuito stampato a 6 strati con impedenza controllata PCB a impedenza per sistema di tracciamento dei veicoli

1.1 Descrizione generale

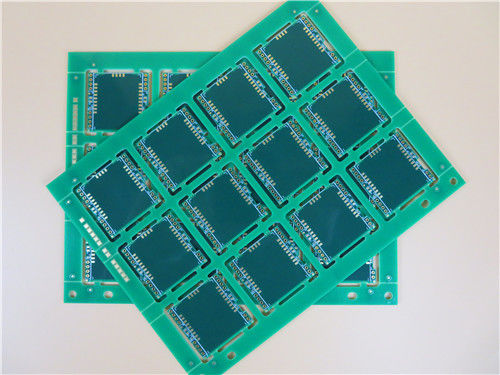

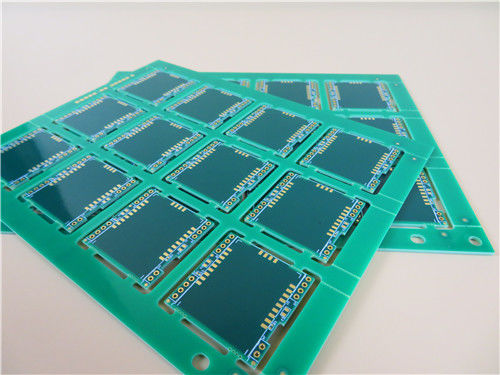

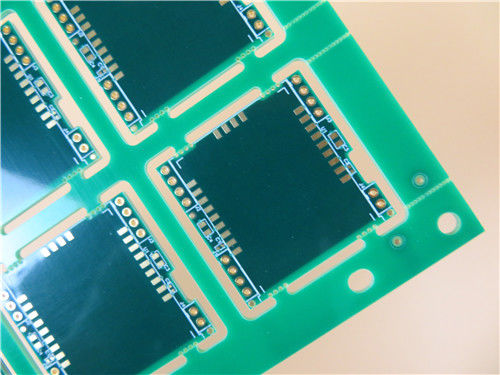

Si tratta di un tipo di PCB a impedenza controllata a terminazione singola costruito su substrato FR-4 con Tg 150°C per l'applicazione del sistema di tracciamento dei veicoli. Come richiesto, è pannellato fino a 12 con strisce da 10 mm su ciascuna tavola perché ci sono parti che sporgono dalla tavola. Ulteriori elementi divisori vengono aggiunti in linea con la tavola, il che rende molto più semplice la rimozione delle tavole dai pannelli dopo il montaggio. È una scheda a impedenza controllata con 60 ohm su traccia single end da 6 mil sugli strati di segnale 3 e 4. Altre specifiche sono 1,60 mm di spessore con serigrafia bianca su entrambi i lati, maschera di saldatura verde su entrambi i lati e oro ad immersione sui pad. Il substrato del materiale di base proviene da ITEQ IT-158. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 25 pannelli vengono imballati per la spedizione.

PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli 0

1.2 Caratteristiche e vantaggi
Conformità RoHS e conformità a IPC1401/126;
Materiale standard industriale con elevata Tg (175℃ secondo DSC) ed eccellente affidabilità termica;
Il processo SMT è resistente alla saldatura a riflusso, resistente alla rilavorazione;
Elevata saldabilità, nessuna sollecitazione dei circuiti stampati e minore contaminazione della superficie del PCB;
Migliorata la velocità di trasmissione del segnale;
Ispezione AOI;
Test elettrico e test ad alta tensione;
Test di controllo dell'impedenza e test di capacità di saldatura;
8000 tipi di PCB al mese;

1.3 Applicazioni
Navigazione GPS
Videosorveglianza
Ripetitore Wi-Fi
Convertitori
Adattatore CA/CC
Convertitore elettrico
Localizzazione GPS dell'auto
Programmazione PLC
Convertitori CC
Applicazione in rame pesante

1.4 Parametri e scheda tecnica
DIMENSIONE DEL PCB 150 x 195 mm = 12 pezzi
TIPO DI SCHEDA PCB multistrato
Numero di strati 6 strati
Componenti per montaggio superficiale
Componenti con foro passante
IMPILAZIONE DI STRATI rame ------- 18um(0,5oz)+piastra strato SUPERIORE
Preimpregnato 0,23 mm
rame ------- 35um(1oz) Strato intermedio 1
FR-4 0,3 mm incluso rame
rame ------- 35um(1oz) Strato intermedio 2
Preimpregnato 0,455 mm
rame ------- 35um(1oz) Strato intermedio 3
FR-4 0,3 mm incluso rame
rame ------- 35um(1oz) Strato intermedio 4
Preimpregnato 0,23 mm
rame ------- 18um(0,5oz)+strato BOT piastra
TECNOLOGIA
Traccia e spazio minimi: N / A
Fori minimi/massimi: 0,5 mm/4,05 mm
Numero di fori diversi: 5
Numero di fori: 32
Numero di slot fresati: 48
Numero di ritagli interni: 0
Controllo dell'impedenza: Impedenza single-end, 57 ohm su traccia 8mil del segnale Layer 3 e Layer 4
Numero di dita d'oro: 0
MATERIALE DELLA SCHEDA
Vetro epossidico: FR-4 Tg170℃, er<5.4.IT-180, ITEQ fornito
Lamina finale esterna: 1 oncia
Lamina finale interna: 1 oncia
Altezza finale del PCB: 1,6 mm±0,16
PLACCATURA E RIVESTIMENTO
Finitura superficiale Oro per immersione (32,1%) 0,1 µm su 3 µm nichel
La maschera per saldatura si applica a: SUPERIORE e inferiore, minimo 12 micron
Colore maschera di saldatura: Verde, PSR-2000GT600D, Taiyo fornito.
Tipo di maschera di saldatura: LPSM
CONTORNO/TAGLIO Instradamento, fori per timbri.
MARCATURA
Lato della legenda del componente SUPERIORE e inferiore.
Colore della legenda del componente Bianco, IJR-4000 MW300, marca Taiyo
Nome o logo del produttore: Segnata sul tabellone in zona conduttrice e contrassegnata AREA LIBERA
VIA Foro passante placcato (PTH), dimensione minima 0,5 mm.
GRADO DI INFIAMMABILITA' Approvazione UL 94-V0 MIN.
TOLLERANZA DIMENSIONALE
Dimensione del contorno: 0,0059"
Placcatura della tavola: 0,0029"
Tolleranza della punta: 0,002"
TEST Test elettrico al 100% prima della spedizione
TIPO DI OPERA DA FORNIRE file di posta elettronica, Gerber RS-274-X, PCBDOC ecc
ZONA DI SERVIZIO In tutto il mondo, globalmente.


PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli 1

1.5 Circuito stampato di impedenza
Definizione di impedenza caratteristica
Ad una certa frequenza, rispetto ad uno strato di riferimento, la resistenza dei suoi segnali ad alta frequenza o delle onde elettromagnetiche nel processo di trasmissione è chiamata impedenza caratteristica, che è la somma vettoriale di impedenza elettrica, reattanza induttiva, resistenza capacitiva.

La classificazione dell'impedenza caratteristica
L'impedenza caratteristica comune è divisa in: (1) impedenza a terminazione singola (linea); (2) impedenza differenziale e (3) impedenza complanare, ecc.

L'impedenza a terminazione singola si riferisce all'impedenza misurata di una singola linea di segnale. L'impedenza differenziale si riferisce all'impedenza misurata tra le due linee di trasmissione con larghezza e spaziatura equivalenti nella trasmissione differenziale. L'impedenza complanare si riferisce all'impedenza misurata quando la linea del segnale trasmette tra GND/VCC circostante (lo spazio tra la linea del segnale e GND/VCC su entrambi i lati è uguale).

La condizione determinante richiesta per il controllo dell'impedenza
Quando il segnale viene trasmesso nel conduttore PCB, se la lunghezza del conduttore è vicina a 1/7 della lunghezza d'onda del segnale, allora il conduttore in questo momento diventa una linea di trasmissione del segnale, le altre linee generali di trasmissione del segnale devono essere eseguite con controllo dell'impedenza. Se è necessario controllare l'impedenza nella produzione di PCB dipende dalle esigenze del cliente, se il cliente richiede che una certa larghezza di linea debba essere eseguita con il controllo dell'impedenza, è necessario controllare l'impedenza della larghezza di linea nella produzione. Tre elementi base dell'adattamento dell'impedenza sono l'impedenza di uscita (le parti attive originali), l'impedenza caratteristica (linea di segnale), l'impedenza di ingresso (parti passive) (scheda PCB)

PCB a 6 strati a singola estremità a impedenza controllata PCB con impedenza controllata a 90 OhmPer il sistema di tracciamento dei veicoli 2
