Circuito differenziale controllato di impedenza del PWB di impedenza un PWB di 8 strati per HDMI senza fili
1,1 descrizione generale

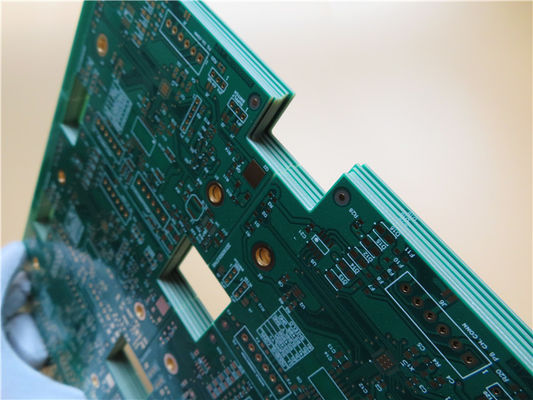

Ciò è un tipo di circuito stampato di 8 strati sviluppato sul substrato FR-4 con il Tg 170°C per l'applicazione di HDMI senza fili. È spesso 1,6 millimetri con il silkscreen bianco (Taiyo) sulla maschera verde della lega per saldatura (Taiyo) e l'oro di immersione sui cuscinetti. È inoltre un'impedenza ha controllato il PWB con l'impedenza della unico fine e l'impedenza di differenziale controllate sopra sullo strato superiore e sullo strato inferiore. Il materiale di base proviene da Taiwan ITEQ che fornisce 1 sul PWB per pannello. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 pannelli sono imballati per la spedizione.
1,2 caratteristiche e benefici
Assemblee senza piombo con una temperatura massima di riflusso di 260℃
Alto solderability, non sollecitazione dei circuiti e meno contaminazione della superficie del PWB.
Ispezione di AOI
8000 tipi di PWB al mese
12 ore di citazione
Panelization gratuito del PWB
1,3 applicazioni
Adattatore USB
Dongle di WiFi USB
Modem di GPRS
1,4 parametro e scheda di dati
| DIMENSIONE DEL PWB |
109,3 x 107.41mm=1PCS |
| TIPO DEL BORDO |
PWB a più strati |
| Numero degli strati |
8 strati |
| Componenti di superficie del supporto |
SÌ |
| Attraverso le componenti del foro |
SÌ |
| ACCATASTAMENTO DI STRATO |
rame ------- strato SUPERIORE di 18um (0.5oz) +plate |
| Prepreg 7628 (43%) 0.195mm |
| rame ------- 35um (1oz) MidLayer 1 |
| FR-4 0.2mm |
| rame ------- 35um (1oz) MidLayer 2 |
| Prepreg 7628 (43%) 0.195mm |
| rame ------- 35um (1oz) MidLayer 3 |
| FR-4 0.2mm |
| rame ------- 35um (1oz) MidLayer 4 |
| Prepreg 7628 (43%) 0.195mm |
| rame ------- 35um (1oz) MidLayer 5 |
| FR-4 0.2mm |
| rame ------- 35um (1oz) MidLayer 6 |
| Prepreg 7628 (43%) 0.195mm |
| rame ------- strato di 18um (0.5oz) +plate BOT |
| TECNOLOGIA |
|
| Traccia e spazio minimi: |
4mil/4mil |
| Fori minimi/massimi: |
0.3/6.19mm |
| Numero dei fori differenti: |
24 |
| Numero dei luoghi di perforazione: |
5158 |
| Numero delle scanalature macinate: |
0 |
| Numero dei ritagli interni: |
0 |
| Controllo di impedenza: |
Trace Width asimmetrico: L1, L3, L6, 18 4mils --- 50 ohm, traccia differenziale/spazio: strato superiore 5.1/6.0 mil -- 90 ohm, 5,1/8 mil --- 100 ohm, L6 5,1/8 mil --- 100 ohm; strato inferiore 5,1 mil /6 mil --- 90 ohm, 5.1mils/8 mil --- 100 ohm |
| Numero del dito dell'oro: |
0 |
| MATERIALE DEL BORDO |
|
| In vetro epossidico: |
FR-4 TG170℃, er<5> |
| Esterno finale della stagnola: |
1oz |
| Stagnola finale interna: |
1oz |
| Altezza finale del PWB: |
1.6mm ±0.16 |
| PLACCAGGIO E RICOPRIRE |
|
| Finitura superficia |
Oro di immersione (26,1%) 0.05µm più del nichel di 3µm |
| Saldi la maschera per applicarsi a: |
ALTO e basso, minimo 12micron |
| Colore della maschera della lega per saldatura: |
Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo della maschera della lega per saldatura: |
LPSM |
| CONTOUR/CUTTING |
Percorso, fori del bollo. |
| MARCATURA |
|
| Lato della leggenda componente |
ALTO e basso. |
| Colore della leggenda componente |
Bianco, IJR-4000 MW300, Taiyo Supplied. |
| Produttore Name o logo: |
Segnato sul bordo in un conduttore ed in un'AREA LIBERA leged |
| VIA |
Foro metallizzato (PTH), tramite in cuscinetto, resina tramite spina, via ricoperto. |
| VALUTAZIONE DI FLAMIBILITY |
Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE |
|
| Dimensione del profilo: |
0,0059" (0.15mm) |
| Placcatura del bordo: |
0,0030" (0.076mm) |
| Tolleranza del trapano: |
0,002" (0.05mm) |
| PROVA |
Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE |
archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO |
Universalmente, globalmente. |
1,5 impedenza caratteristica
L'impedenza caratteristica del conduttore sul circuito stampato è un indicatore importante della progettazione di circuito, particolarmente nella progettazione del PWB del circuito ad alta frequenza. Se l'impedenza caratteristica del conduttore è coerente e corrispondere con l'impedenza caratteristica richiesta dal dispositivo o dal segnale deve essere presa in considerazione. Di conseguenza, questi due concetti nella progettazione dell'affidabilità di progettazione del PWB devono essere pagati l'attenzione.
Ci sarà varia trasmissione del segnale nel conduttore del circuito. Per aumentare il tasso di trasmissione, deve aumentare la sua frequenza. dovuto i fattori del circuito stesso quale incisione, lo spessore della pila, larghezza di pista ecc è differente, causerà i cambiamenti del valore dell'impedenza, con conseguente sua distorsione del segnale. Di conseguenza, il valore dell'impedenza del conduttore sul circuito ad alta velocità dovrebbe essere controllato all'interno di certa gamma, conosciuta come «il controllo dell'impedenza». I fattori che colpiscono l'impedenza dei collegamenti del PWB sono pricipalmente la larghezza della pista di rame, lo spessore della pista di rame, la costante dielettrica del dielettrico, lo spessore del dielettrico, lo spessore del cuscinetto, il percorso dello strato al suolo, i cavi intorno ai collegamenti, ecc. Così l'impedenza dei collegamenti sul bordo deve essere controllata nella progettazione del PWB per evitare la riflessione del segnale ed altre edizioni di integrità di segnale e di disturbo elettromagnetico il più distante possibile, per garantire la stabilità dell'uso reale del bordo del PWB. Potete riferirti alla formula empirica corrispondente per il metodo di calcolo di linea della microstriscia e di linea l'impedenza della striscia sul bordo del PWB.
