Circuito stampato automobilistico ad alta densità di FR4 Tg170 con l'oro di immersione

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-477.V1.0

Materiale di base:

Conteggio degli strati:

6 Strati

Spessore del PCB:

1.6mm ±0.16

Dimensioni del circuito stampato:

540,99 x 87,50 mm = 1UP

Maschera per saldatura:

Verde

Serigrafia:

bianco

Peso del rame:

1 oncia

Finitura superficiale:

Oro ad immersione

Evidenziare:

Circuito stampato automobilistico dell'oro di immersione

Circuito stampato automobilistico di FR4 Tg170

PWB ad alta densità di FR4 Tg170

Descrizione del prodotto

Via in Pad PCB PCB multilivello ad alta densità Via circuito stampato con immersione in oro per dispositivi di tracciamento GPS

1.1 Descrizione generale

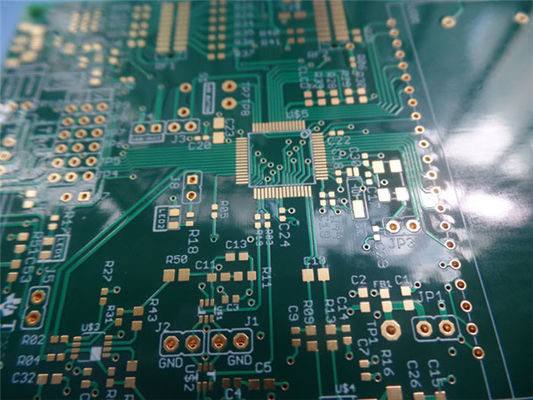

Questo è un tipo di circuito stampato a 6 strati costruito su substrato FR-4 Tg170 per l'applicazione di dispositivi di tracciamento GPS.6 mm di spessore con vetrina bianca su maschera di saldatura verde e oro per immersione su tamponi. Il materiale base è ITEQ che fornisce 1 up single board. I vias con 0,3 mm sono riempiti di resina e rivestiti piatto (via in pad). Sono fabbricati secondo IPC 6012 Class 2 utilizzando i dati Gerber forniti.Ciascuna delle 25 tavole è pronta per la spedizione..

1.2 Caratteristiche e benefici

Conformi alla RoHS e adatti a esigenze di alta affidabilità termica

Eccellente planarità superficiale per i componenti montati in CSP per ridurre il tasso di guasti durante l'assemblaggio e la saldatura.

Prova di affidabilità, prova di resistenza all'isolamento e prova di contaminazione ionica

Laboratorio di 16000 metri quadrati

12 ore di offerta

Nessun reclamo per la qualità è destinato a risparmiare denaro

1.3 Applicazioni

Invertitori

Router ADSL

Computer industriali

Analisi meteo

1.4 Parametro e scheda dati

Numero di strati	6
Tipo di scheda	PCB a più strati
Dimensione della tavola	540,99 x 87,50 mm = 1UP
Spessore della scheda	1.6 mm +/- 0.16
Materiale del cartone	FR-4
Fornitore di materiale per la tavola	ITEQ
Tg Valore del materiale del cartone	170°C

Spessore di PTH Cu	≥ 20 um (vedi dettagli sulla parete del foro)
Spessore dello strato interno	35 mm (1 oz)
Spessore della superficie Cu	35 mm (1 oz)

Tipo e numero di modello di maschera di saldatura	LPSM, PSR-2000GT600D
Fornitore di maschere da saldatura	Taio
Colore della maschera di saldatura	Verde
Numero di maschere da saldatura	2
Spessore della maschera di saldatura	13um

Tipo di inchiostro per vetro di seta	TAIYO, IJR-4000
Fornitore di serigrafie	TAIYO
Il colore della seta	Bianco
Numero di serigrafie	1

Traccia minima (mil)	7 mil
Disparità minima ((mil)	4.9 mil

Finitura superficiale	Oro per immersione
RoHS richiesto	- Sì, sì.
Pagina di guerra	00,25%
Tavolo di trivellazione (mm)
T1	1.000
T2	3.175

Prova di scossa termica	Passaggio, 288±5°C, 10 secondi, 3 cicli.
Prova di saldabilità	Passaggio, 255±5°C,5 secondi Area bagnata Almeno 95%
Funzione	100% di superamento della prova elettrica
Manifattura	Conformità alle norme IPC-A-600H e IPC-6012C classe 2
Tavolo di trivellazione (mm)	T1: 0.600
	T2: 0.700
	T3:0.800
	T4: 1.000
	T5: 1.100
	T6: 1.250
	T7: 1.850
	T8: 4.000
	T9: 4.325

1.5 Progettazione per la fabbricazione (1)

Numero di serie.	Procedura	Articolo	Capacità di produzione
			Grande volume (S<100 m2)	Volume medio (S<10 m2)	Prototipo ((S<1m2)
			Grande volume (S<100 m2)	Volume medio (S<10 m2)	Prototipo ((S<1m2)
1	Strato interno (18um, 35um, 70um ecc. sono di rame finito.	Isolamento minimo degli strati	0.1 mm	0.1 mm	0.06 mm
2		Min.track e spaziatura	5/5mil ((18um)	4/4mil ((18um)	3/3.5 mil ((18um)
3			5/5mil ((35um)	4/4mil ((35um)	3/4 mil ((35um)
4			7/9mil ((70um)	6/8 mil ((70 mm)	6/7 mil ((70um)
5			9/11mil ((105um)	8/10mil ((105um)	8/9mil ((105um)
6			13/13 mil ((140um)	12/12mil ((140um)	12/11mil ((140um)
7		Distanza minima dalla trivella al conduttore	4 strato 10mil,6 strato 10mil,8-12 strato 12mil	4 strati 8mil,6 strati 8mil,8-12 strati 10mil,14-20 strati 14mil,22-32 strati 18mil	4 strato 6mil,6 strato 6mil,8-14 strato 8mil,16-22 strato 12mil,24-32 strato 14mil
8		Larghezza minima dell'anello anulare sullo strato interno	4 Strato 10 mil ((35um),≥6 Strato 14 mil ((35um)	4 strato 8mm (± 35mm), ≥ 6 strato 12mm (± 35mm)	4 Strato 6mil ((35um),≥6 Strato 10mil ((35um)
9		Larghezza dell'anello di isolamento dello strato interno ((Min)	10 mil (35 mm)	8mil (35um)	6 mil (35 mm)
10		Diametro min.via pad	20 mil (35 mm)	16 mil (35 mm)	16 mil (35 mm)
11		Distanza minima dal bordo della scheda al conduttore ((senza esposizione del rame) ((strato interno)	14 mm (35 mm)	12 mm (± 35 mm)	8 mm (± 35 mm)
12		Peso massimo di rame ((Strato interno e strato esterno)	3 OZ (( 105 um)	4 OZ (140 um)	6 OZ( 210 um)
13		Carne con diverse folie di rame su entrambi i lati	/	18/35,35/70 um	18/35,35/70 um
