Fabbricazione di circuiti stampati per l'industria automobilistica

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-482.V1.0

Materiale di base:

Numero di strati:

10 strati

Spessore del PCB:

2.0+/-10% MM

Dimensione del PCB:

168.38 x 273,34 mm = 1 su

Maschera di saldatura:

Verde

Fabbricazione a partire da fibre sintetiche:

Bianco

Peso di rame:

Finitura superficiale:

Evidenziare:

Alto circuito stampato automobilistico di TG

Circuito stampato automobilistico di ENIG

Alto TG PWB di ENIG

Descrizione del prodotto

Multilayer PCB 10 strati 10 strati Quality Circuit Board costruito su High Tg FR-4 per il pannello di controllo PLC

1.1 Descrizione generale

Questo è un tipo di circuito stampato a 10 strati costruito su substrato FR-4 Tg170 per l'applicazione di comandi PLC.0 mm di spessore con vetrina bianca su maschera di saldatura verde e oro per immersione su tamponiIl materiale di base è di Shengyi e fornisce 1 a bordo. Sono fabbricati secondo IPC 6012 Classe 2 utilizzando i dati Gerber forniti. Ogni 20 tavole sono confezionate per la spedizione.

1.2 Caratteristiche e benefici

Materiale standard industriale con Tg elevato (175°C per DSC) ed eccellente affidabilità termica.

Eccellente bagnamento durante la saldatura dei componenti e può evitare la corrosione del rame.

La progettazione ingegneristica impedisce che si verifichino problemi in fase di preproduzione.

UL riconosciuto e conforme alla direttiva RoHS

1.3 Applicazioni

Adaptatore wireless USB

Recensioni di router wireless

Logica della scala

Controller programmabili

1.4 Parametro e scheda dati

Articolo	Descrizione		Contatto

Numero di strati	PCB a 10 strati		10 strati di cartone
Tipo di tavola	Pcb multilivello		Tavola per PCB a più strati
Dimensione della tavola	168.38 x 273,34 mm = 1 su		168.38 x 273,34 mm = 1 su
Fabbricazione a partire da:	Tipo di laminazione		FR4
	Fornitore		Shengyi.
	Tg		TG 170
	Spessore finito		2.0+/-10% MM
Spessore del rivestimento	Spessore di PTH Cu		> 20 mm
	Spessore dello strato interno Cu		1 / 1 OZ
	Spessore della superficie Cu		35 mm
Maschera di saldatura	Tipo di materiale		LP-4G G-05
	Fornitore		Nan Ya
	Colore		Verde
	Single / entrambi i lati		Entrambe le parti
	Spessore S/M		>=10,0 um
	Prova del nastro 3M		Non sbucciare
Leggenda	Tipo di materiale		S-380W
	Fornitore		Tai yo.
	Colore		Bianco
	Localizzazione		Entrambe le parti
	Prova del nastro 3M		Niente buccia.
Circuito	Larghezza della traccia (mm)		0.203+/-20% mm
	Distanza tra le parti in mm		0.203+/- 20% mm
Identificazione	Marchio UL		94V-0
	Logo dell'azienda		QM2
	Codice della data		1017
	Localizzazione del marchio		CS
Trattamento superficiale	ENIG	Altri prodotti	100 u"
		D'oro	¥2u"
Test di affidabilità	Prova di scossa termica		288±5°C, 10 secondi, 3 cicli
	prova di saldatura		245±5°C
Funzione	Prova elettrica		233+/-5°C
Norme	IPC-A 600H classe 2, IPC_6012C classe 2		100%
Apparizione	Ispezione visiva		100%
	curvatura e torsione		> 0,75%
Altri	Spessore del taglio in V		0.4±0,1 mm
	Angolo		30+/- 5
Tavolo di trivellazione (mm)	- No, no.	PTH/NPTH	Dimensione
	1	Y	0.500*1.00 +/-0.075
	2	Y	0.508 +/- 0.075
	3	Y	0.610+/-0.075
	4	N	0.700 +/- 0.075
	5	Y	0.711+/-0.075
	6	Y	0.914+/-0.075
	7	N	1.118+/-0.075
	8	N	1.219 +/- 0.075
	9	N	1.524+/-0.075
	10	N	1.600 +/- 0.075
	11	Y	2.540 +/- 0.075
	12	Y	2.997+/-0.075
	13	N	3.500 +/- 0.075

1.5 Progettazione per la fabbricazione (6)

Numero di serie.	Procedura	Articolo	Capacità di produzione
			Grande volume (S<100 m2)	Volume medio (S<10 m2)	Prototipo ((S<1m2)

80	Tolleranza speciale	Spessore della tavola di prova della sonda volante	0.6-4.0 mm
81		Dimensioni del pannello di prova della sonda volante	Dimensione ≤900X600mm, le piccole dimensioni possono essere compensate attraverso la procedura di produzione
82		Dimensione del pannello del metodo di prova dell'apparecchio	Dimensione≤460X380mm, le piccole dimensioni possono essere compensate attraverso la procedura di produzione
83		Spessore del pannello del metodo di prova dell'apparecchio	0.4-6.0 mm
84		Tolleranza del foro di presa	± 2 millimetri
85		Tolleranza di NPTH	± 2 millimetri
86		Tolleranza dello spessore del PCB	1.0mm≥spessore del PCB, tolleranza ±0,1mm;1,0mm≤spessore del PCB, tolleranza ±10%
87		Tolleranza di profondità del buco anti-affondamento	± 0,2 mm
88		Tolleranza di profondità della fessura cieca	± 0,2 mm
89		Dimensione massima della spedizione	Dimensione≤1200X600mm ((Doppia facciata, non è richiesta alcuna prova)
90			Dimensione≤1000X600mm ((più strati, non è richiesta alcuna prova)
91		Dimensione minima della spedizione	10x10 mm
92		Spessore del PCB dell'HASL	0.8-3.0 mm ((Il foro meno 0,5 mm deve essere utilizzato tramite tappo o tenda maschera)
93		HASL Dimensione del PCB	Dimensione≤600X460mm
94		Spessore del PCB	0.15-7.0 mm
95		profondità della scanalatura in V	00,8-3,2 mm
96		Distanza della scanalatura in v non continua	≥ 7 mm
97		Diametro massimo della trivella	Dimensione≤6,5 mm (per fori di dimensioni superiori a 6,5 mm si usa un controborro o un router, tolleranza minima ±0,1 mm)
98		Diametro massimo del rivelatore	Dimensione≤6,5 mm (si può utilizzare un foratore o un router)
99		Distanza da Bevel	Dimensione ≥ 11 mm	Dimensione ≥ 5 mm	Dimensione ≥ 5 mm
100		Spessore della maschera pelabile	0.2-1,5 mm ±0,15 mm

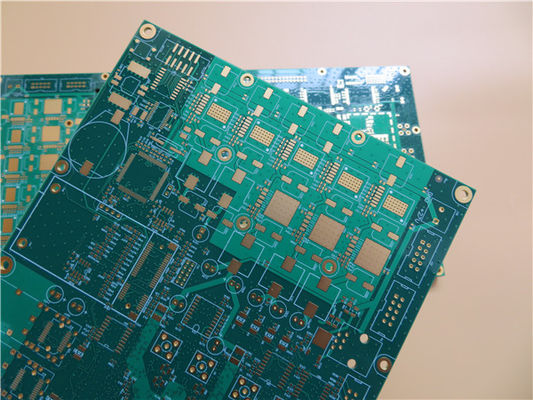

Fabbricazione di circuiti stampati per l'industria automobilistica 1
